Дизайнерская 3D панель из гипса Artpole Silk 2 600х600 мм в Смоленске за 1 447.20 руб. в наличии
Artpole TM представляет Вашему вниманию эксклюзивное решение для оформления интерьера — декоративные 3D панели из гипса для декора стен. Данный подход открывает третье измерение в сфере интерьерного дизайна, ранее ограниченного использованием плоских холодных поверхностей. Богатство цветовых и фактурных решений позволяет использовать экологичные гипсовые 3D панели для воплощения любых архитектурных задач и творческих идей в оформлении различных помещений.

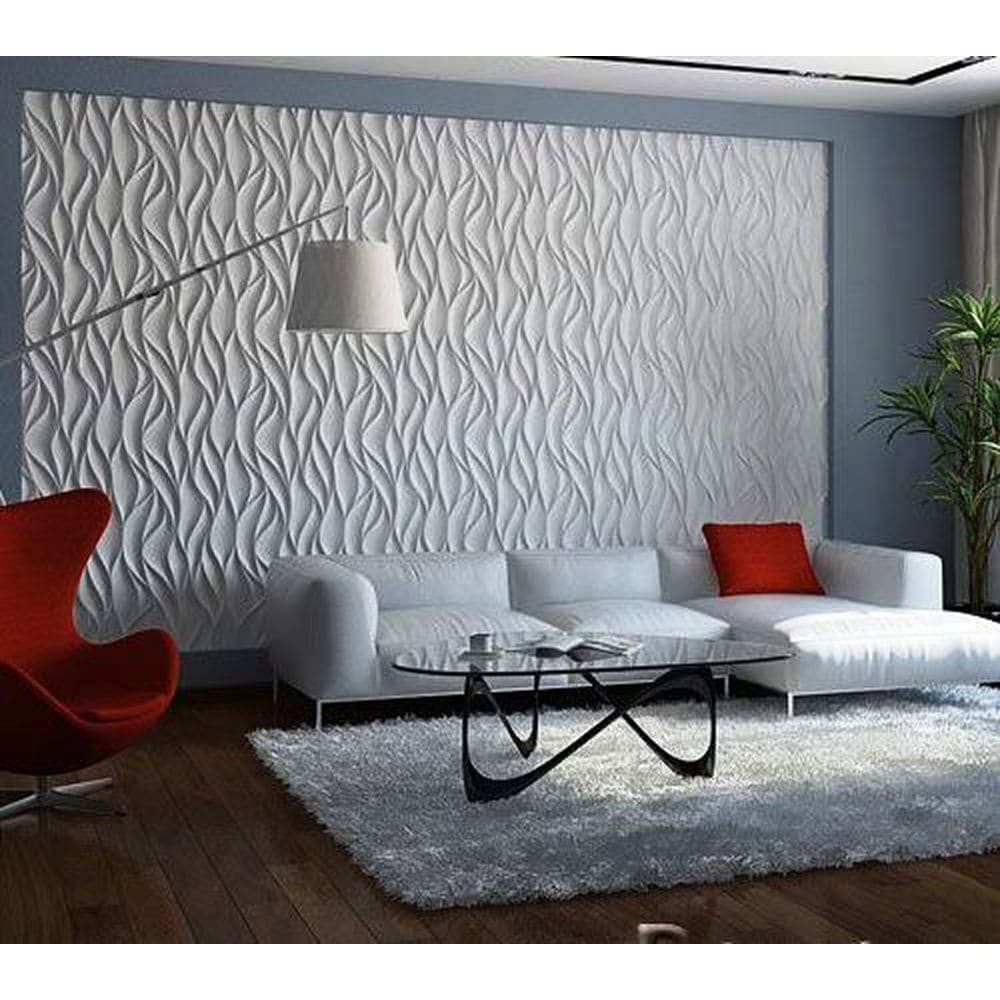

Дизайнерские 3D-панели для стен серии Artpole Silk-2 — воплощение изящности и грациозности. Волнистые изгибы напоминают по своей текстуре складки шелковой ткани. Естественные и незамысловатые линии кажутся бесконечными. Вы можете использовать панели Silk в качестве украшения ниши или декорации целой стены. Орнамент настолько прост, что не требует дополнительных украшений. Стена из гипсовых панелей станет отличным фоном для оригинальных картин или светильников.
Гипсовые панели Silk добавят спокойствия и безмятежности вашему дому.
Состав и особенности коллекции Silk-2:
- Размер: 600x600x28 мм.
- Вес: 5,3 кг
- min высота рельефа: 13 мм.
- max высота рельефа: 25 мм.
- Количество в упаковке: 1 шт.
Тыльная сторона 3D гипсовой панели Artpole.
Наличие фирменного логотипа Artpole.
Панели можно использовать локально или покрыть всю стену проекта любой сложности.
3D гипсовые панели Artpole легко обрабатываются, монтируются и окрашиваются в любые цвета, а точно совмещаемый рисунок и возможность делать стыки невидимыми позволяют создать эффект монолитной конструкции. Легкие и практичные, они не боятся влажной уборки, и не требуют специальных средств по уходу. Гипсовое покрытие обладает высокой плотность.
Тыльная сторона панелей имеет особую структуру из полостей и ребер жесткости, что значительно снижает вес без потери прочности.
Это уменьшает нагрузки на несущие конструкции и соединения, позволяя использовать гипсовые панели не только для стен и перегородок, но и для потолков.
3D гипсовые панели Artpole — экологически чистый, долговечный и абсолютно негорючий материал, который можно использовать в жилых, офисных и общественных помещениях, а при применении влагостойких покрытий — даже в бассейнах.
Уникальные преимущества 3D гипсовых панелей Artpole:1. Абсолютно негорючий материал.
2. Абсолютная экологичность.
3. Небольшой вес.
4. Панели с эффектом “Porzelan Plaster” (гипс с фарфоровым эффектом).
5. Повышенная адгезия.
6. Усиленная конструкция панелей.
7. Защита от подделок (тыльная сторона повторяет рельеф лицевой стороны).
8. Идеальная размерность панелей.
9. 100% совпадение рисунка.
10. Отсутствие каверн на лицевой поверхности панелей.
Гипс — один из самых распространенных и древнейших в мире минералов.
Другие названия минерала и его разновидности: шелковистый шпат, уральский селенит, гипсовый шпат, девичье или марьино стекло.
Когда гипс затвердевает, то способен поглощать лишнюю влагу из воздуха в помещении, если в помещении повышенная влажность, и отдавать её, когда воздух становится чересчур сухим. Гипс как бы «дышит», поддерживая влажность на определённом уровне.
- Разнообразием форм и цветовых оттенков. Широкий выбор вариантов исполнения таких дизайнерских стеновых поверхностей позволяет украсить интерьер в любом стиле — от классического барокко до эклектики и хай-тека. А бесконечное разнообразие колористических решений стеновых 3D панелей позволит Вам превратить свое жилое пространство в персональный источник приятных эмоций.
- Простотой монтажа. Выбирая рельефные панели для 3D-отделки стен, можно быстро и легко обновить свой интерьер.
Отдельные модели даже не требуют выполнения предварительных подготовительных работ. - Возможность выбора из широкого модельного ряда позволяет исключать затраты на финишную отделку.
- Декоративные 3D панели монтируются по инструкции как шовным, так и бесшовным способом, сохраняющим целостность и позволяющим создавать монолитные композиции.
- Сочетаемостью с другими элементами декора. Рельефные стеновые панели могут использоваться как в качестве самостоятельного декоративного панно, так и в комбинации с традиционными материалами для отделки. Для создания 3D-эффектов они могут сочетаться с финишными стеновыми покрытиями, имитирующими кожу, металл, камень, дерево и другие рельефные поверхности. Также для создания эксклюзивных дизайнерских решений используются различные варианты подсветки.
Отдельные модели даже не требуют выполнения предварительных подготовительных работ.Artpole – мир яркого дизайна интерьеров и невероятных воплощений творческих идей!
Гипсовые 3D панели для стен – это воплощение инновационных технологий.
Открытие российского производства данной эксклюзивной продукции началось летом 2012 года.
Artpole — новый и неординарный проект в мире дизайна интерьеров. Являясь основоположником направления «3D дизайнерские панели для стен» на рынке России, компания выгодно отделяется от поставщиков традиционных и общедоступных материалов. На сегодняшний день ассортимент продукции Artpole представлен множеством вариантов панелей на основе целлюлозы, полимеров, МДФ, а также современных аксессуаров и специально разработанных материалов для оформления. Все продукты обладают уникальным набором исключительных характеристик, определяющих их привлекательность для потребителя: новизна и уникальность продукта; новый элемент вашего интерьера создается быстро и просто; все элементы интерьера легко заменяемы и обновляемы.
3D панели из гипса — это еще и повышенный уровень защиты от радиации и электромагнитных излучений; экологическая чистота; широчайший спектр применения: от детских комнат до аэропортов и спортивных сооружений.
Создание технологической линии основано на использовании новейших немецких разработок, которые позволяют изготавливать уникальные гипсовые панели для стен с фарфоровым эффектом («Porzelan Plaster»). Внедрение данной технологии осуществлялось при сотрудничестве со специалистами НИИ Мосстрой. Все процессы готовятся к сертификации по международной системе контроля качества ISO 9001. Контроль качества производства осуществляет немецкая компания Flex Matrix GmbH.
ᐉ На что клеить гипсовые панели? — блог Gipster
Каждый, кто впервые видит 3D гипсовые панели в интерьере квартиры, офиса или ресторана, поражается тому, как эти несложные и не слишком дорогие изделия способны оживить интерьер. Правильно подобранный рисунок, цвет, освещение способны сделать стену, облицованную этим отделочным материалом, настоящей изюминкой любого помещения. Не удивительно, что у многих появляется желание использовать гипсовые панели для внутренней отделки для украшения своей гостиной, кабинета, холла или кабинета.
В последнее время купить гипсовые 3D панели совсем не сложно – на рынке материалов для отделки представлен большой выбор элементов самого различного типа, оформления. Укладка панелей на стены также не вызовет затруднений – с этой работой сможет справиться любой домашний мастер. Но, как и в любой другой ответственной работе, при монтаже плитки нужно придерживаться некоторых правил, самое важное из которых – это соблюдение технологии. Огромную роль при выполнении отделки гипсом играет клей, на который крепятся панели. Как выбрать подходящий состав, который будет не дорогим, но в тоже время обеспечит надежную фиксацию элементов панно?
Для того, чтобы 3Д гипсовые панели для стен служили долгие годы, при их монтаже нужно использовать специальный клей на гипсовой основе. На форумах домашних умельцев можно встретить множество рекомендаций по приклеиванию гипсовых деталей интерьера, среди них есть как очень доступные по цене варианты, так кустарные рецепты, авторы которых гарантируют отличный результат.
Возможно, многие из этих советов полезны, но экспериментировать с достаточно дорогостоящим отделочным материалом вряд ли стоит. Всегда есть риск испортить плитку или, как минимум, получить проблемы с ней через некоторое время. Тем более, что специальный клей, которым крепят 3D гипсовые интерьерные панели, не является дефицитом, имеет вполне приемлемую цену. Категорически не рекомендуется применять клей на цементной основе. Гипс очень хорошо вбирает в себя влагу, без которой невозможно схватывание цемента, есть большая вероятность того, что панели держаться не будут.
Лидерами на рынке клеящих составов для гипса являются сухие смеси Перлфликс-Кнауф, Гипсолит. Для тех, кто не слишком любит замешивать растворы, подбирать консистенции, существуют отличные готовые составы, например Monte alb. Единственный вид клея, не предназначенный непосредственно для того, чтобы крепить гипсовые 3D панели, который можно рекомендовать – это клей на основе акриловых полимеров. Но при монтаже всегда нужно помнить, что используете акриловые составы вы исключительно на свой страх и риск, а в том случае, если что-то пойдет не так, продавец материала не может нести никакой ответственности.
Техника поклейки 3D панелей на стену
Клей, которым крепится 3D панель, нет смысла приготавливать заранее, так как он изготовлен на основе быстросхватывающегося гипса, а срок его «жизни» совсем недолог. Прежде чем развести водой сухую смесь, нужно тщательно подготовить поверхность, на которую будут крепиться гипсовые элементы. Стена или потолок должны быть очищены от загрязнений, в том числе от таких, как непрочные слои штукатурки, старой краски, обои, остатки проводки, деревянные пробки. После того, как поверхность очищена, ее нужно обеспылить при помощи щетки, слегка влажной тряпки или специального пылесоса. Последним штрихом подготовки является нанесение слоя специального глубокопроникающего грунта, который обеспечит максимальную адгезию клея, стены.
После подготовительных работ рекомендуется разложить плитку на полу, совместив узор так, как он будет расположен на стене, что значительно упростит, а также ускорит работу. Когда все готово, можно приступать к приготовлению клея.
Каждый производитель наносит инструкцию к своему продукту на упаковку, поэтому нужно только придерживаться пропорций сухой смеси и воды, а также обеспечить однородность раствора. Воду нужно брать комнатной температуры, так как это позволит лучше растворить компоненты смеси. Для замешивания можно использовать различные приспособления, начиная от специальных растворомешалок, которые будут незаменимы при больших объемах работы, заканчивая обычными насадками-миксерами, которые устанавливаются в патрон дрели или перфоратора.
Перед тем, как приготовить клей, стоит оценить свои возможности, так как срок хранения его невелик. Если 3Д панель монтирует специалист, то можно замешивать большой объем, ну а если вы решили выполнить работу самостоятельно, не имеете сноровки, опыта, тогда лучше приготавливать состав небольшими порциями по мере необходимости.
Если клей подобран, приготовлен правильно, а поверхность подготовлена в соответствии с технологией, тогда успех гарантирован!
Выбор типа стены: Преимущества гипсокартона
Выбор типа стены: Преимущества гипсокартона
При поиске подходящего типа стеновой панели существует множество различных качеств, на которые вам следует обращать внимание.
Благодаря множеству различных вариантов, таких как фанера, древесноволокнистая древесина, ДВП и гипс, они обеспечивают множество различных свойств при использовании в качестве стенового материала. Но проблема, с которой сталкивается большинство людей, заключается в том, какой из этих материалов использовать для конкретной работы. Здесь есть что покрыть. Итак, в этом сообщении блога мы рассмотрим гипсокартон (гипсокартон) и то, как его свойства повлияют на вашу стену. Плюс какие преимущества может дать вам стена из гипсокартона. Мы рассмотрим различные аспекты материала, такие как гибкость, стоимость, удобство и отделка. Гибкость По сравнению с другими типами плит, гипсокартон может быть установлен в качестве внутренней стены за гораздо более короткий промежуток времени, чем другие варианты стеновых панелей. Фактически, нанесение штукатурки может занять неделю или больше, когда ту же работу можно выполнить за день или около того, используя гипсокартон. Для наших 3-дюймовых гипсовых панелей они состоят из двух 1/2-дюймовых покрытых винилом гипсокартонных листов с полистирольной сердцевиной.
Эти панели подходят для различных помещений. Мы используем эти гипсовые панели для офисных помещений во всем, от складов до школ и компаний из списка Fortune 500.Огнестойкость На многих объектах опасные материалы ежедневно используются для различных рабочих процессов. Этот тип пожарной опасности необходимо учитывать при проектировании вашего здания и определении того, какой тип материала будет использоваться внутри вашего здания. Гипсокартон обеспечивает отличную устойчивость к огню. Фактически, наша гипсокартонная плита с виниловым покрытием и полистирольной сердцевиной, наша стандартная стеновая панель, классифицируется как класс А, который все еще является горючим, но имеет самое низкое распространение пламени среди всех классифицируемых горючих материалов. Однако, если взять нашу стандартную панель и заменить пенополистироловый наполнитель минеральной ватой, то в целом панель будет считаться негорючей.
Звукоизоляция Подобно своей способности противостоять огню, гипсокартон также отлично поглощает внешние звуки.
Глядя на вашу новую структуру, лучше иметь четкое представление о том, какие работы будут выполняться внутри здания и снаружи. Если компания строит конференц-зал прямо рядом со своим производственным предприятием, ей лучше убедиться, что их стеновые панели смогут поглощать большую часть звука, исходящего снаружи. В противном случае эти встречи не будут очень продуктивными. В этом вам могут помочь гипсовые панели. Наша стандартная гипсовая/гипсовая панель с наполнителем из полистирола удовлетворяет требованиям звукоизоляции для всех производственных помещений, кроме самых тяжелых. Хотя гипс сам по себе отлично справляется со снижением звукопередачи, в сэндвич-панели из гипса/гипса можно включить множество различных типов плит, чтобы повысить общий рейтинг STC панели. Удобство Наши панели из гипсокартона имеют стандартный размер 4’x8’, которые легко крепятся к другой панели с помощью нашей системы переплетных стоек. И установка этих панелей невероятно быстра и проста, требует минимальной монтажной бригады и минимального времени простоя.
Более того, соединенные гипсовые панели образуют прочные, прочные стены, что обеспечивает большую структурную целостность здания. Если в какой-то момент в будущем одна из ваших панелей выйдет из строя, ее можно будет просто заменить другой панелью без снижения целостности или функциональности.Расходы Наконец, гипсокартон является очень экономичным вариантом практически для любого настенного покрытия. Это связано с тем, что гипс является очень распространенным минералом и веками использовался в строительстве. Для изготовления гипсокартона нужны только минеральный гипс, вода и несколько добавок. Затем из него формируют доску и затвердевают. Поскольку ингредиенты для изготовления гипсокартона легкодоступны, а общий процесс производства гипса относительно прост, общая стоимость продукта очень низкая. Кроме того, поскольку гипс обладает такой высокой прочностью, затраты на содержание очень низкие, что упрощает обслуживание.
В целом, гипс как стеновая панель обладает целым рядом преимуществ.
Он предлагает большую универсальность и удобство по невероятно низкой цене. В Panel Built мы используем гипсовые стеновые панели на большинстве наших внутренних стеновых панелей. Надежность нашего гипсокартона в сочетании с виниловым покрытием гарантирует, что наша модульная конструкция сможет выдержать самые суровые производственные условия. Хотя мы бы не сказали, что гипс — идеальный материал для каждой внутренней стены (например, панели FRP для ванных комнат), это наш основной материал для создания надежного внутреннего модульного здания, которое решает потребности наших клиентов в пространстве по низкой цене.Если у вас есть какие-либо дополнительные вопросы о наших стеновых панелях из гипса или если вы хотите самостоятельно получить расценки на модульный офис, вы можете позвонить нам по телефону 800.636.3873 или написать нам по адресу [email protected].
Монтаж внутренней отделки из гипсокартона
Гипсокартон является прекрасным примером того, почему точные проектные значения так важны для проектирования конструкций.
Введение: почему важна установка внутренней отделки
В большинстве случаев внутренняя отделка здания считается ненесущей и остается на усмотрение владельца/архитектора. Однако гипсокартонный лист (ГВП), наиболее часто используемый для внутренней отделки, оказывает значительное влияние на устойчивость здания к боковой нагрузке и часто включается в конструкцию конструкции. Например, требуемые длины стен с раскосами в Международном жилищном кодексе (IRC) 2012 г. учитывают эффект внутренней отделки GWB и должны быть скорректированы, если они не указаны.
Также проектировщик может использовать внутренние перегородки конструкции, отделанные СТГ для сопротивления ветровым или сейсмическим нагрузкам, и может назвать конкретную схему крепления для этих стен. Из-за их роли в структурных характеристиках здания необходимо позаботиться о том, чтобы внутренняя отделка GWB была правильно закреплена.
Требования нормативных документов
Для зданий, закрепленных в соответствии с методом Деревянная конструкционная панель (WSP) или Деревянная конструкционная панель с непрерывной обшивкой (CS-WSP),
В таблице R602.10.4 стандарта IRC указано, что крепление внутренней обшивки для методов WSP и CS-WSP должно соответствовать таблице R602.3(1). В Таблице R602.3(1) единственным гипсовым продуктом является гипсовая обшивка ½ дюйма и 5/8 дюйма, которая обычно используется во внешних стальных или деревянных каркасных конструкциях в качестве подложки для сайдинга, кирпичной облицовки и других подобных облицовок на одинарных поверхностях. -семейное жилье, квартиры и легкие коммерческие здания. Гипсовая обшивка должна быть установлена вертикально и закреплена оцинкованными кровельными гвоздями 1½ дюйма, оцинкованными скобами 1½ дюйма или шурупами типа W или S 1¼ дюйма с шагом 7 дюймов. по краям панелей и промежуточным опорам.
Таблица 1. Таблица R602.3(1) – продолжение – Спецификация крепежных элементов для элементов конструкции.
В IRC, GWB и гипсовой обшивке две разные вещи. Первый обычно представляет собой внутреннюю отделку, а второй — наружный продукт.
(Метод GB определяется как гипсокартон, что неоднозначно. Это может быть либо GWB, либо обшивка.) Однако в разделе R602.10.4.3 поясняется, что требования к креплению в таблице R602.3(1) относятся к наружной обшивке. Внутренняя гипсокартонная плита может быть установлена в качестве настенного покрытия в соответствии с менее строгими требованиями Таблицы R702.3.5. Комментарий к Разделу R602.10.4.3 добавляет следующую информацию:
В свод правил 2009 г. было добавлено требование о том, что для прерывистых стеновых панелей со связями обычная гипсокартонная плита должна быть уложена в качестве материала внутренней отделки на стороне стены, противоположной опорному материалу.
Обратите внимание, что это требование относится к использованию стандартных гипсовых стеновых плит, а не раскосов по методу GB. Гипсокартонная плита для внутренней отделки может быть прикреплена в соответствии с разделом R702.3.5 (7 дюймов (178 мм) на центральном креплении, требуемом для метода GB, не применяется)….
Хотя другие методы крепления позволяют устанавливать гипсокартон в качестве настенного покрытия, а не в качестве крепежного материала по методу GB; когда гипсокартон устанавливается в качестве распорки по методу GB, крепежи должны располагаться на расстоянии 7 дюймов (178 мм) от центра на всех концах панели, краях и промежуточных опорах. Список креплений для гипсокартона, установленного в качестве настенного покрытия (см. Раздел R702.3.5), менее строг, чем для гипсокартона, установленного в качестве распорного материала.
Это дает понять, что, несмотря на неверную ссылку в таблице R602.10.4, GWB может быть установлен в качестве внутренней отделки, даже если считается, что он способствует укреплению стены.
Из таблицы R702.3.5 видно, что GWB может быть установлен либо параллельно, либо перпендикулярно элементам каркаса и что максимальное расстояние между крепежными элементами для стоек, расположенных на расстоянии 16 дюймов, составляет 8 дюймов. для гвоздей и 16 дюймов для винтов.
Для шпилек, расположенных на расстоянии 24 дюймов, расстояние между крепежными элементами для гвоздей остается на уровне 8 дюймов, но уменьшается до 12 дюймов. для винтов.
Таблица 3. Таблица R702.3.5 Минимальная толщина и применение гипсокартона. (Просмотреть увеличенное изображение)
Приведенные выше схемы крепления предназначены для применений без клеевого крепления. Для применений с клеем максимальное расстояние между креплениями составляет 16 дюймов для гвоздей и 24 дюйма для гвоздей. для винтов, независимо от расстояния между шпильками.
Для линий раскосов стен, расположенных внутри здания, в качестве раскосов можно использовать метод GB. Как отмечалось ранее, этот метод требует, чтобы обшивка крепилась на расстоянии 7 дюймов от края панели и промежуточных опор. Метод GB не требует установки материала внутренней отделки на противоположной стороне стены, но длина стены с раскосами должна быть удвоена. в соответствии с таблицей R602.10.5, если стена односторонняя.
Таблица 2. Таблица R602.10.5 Минимальная длина скрепленных стеновых панелей.
Если расстояние между крепежными элементами по краям панели уменьшено до 4″ o.c. и все горизонтальные стыки заблокированы, требуемая длина раскосов может быть уменьшена в 0,7 раза в соответствии с таблицей R602.10.3(2).
Таблица 4. Таблица R602.10.3(2) Поправочные коэффициенты ветра к требуемой длине раскосов стены (Просмотреть увеличенное изображение)
В IRC вклад внутренней отделки в номинальную единицу прочности на сдвиг раскрепленной стены (NUSC) считается равным 200 plf (предельная прочность).Это тот же NUSC, который используется для расчета длины раскосной стены по методу GB с обшивкой с одной стороны.Однако для внутренней отделки, крепящейся шурупами, расстояние между крепежными элементами может быть более чем в два раза больше, чем расстояние между крепежными элементами для метода GB, например:
Расстояние между крепежными элементами 7 дюймов по таблице R602.
3(1) = 200 plf = 16 дюймов по окружности расстояние между крепежными элементами в соответствии с таблицей R702.3.5
В связи с этим возникает вопрос: почему для обоих применений используется один и тот же NUSC?
По словам Крэнделла и Мартина, «номинальная удельная прочность на сдвиг в 200 plf присваивается внутренней отделке частично на основании характеристик внутренней отделки в испытаниях всего здания». NUSC, равный 200 plf, исходил из проектных значений, указанных в «Специальных проектных положениях для ветро- и сейсморазведки» 9.0038 для ½» GWB с 16″ O.C. шпильки и гвозди кулера 5d с шагом 7 дюймов
Таблица 5. Специальные проектные положения для ветро- и сейсмостойкости. (Просмотреть увеличенное изображение)
Специальный комитет по креплению стен, возглавляемый профессором штата Вашингтон Дэном Доланом, разрешил использовать это расчетное значение для ½» GWB с 24″ o.c. шпильки и винты № 6, расположенные на расстоянии 16 дюймов по окружности.
Таким образом, NUSC в 200 фунтов на фут, используемый для внутренней отделки GWB, не основан на результатах отдельных испытаний стены на сдвиг; скорее, это оценка комитетом ожидаемых характеристик.
Таблица 6 сравнивает различные требования к креплению IRC Table R602.3(1) и R702.3.5. NUSC для всех схем крепления в Таблице 6 составляет 200 plf в соответствии с IRC.
Таблица 6. Сравнение схем крепления, разрешенных в IRC. (Просмотреть увеличенное изображение)
Испытания стен на сдвиг гипса
Научно-исследовательский институт SBC (SBCRI) провел циклические испытания для частного клиента, который разрешил публикацию этой работы, в соответствии с ASTM E2126 через десять (10) 23 мин. длинные стенки сдвига, обшитые ½» GWB. Фотографии испытательного приспособления и испытательного образца показаны на рис. 1.
Стены были построены из 2×4 SPF Stud вертикальных элементов каркаса и 2×4 SPF №2 верхней и нижней плит. Стыки между панелями проклеены и обработаны шпаклевкой.
Рис. 1: Фотографии испытательной установки ASTM E2126 с гипсовой стенкой сдвига.
Предел прочности на сдвиг испытанных стенок приведен в таблице 7. Каждое значение предела прочности на сдвиг представляет собой среднее значение двух испытаний стены на сдвиг.
Таблица 7. Средняя предельная прочность на сдвиг стен из гипсокартона толщиной 1/2 дюйма.
Как и можно было ожидать, стена сдвига с крепежными элементами, расположенными на расстоянии 16 дюймов от окружности, имела предельную нагрузку значительно меньше, чем 200 plf, используемые IRC для внутренней отделки. имел предельную емкость несколько больше, чем NUSC на 200 plf, используемый для метода GB. Кроме того, стены жесткости с крепежными элементами, расположенными на расстоянии 4 дюймов от края панели, имели предельную нагрузку, которая была значительно больше, чем 285 фунтов на фут (200 фунтов на фут / 0,7 = 285 фунтов на дюйм), разрешенных NUSC в IRC для метода GB с этой схемой крепления.
Путем сравнения количества крепежных элементов в каждой панели из гипсокартона размером 4 x 8 футов для различных схем крепления и расстояний между стойками с предельной способностью к сдвигу заказчик SBCRI использовал общепринятые методы проектирования, чтобы определить, что прочность на сдвиг является функцией количества застежек. Как показано на рисунке 2, существует линейная зависимость между количеством креплений в стене сдвига и ее способностью к сдвигу.
Рис. 2. График зависимости прочности на сдвиг от количества крепежных элементов на гипсовую панель. (Просмотреть увеличенное изображение)
Заключение
Как видно выше, IRC и SDPWS в сочетании приводят к большой путанице в отношении NUSC для стен жесткости, которые используют дополнительную пропускную способность GWB в 200 фунтов на фут. С текущими полевыми применениями GWB должно быть ясно, что ожидаемая способность сопротивления сдвигу типичной стены с наружной обшивкой с нанесенным внутренним GWB не соответствует способности, ожидаемой IRC или SDPWS.
Для этого необходимо использовать оцинкованные кровельные гвозди или винты типа W или S в соответствии с таблицей R602.3(1).
Частный клиент SBCRI хотел знать, каково типичное применение GWB в полевых условиях, и провел исследование, необходимое для создания хорошей типовой основы установки. Во всех работах, которые берет на себя этот частный клиент, базовые испытания стены на сдвиг выполняются с использованием схемы крепления винтами 16:16. Причина, по которой это делается, заключается в том, что расчетные значения, используемые на рынке, являются точными с общепринятой точки зрения инженерной практики. Кроме того, можно выполнить более точное и надежное техническое проектирование наряду с четким пониманием инженерных граничных условий, которые могут привести к непредвиденным последствиям для производительности в полевых условиях.
Принимая во внимание все это, а также поскольку GWB включен в конструкцию крепления стены, даже если он используется только в качестве внутренней отделки, важно убедиться, что он установлен правильно в соответствии со строительной документацией, строительными нормами или SDPWS.
.
Внутренняя отделка должна быть установлена в соответствии с IRC Таблица R702.3.5. Стены, которые используются в качестве раскосных линий стен с раскосами по методу GB, должны быть установлены в соответствии с Таблицей R602.3(1). Исследования, проведенные SBCRI, показывают, что схема крепления имеет решающее значение для обеспечения адекватной прочности связей и может использоваться для прогнозирования способности гипсовой стены сдвигаться.
Как уже неоднократно отмечалось на страницах SBC, , многие люди полагаются на получение проектных значений, которые были кодифицированы в законе посредством кодексов и стандартов (например, IRC, WFCM, IBC, SDPWS, и т. д.), независимо от того, являются ли они технически точными или нет. Если значения прописаны в кодексе, то это закон, и поэтому рынок считает его точным. Как следствие, разумно предположить, что разработчики закона будут стремиться исправить любые неточные значения.
Это особенно верно, если эмпирические данные показывают, что закон неконсервативен по своей природе, что обычно приводит к более низкому, чем ожидалось, коэффициенту безопасности. Это не обязательно плохо, это просто должно быть ясно известно, чтобы можно было сделать хорошую производительность и инженерные суждения.
Никто, кроме поставщиков продуктов, производственных ассоциаций и/или Международного совета по нормам и правилам (ICC), не может брать на себя ответственность за точность любых проектных значений, принятых в нормах. Все остальные должны полагаться на точность закона для инженерной оценки. Кроме того, все пользователи кодекса и документов, таких как SDPWS , полагаются на тот факт, что производители продуктов, принятых в соответствии с нормами, поддерживают юридически установленные проектные значения, созданные ассоциациями, которые публикуют определенные кодом проектные значения для данного товарного продукта. . Все проверки эквивалентности и связанный с ними инженерный анализ правильно или неправильно используют эту инженерную основу, определяемую кодом.
