Габионные конструкции это: что это такое, область применения габиона, как сделать своими руками

Содержание

что это такое, область применения габиона, как сделать своими руками

При создании дизайна приусадебного участка частного дома, можно использовать самые разные конструкции и приспособления. Некоторые из них можно купить в магазине, другие вполне под силу сделать своими руками. Например, такая конструкция, как габион, часто встречается на участках частных домов. Это красивое и практичное сооружение может служить как украшением, так и защитным элементом. Именно о габионной конструкции и пойдет речь в данной статье.

Что такое габион

Габион – это конструкция, выполненная из прочной сетки и заполненная натуральными или искусственными камнями. Для придания прочности в габионное сооружение может быть добавлен каркас, сделанный из арматуры или других металлических прутьев.

Используемая сетка имеет особое строение. Здесь используется, как правило, двойное кручение. Такая особенность необходима для придания прочности всей габионной конструкции. Кроме этого, сетка покрывается защитным слоем, который предохраняет металл от коррозии.

В качестве наполнителя могут быть использованы различные материалы. Чаще всего в габионные конструкции засыпают:

  • Щебень;
  • Гальку;
  • Сланцевые породы;
  • Гранит;
  • Базальт;
  • Песчаник;
  • Кварц и т.д.

Каких-либо особых требования к засыпному материалу нет. Самое главное, чтобы размеры помещенных в габион камней были больше процентов на 20–40, чем габариты ячеек сетки. В остальном выбор полностью лежит на самом владельце. Какой именно камень положить, будет зависеть от выбранной концепции украшения участка.

Благодаря своим внушительным размерам и большому весу, габион обладает большой устойчивостью. Такие конструкции будут оставаться на своем месте, и выполнять свои функции даже при существенном сдвиге пород, подтоплении или падении на них каких-либо предметов.

Преимущества решения

Габионы обладают множеством несомненных преимуществ:

  • Прочность, надежность и долговечность. При производстве габионных конструкций используется прочная стальная сетка, арматура и камни. Все эти материалы способны долгое время выдерживать всевозможные нагрузки без потерь своих качеств;
  • Сквозь габионы легко проходит вода. Это свойство позволяет использовать конструкции как подпорные стенки. При этом они не препятствуют прохождению воды, а, значит, не будут служить причиной подтопления участка;
  • Так как габион выполнен из сетки, то у владельцев есть возможность создать конструкцию любой сложности и конфигурации.

Кроме этого, такие сооружения легко монтировать и они не требуют какого-либо ухода. Нужно просто установить каркас из сетки на нужное место и засыпать внутрь камни. На этом все заботы о габионе закончены.

Область применения

Первоначально габионы использовались в качестве поддерживающих элементов или как упорные стенки. Но со временем, область использования габионых конструкций существенно расширилась. Сегодня они используются не только как составная часть чего-либо, но и как самостоятельный элемент декора при ландшафтном дизайне. Достаточно взглянуть на многочисленные фото габионов, которыми наполнены многие специализирующиеся на ландшафтном дизайне интернет-сайты.

Современные специалисты по обустройству участков предлагают применять габионы в следующих случаях:

  • В качестве каменного основания при обустройстве газонов. Помести габион на плоскости в нужно месте, вы получите прочную основу. Газон, разбитый на таких участках не смоет дождем или небольшим оползнем. А ведь именно этим опасностям подвергаются насаждения устроенный на склонах с большим градусом наклона;
  • Для создания разделительных стен при зонировании участка. При помощи габионных конструкций можно легко разбить свой двор на игровую зону и место для отдыха. При этом кроме простой функции ограждения, габион будет еще и украшать вашу территорию;
  • Оформление клумб, арок и других малых архитектурных форм. Габионы довольно прочные и легко выдерживают большие нагрузки;
  • В качестве основания для дороже и садовых тропинок.

Но все же наиболее часто габионы применяют при создании подпорных стенок. В этой области они просто незаменимы, например, при оформлении берегов искусственных водоемов. Особенно если задумка подразумевает наличие водопада. Падающая вода может легко размыть любые укрепления, исключение составляют только габионные конструкции.

Габион своими руками — пошаговая инструкция

Габионы можно купить или заказать у специализирующихся в этой области компаниях. Стоимость таких изделий не слишком высока, поэтому они доступны практически каждому владельцу загородной недвижимости. Но если вы желаете создать свой, неповторимый дизайнерский элемент, то все работы по сооружению габиона можно проделать своими руками.

Для решения этой задачи необходимо подготовить следующий материал:

  • Металлическая сетка, выполненная методом двойного скручивания. Толщина проволоки должна быть от 2 до 8 мм, в зависимости от размеров габиона и используемого засыпного материала;
  • Если вы собираетесь сделать габионную фигуру больших размеров или сложной формы, то запаситесь арматурой (или металлическими прутами) для придания каркасу нужной жесткости;
  • Для создания элементов приобретите металлические скобы и спирали.

Не забудьте про засыпной материал. Различные камни или булыжники лучше брать одинаковых размеров. Так, ваша габионная конструкция будет выглядеть более эстетично. Если габион будет служить простой подпорной стенкой, то внешний вид не играет большого значения. Другое дело, когда такие конструкции будут являться частью дизайна. В этом случае можно купить специальные декоративные габионные камни.

Габион своими руками — пошаговая инструкция:

  1. Первым делом подготавливаем основание. В зависимости от веса конструкции грунт под ним утрамбовывается или создается песчаная подушка. Если габион будет использоваться в качестве забора, то есть смысл сделать неглубокий ленточный фундамент.
  2. Далее, полотно сетки раскраивается на нужные куски, которые впоследствии сшиваются вместе. Первым делом укладывается нижняя часть габиона. Далее, к ней при помощи проволоки закрепляются боковые части. Используемая металлическая проволока должна иметь защиту от коррозии. Для «сшивания» лучше применить плоскогубцы, чтобы все элементы были надежно закреплены. При этом не забудьте про установку арматур, которые необходимы при создании больших габионов.
  3. После того как все части, кроме одной (чаще всего верхней), соединены вместе, производим засыпку камней. Желательно уложить их как можно плотнее.
  4. Заключительным этапом будет закрепление конструкции на своем месте. Это делается при помощи металлических скоб, анкеров или прутьев.

Как видно создания габиона своими руками – это несложная работа. Минимум материала, красивые камни и необычное украшение вашего приусадебного участка готово.

Заключение

Габион – это несложная конструкция из проволоки и камней. Он служит в качестве подпорной стенки или для укрепления склонов и берегов водоемов. Но если проявить фантазию, то габион станет украшением любого дизайна, причем сделанного своими руками. Такие элементы могут служить стенками, заборами, клумбами. Также подобные конструкции можно выполнить в виде различных фигур, тем самым значительно повысив эстетическую привлекательность своего загородного дома или дачного участка.

Оцените статью: Поделитесь с друзьями!

Виды и технология сборки габионных конструкций

За страшным словом «габионы» скрывается весьма полезная вещь для строительства. Подпорные стенки на участках с уклоном, террасирование участка, укрепление берегов реки, укрепление склонов и ликвидация аварий на водоемах, а также нестандартные декоративные элементы на участке – все это делается с применением габионов. В зависимости от размеров и формы те или иные габионные конструкции используются для разных целей. В данной статье поговорим о видах габионных конструкций, какие требования к ним выдвигаются и как производить монтаж габионных сооружений.

  1. Виды габионных конструкций
  2. Элементы габионных конструкций и требования к ним
  3. Монтаж габионных конструкций – коробчатые габионы
  4. Монтаж цилиндрических габионных конструкций
  5. Монтаж матрасных габионных конструкций



Виды габионных конструкций



Габионные конструкции представляют собой контейнеры из сетки, заполненные камнями.

Контейнеры могут иметь различные размеры и форму. В зависимости от формы те или иные конструкции применяются для разных целей.

Всего различают три вида габионных конструкций:

  • Коробчатые;
  • Цилиндрические;
  • Матрасно-тюфячные.

Помимо конструкций для укрепления склонов, стабилизации эрозии почвы, берегоукрепления, упрочнения основы дорожного полотна габионные конструкции используются дизайнерами в чисто декоративных целях, не забывая, правда, о функциональности. Например, в последнее время приобрело известную популярность сооружение из габионов заборов, ограждений, садовых скамеек и столов.



Коробчатые габионы

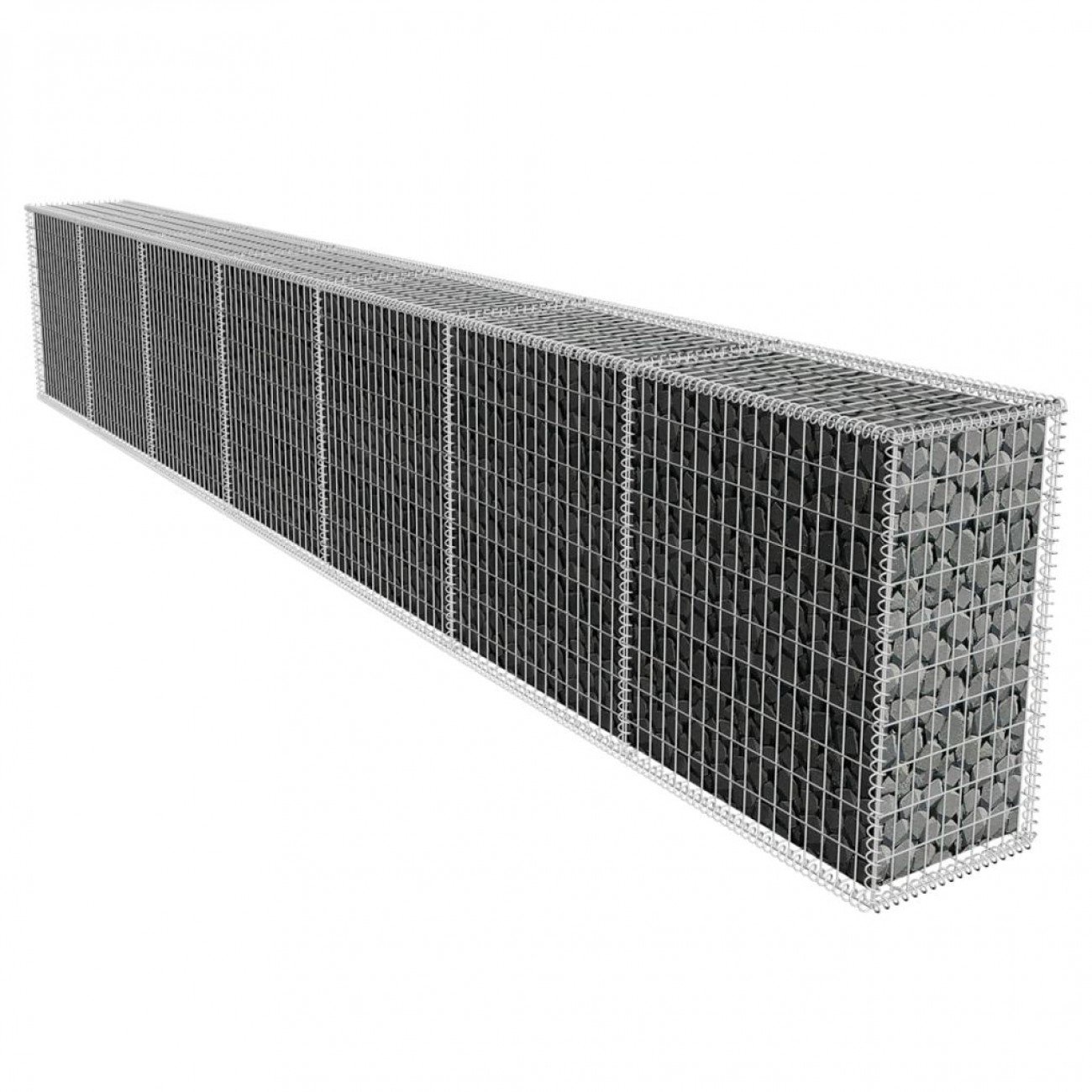

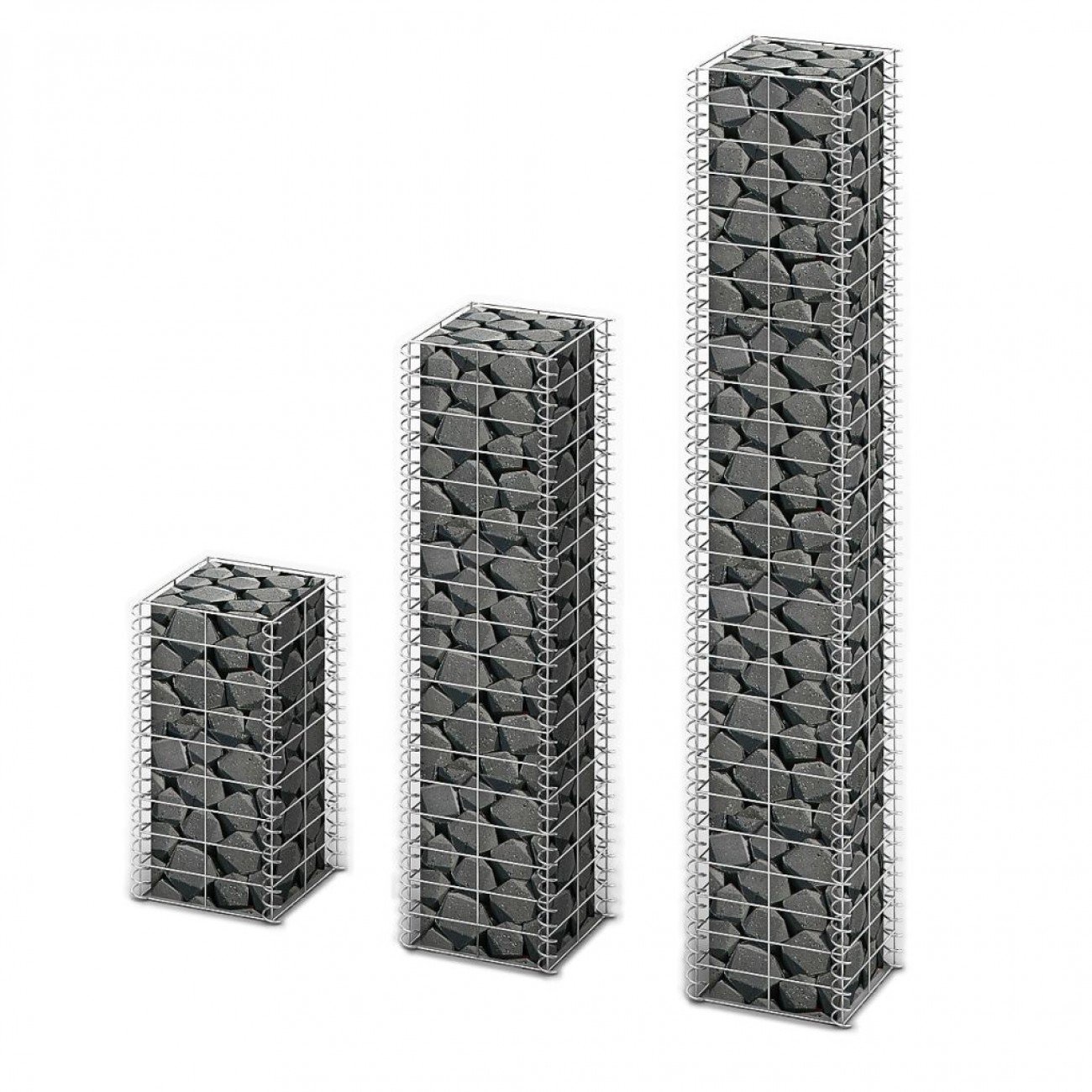

Коробчатые габионы представляют собой контейнеры в форме параллелепипеда. Размеры их могут быть различными: ширина от 1 до 2 м, длина от 2 до 6 м, высота от 0,5 до 1 м. Для большей прочности конструкции внутри контейнеров устанавливают армирующие панели-диафрагмы, располагая их на определенном расстоянии друг от друга.

Изготавливают коробчатые габионы двумя способами:

  • Первый – из стальной оцинкованной сетки с шестигранными ячейками, которая крепится к жесткому каркасу.
  • Второй – сваривается из стального прута или проволоки.

Сварные конструкции более жесткие и считаются более прочными. Также они выглядят эстетичнее, поэтому идеально подходят для использования в ландшафтном дизайне. Например, для возведения заборов из габионов, обустройства скамеек и столов, обрамления искусственных склонов и т.д.

Коробчатые габионы используются для формирования подпорных стенок разной сложности и размеров. Например, там, где оползают и размываются склоны, где случаются подтопления или разливы берегов рек. Также коробчатые габионы используют для укрепления берегов и дамб, а также для террасирования участка. Еще один вариант использования – это  обустройство фундамента под легкие строения.

Можно также сделать габионные конструкции своими руками. Для этого понадобится сетка Рабица, стальные прутья диаметром 6 – 8 мм и стальная оцинкованная проволока диаметром 3 мм. Из стального прута формируется жесткий каркас, сетка Рабица натягивается на него, а проволокой сетка скрепляется с прутьями каркаса.



Цилиндрические габионы

Цилиндрические габионы имеют форму цилиндра и обладают большей гибкостью по причине отсутствия ребер жесткости. Такие габионы представляют собой конфетку в виде цилиндра длиной 2 – 4 м с хвостиками по бокам. Диаметр цилиндрических габионов бывает разным от 0,65 м до 0,95 м. Изготавливаются из стальной сетки двойного кручения.

Габионы цилиндрической формы используют для укрепления береговых линий, для ликвидации аварий на дамбах и водоемах, а также для возведения дамб. Также их можно применять для обустройства оснований подпорных стенок и для защиты от подмыва.



Матрасные габионы

Плоские матрасные габионы или матрасно-тюфячные, как их иногда называют, отличаются от коробчатых тем, что изготавливаются малой высоты от 20 до 30 см. Обычно их ширина варьируется от 1 до 2 м, а длина от 1 до 6 м. Самая распространенная высота 0,23 м.

Основное отличие матрасных габионов в том, что благодаря малой высоте они способны легко повторять форму рельефа участка. Ими облицовывают каналы и дамбы, склоны, откосы и обустраивают основание гидротехнических сооружений. Еще один способ применения матрасных габионов – обустройство фундамента под сооружения из коробчатых габионов.



Элементы габионных конструкций и требования к ним



Габионные конструкции изготавливаются на предприятиях согласно ГОСТ и ТУ. Все элементы конструкции должны соответствовать определенным требованиям. А само изделие должно быть изготовлено после тщательных расчетов на прочность, кручение и другие нагрузки.



Сетка из проволоки

Одним из основных элементов габионных конструкций является сетка двойного кручения. Она изготавливается из проволоки таких типов:

  • Проволоки с цинковым покрытием не менее 250 г/м2.
  • Проволоки с усиленным антикоррозионным покрытием. Например, Galfan – 95% цинка и 5% алюминия.
  • Проволоки с ПВХ-покрытием.

Размеры габионных конструкций могут отклоняться от номинальных на 5%, но не более.

Помимо той проволоки, что используется для плетения сетки, в габионах применяется еще и вязальная проволока, с помощью которой сетка крепится к жесткому каркасу. К ней также применяются определенные требования:

  • Не допускается наличие разрывов вязальной проволоки.
  • Концы проволоки можно сращивать скруткой.
  • Также концы можно сращивать надставкой.
  • Длина скрутки не должна быть больше 20 мм.
  • Количество таких скруток не должно быть больше 1 штуки на 20 м2.

Обратите внимание, что при обустройстве габионных конструкций должно выполняться соотношение размеров проволоки, которая используется в сетке, кромке и связки. Точные данные вы можете почерпнуть из таблицы.

Таблица 1. Соотношение диаметров проволоки в габионных конструкциях.



Камни – какие можно укладывать в габионы

Заполнять габионы можно различными камнями, как шлифованными, так и краеугольными камнями с карьеров. Размер камня должен быть таким, чтобы он не смог выпасть через ячейку в сетке габиона. Самыми оптимальными считаются размеры 1d – 2d, где d – диаметр ячейки в сетке. Не стоит использовать камни большего размера, так как тогда между камнями будут образовываться слишком большие пустоты.

Важно! Камни-заполнители габионов размером 1d – 1,5d подходят лучше всего, так как дают более равномерную осадку по всему периметру и площади.

Требования к камням – заполнителям габионов:

  • Тяжесть. Удельный вес не менее 17,5 кН/м3 – для работ на суше, не менее 23 кН/м3 – для гидротехнических работ.
  • Морозоустойчивость выше МР350.
  • Прочность не менее 400.
  • Низкое водопоглощение менее 0,6 %.
  • Устойчивость против распада. Максимальная потеря массы должна быть 5 – 10 %.
  • Твердость.
  • Минимальное снижение прочности при насыщении водой. Коэффициент размягчаемости должен быть не менее 0,9, а для осадочных пород – не менее 0,8.

Какие камни можно использовать для заполнения габионов, можно посмотреть в таблицах 2, 3 и 4.

Таблица 2. Камни для габионных конструкций.

Таблица 3. Средний размер камня для заполнения габионов при отсутствии ветровых волн.

Таблица 4. Средний размер камня для заполнения габионов при наличии ветровых волн.



Геотекстиль

Геотекстиль используется при обустройстве габионных конструкций в качестве обратного фильтра. Раньше для этого использовали щебеночно-песочную подсыпку. Применение геотекстиля позволяет снизить требуемый слой песка на 20%.

Полотно геотекстиля водопроницаемое тонкое и гибкое, не гниет, на нем не образуется плесень, устойчиво к влиянию грызунов, насекомых и прорастанию корней.

Геотекстиль помогает быстрой и качественной кольматации пористых сооружений. Вследствие кольматации пород сооружения из габионных конструкций приобретают исключительную прочность.

Полотна данного материала поставляются на стройку в рулонах. Необходимо проверить, цельное ли полотно и нет ли разрывов. При обустройстве сооружений полотно можно резать и укладывать с нахлестом 10 – 20 см. Отрезки полотна сшиваются или склеиваются между собой, чтобы соединение получилось достаточно прочным.



Монтаж габионных конструкций – коробчатые габионы

Возвести сооружения из габионных конструкций у себя на участке можно самостоятельно, хотя многое зависит от сложности проекта. Например, обустройство подпорной стенки береговой линии полноводной реки все же не стоит рисковать производить самостоятельно. Более простые конструкции, как например, подпорные стенки на склоне, террасирование, заборы и ограды можно смело делать своими руками. Прежде всего, необходимо купить габионные конструкции в готовом виде, заказать геотекстиль на 15% больше, чем необходимо по проекту, и запастись таким

инструментом:

  • Пассатижи.
  • Степлер для проволоки.
  • Молотки.
  • Монтировки.
  • Анкеры или деревянные колья.

Для подготовки участка понадобится еще лопата или экскаватор.



Сборка коробчатого габиона

Коробчатые габионные конструкции поступают с производства в сложенном виде, связанные между собой в пакеты. Транспортировать и хранить габионы можно только в горизонтальном рабочем положении. Обязательно проверьте соблюдение условий хранения и транспортировки. Высота такого штабеля не должна превышать 2 м. Устанавливают штабель с габионами на деревянное основание – подпорки, чтобы не повредить нижние конструкции.

Как собрать коробчатый габион:

  • Раскрываем пакет с габионами.

  • Отделяем один габион и раскладываем его на ровной горизонтальной поверхности. Связанные с днищем детали: боковые стенки и диафрагмы выпрямляем и раскладываем.
  • Проверяем, все ли элементы габиона имеют ровные края, не погнулись ли они в процессе транспортировки.
  • Если элементы габиона не связаны с днищем, то необходимо связать боковые стенки, заднюю и переднюю стенку и диафрагмы с днищем конструкции с помощью вязальной проволоки.
  • Диафрагмы должны располагаться с шагом примерно 0,75 м. Связываем их со стенками.
  • Для скрепления элементов вязальной проволокой используем степлер.

  • Поднимаем боковые стенки, заднюю и переднюю таким образом, чтобы образовался ящик – короб.
  • Затем соединяем вершины углов с толстой проволокой каркаса. Она должна торчать из углов всех панелей.
  • Проверяем, на одном ли уровне находятся вершины углов короба.

  • Связываем панели между собой, начиная с вершин углов. Используем вязальную проволоку. Делать это необходимо особым образом: чередуем единичную петлю и двойную петлю с шагом 120 – 150 мм.

Связывание габионов производится с помощью степлера, он соединяет конструкцию оцинкованными кольцами. Степлер – один из главных инструментов, которые понадобятся при монтаже габионов. Он может быть пневматическим или ручным. Последний автономен, а вот пневматический привязан к электричеству, хотя работать им проще.



Формирование сооружения или конструкции из коробчатых габионов

После того как собрали несколько пустых габионов, их необходимо поставить в требуемую позицию согласно плану. Участок для этого уже должен быть подготовлен.

  • Устанавливаем коробчатые габионы в ряд.
  • Если существует вероятность сползания конструкции, необходимо закрепить ее. Для этого с одной из сторон вбиваем стержни или колья, анкеры.
  • Лицевую сторону желательно оградить опалубкой.
  • Связываем габионы между собой во всех углах и соприкасающихся гранях.
  • При установке габионов в два и более рядов их необходимо располагать «лицо к лицу» или «спина к спине». Панели связываются между собой и с армирующей проволокой, которая находится на кромке.

Если габионы устанавливаются в несколько уровней, этажей, то верхние незаполненные камнями габионы необходимо прочно связать по всему периметру, в углах, а также в местах соприкосновения диафрагм.



Заполнение габионов камнями



Какие камни можно использовать для заполнения габионов, уже было описано выше. Добавим только, что помимо крупных экземпляров можно использовать камни меньшего размера, но их общая доля не должна превышать 5 – 7 %. Располагать мелкие камни необходимо в середине короба. Заполнение габионов производят как вручную, так и механизировано. Но ручная загрузка предпочтительней, так как можно более качественно разложить и утрясти камни. Стоит также помнить, что ездить тяжелой техникой по габионным конструкциям нельзя.

  • Камни необходимо укладывать плотно, чтобы между ними было минимум пустот.
  • Последний габион оставляем пустым, чтобы его можно было связать с новыми незаполненными габионами.
  • При высоте коробчатого габиона 1 м заполнять его необходимо в 3 этапа. Сначала заполняем на 1/3. Затем фиксируем стенки с помощью вязальной проволоки. Фактически мы организуем распорки, которые будут удерживать конструкцию от расползания под тяжестью камней.
  • Затем заполняем следующую треть и снова фиксируем распоркой.
  • При заполнении последней трети короба необходимо, чтобы уровень камней был на 2 – 5 см выше верхней кромки короба. Когда будет происходить осадка породы, камень осядет вровень с кромкой.

Важно! Обустройство распорок препятствует «выпиранию» стенок и каменного материала. Для горизонтальной связки короба необходимо продеть проволоку через 2 – 3 ячейки, затем вставить между концами проволоки какой-то предмет, например, доску, и проворачивать этот предмет. Более понятно это показано на демонстрирующем габионные конструкции фото ниже.

Если высота габиона 0,5 м, то его заполнение производят в два приема.



Закрепление крышки

Крышку габиона следует закреплять с особой тщательностью. Связывать можно как вязальной проволокой, так и скобами с помощью степлера.

  • Привязываем крышку в углах, чтоб далее она не ерзала и не смещалась.
  • Прочно связываем с армирующей проволокой на кромке каркаса.
  • Связываем крышку по периметру с каркасом короба.
  • Напоследок связываем крышку с диафрагмами.

Если вдруг камень мешает плотно связывать крышку с каркасом, его можно передвинуть в середину короба.



Криволинейные участки с помощью коробчатых габионов

На криволинейных участках при установке конструкций из габионов придется их разрезать, чтоб итоговое сооружение получилось достаточно прочным и при этом точно повторяло кривую линию проекта.

  • Раскладываем габионы так, чтобы они перекрывали друг друга, формируя криволинейную поверхность.
  • Излишнюю перекрываемую часть конструкции габиона отрезаем ножницами.
  • Собираем габионы по проекту.

Также можно обрезать габионы по высоте, например, в торцевой части. После обрезки и заполнения камнями сверху укладывается крышка и прочно связывается с обрезанным коробом.



Монтаж цилиндрических габионных конструкций



Цилиндрические габионные конструкции поставляются в пакетах, где уже разрезаны полотна, по краям которых вдета армирующая стягивающая проволока. После того как связку габионов распаковали, необходимо разложить один из них на ровной поверхности и распрямить, проверить на наличие дефектов.

С помощью продетой в кромки проволоки стягиваем сетку в рулон – цилиндр. Один край необходимо тут же крепко затянуть. Для заполнения камнем оставляем щель между длинными продольными кромками. После заполнения камнем тщательно стягиваем второй край и завязываем.

После этого связываем между собой продольные кромки.

В случае применения цилиндрических габионов при высоком уровне воды или сильном течении, их можно просто сбрасывать в воду с помощью крана или спускать с откоса накатом.



Монтаж матрасных габионных конструкций

Технология монтажа матрасно-тюфячных габионных конструкций очень похода на монтаж коробчатых габионов, поэтому многое в дальнейшей инструкции будет вам знакомо. Похожие моменты мы опишем лишь вскользь.



Сборка матрасного габиона

  • Раскладываем габион, распрямляем все кромки и элементы.
  • Поднимаем боковые стенки и диафрагмы и связываем их в углах.

  • Поднимаем заднюю и переднюю стенки. Связываем их с диафрагмами так, чтобы проволоки армирования диафрагмы и боковины зацеплялись между собой.
  • Проверяем плоскость конструкции.

Нижнюю кромку диафрагм необходимо связать с днищем, если это не было сделано на производстве.



Формирование сооружения или конструкции из матрасных габионов



Матрасные конструкции укладываются сверху на геотекстиль. Делать это необходимо крайне аккуратно, чтобы не повредить полотно геотекстиля.

После того как габионы сложены в требуемое положение или конструкцию, их необходимо связать между собой. Помним, что увязка должна производиться, когда габионы пустые.

Важно! Более короткой 2-х метровой стороной габионы устанавливаются вверх, если участок имеет уклон. Для закрепления их на месте используются анкера или деревянные колышки, которые вбиваются изнутри короба под самой кромкой, которую необходимо задержать на месте.



Заполнение матрасных габионов камнями



Общие правила заполнения матрасных габионов похожи на те, которые предъявляются к коробчатым габионам:

  • Минимальный размер камня не должен быть меньше размера ячейки.
  • Заполнять необходимо на 2 – 5 см больше.
  • Укладывать с минимальными пустотами.

Из отличий можно выделить только то, что заполнять матрасно-тюфячные габионы камнем, которые лежат на склоне, можно как снизу, так и сверху. Также обратите внимание, что при высоте габиона 0,17, 0,23 и 0,30 м не требуется выполнять горизонтальные распорки.



Анкеровка

На крутых склонах матрасные габионы прочно закрепляем к грунту с помощью анкеров. Как это делается, хорошо показано на фото. Если склон представляет собой мягкий грунт, то анкера необходимо забивать по ходу монтажа габионных конструкций и оставлять их после завершения всех работ.



Закрепление крышки



Крышку надежно связываем со всеми диафрагмами и боковыми стенками. Обратите внимание, что крышка должна быть связана не только по контуру, но и со всеми армирующими проволоками и диафрагмами.

Если матрасные габионы уложены в ряд и заполнены камнями, можно накрыть их как бы одной крышкой. Для этого накрываем их полотном сетки двойного кручения. Ширина полотна не должна превышать 2 м. Длину можно брать равной длине конструкции. Связываем полотно-крышку со всеми необходимыми элементами.

Криволинейные участки с помощью матрасных габионов выполняются точно так же, как и из коробчатых габионов. Технология укладки и резки ничем не отличается.

Из необычного хотелось бы выделить, что матрасно-тюфячные габионы можно укладывать в проектное положение уже заполненными. Например, при обустройстве береговой линии  габионы можно собирать и заполнять в непосредственной близости от берега. К днищу конструкции можно пристегнуть полотно геотекстиля. Затем готовую конструкцию устанавливают в требуемое положение с помощью подъемного крана. Причем делать это можно как с берега, так и с плавсредства. Но эта технология уже не относится к категории «сделать своими руками».

Габионная конструкция — что это такое и где габион используется

При создании дизайна приусадебного участка частного дома, можно использовать самые разные конструкции и приспособления. Некоторые из них можно купить в магазине, другие вполне под силу сделать своими руками. Например, такая конструкция, как габион, часто встречается на участках частных домов. Это красивое и практичное сооружение может служить как украшением, так и защитным элементом. Именно о габионной конструкции и пойдет речь в данной статье.

  • 2 Преимущества решения
  • 3 Область применения
  • 4 Габион своими руками — пошаговая инструкция
  • 5 Заключение
  • Что такое габион

    Габион – это конструкция, выполненная из прочной сетки и заполненная натуральными или искусственными камнями. Для придания прочности в габионное сооружение может быть добавлен каркас, сделанный из арматуры или других металлических прутьев.

    Используемая сетка имеет особое строение. Здесь используется, как правило, двойное кручение. Такая особенность необходима для придания прочности всей габионной конструкции. Кроме этого, сетка покрывается защитным слоем, который предохраняет металл от коррозии.

    В качестве наполнителя могут быть использованы различные материалы. Чаще всего в габионные конструкции засыпают:

    • Щебень;
    • Гальку;
    • Сланцевые породы;
    • Гранит;
    • Базальт;
    • Песчаник;
    • Кварц и т.д.

    Каких-либо особых требования к засыпному материалу нет. Самое главное, чтобы размеры помещенных в габион камней были больше процентов на 20–40, чем габариты ячеек сетки. В остальном выбор полностью лежит на самом владельце. Какой именно камень положить, будет зависеть от выбранной концепции украшения участка.

    Благодаря своим внушительным размерам и большому весу, габион обладает большой устойчивостью. Такие конструкции будут оставаться на своем месте, и выполнять свои функции даже при существенном сдвиге пород, подтоплении или падении на них каких-либо предметов.

    Преимущества решения

    Габионы обладают множеством несомненных преимуществ:

    • Прочность, надежность и долговечность. При производстве габионных конструкций используется прочная стальная сетка, арматура и камни. Все эти материалы способны долгое время выдерживать всевозможные нагрузки без потерь своих качеств;

    • Сквозь габионы легко проходит вода. Это свойство позволяет использовать конструкции как подпорные стенки. При этом они не препятствуют прохождению воды, а, значит, не будут служить причиной подтопления участка;
    • Так как габион выполнен из сетки, то у владельцев есть возможность создать конструкцию любой сложности и конфигурации.

    Кроме этого, такие сооружения легко монтировать и они не требуют какого-либо ухода. Нужно просто установить каркас из сетки на нужное место и засыпать внутрь камни. На этом все заботы о габионе закончены.

    Область применения

    Первоначально габионы использовались в качестве поддерживающих элементов или как упорные стенки. Но со временем, область использования габионых конструкций существенно расширилась. Сегодня они используются не только как составная часть чего-либо, но и как самостоятельный элемент декора при ландшафтном дизайне. Достаточно взглянуть на многочисленные фото габионов, которыми наполнены многие специализирующиеся на ландшафтном дизайне интернет-сайты.

    Современные специалисты по обустройству участков предлагают применять габионы в следующих случаях:

    • В качестве каменного основания при обустройстве газонов. Помести габион на плоскости в нужно месте, вы получите прочную основу. Газон, разбитый на таких участках не смоет дождем или небольшим оползнем. А ведь именно этим опасностям подвергаются насаждения устроенный на склонах с большим градусом наклона;
    • Для создания разделительных стен при зонировании участка. При помощи габионных конструкций можно легко разбить свой двор на игровую зону и место для отдыха. При этом кроме простой функции ограждения, габион будет еще и украшать вашу территорию;
    • Оформление клумб, арок и других малых архитектурных форм. Габионы довольно прочные и легко выдерживают большие нагрузки;
    • В качестве основания для дороже и садовых тропинок.

    Но все же наиболее часто габионы применяют при создании подпорных стенок. В этой области они просто незаменимы, например, при оформлении берегов искусственных водоемов. Особенно если задумка подразумевает наличие водопада. Падающая вода может легко размыть любые укрепления, исключение составляют только габионные конструкции.

    Габион своими руками — пошаговая инструкция

    Габионы можно купить или заказать у специализирующихся в этой области компаниях. Стоимость таких изделий не слишком высока, поэтому они доступны практически каждому владельцу загородной недвижимости. Но если вы желаете создать свой, неповторимый дизайнерский элемент, то все работы по сооружению габиона можно проделать своими руками.

    Для решения этой задачи необходимо подготовить следующий материал:

    • Металлическая сетка, выполненная методом двойного скручивания. Толщина проволоки должна быть от 2 до 8 мм, в зависимости от размеров габиона и используемого засыпного материала;
    • Если вы собираетесь сделать габионную фигуру больших размеров или сложной формы, то запаситесь арматурой (или металлическими прутами) для придания каркасу нужной жесткости;
    • Для создания элементов приобретите металлические скобы и спирали.

    Не забудьте про засыпной материал. Различные камни или булыжники лучше брать одинаковых размеров. Так, ваша габионная конструкция будет выглядеть более эстетично. Если габион будет служить простой подпорной стенкой, то внешний вид не играет большого значения. Другое дело, когда такие конструкции будут являться частью дизайна. В этом случае можно купить специальные декоративные габионные камни.

    Габион своими руками — пошаговая инструкция:

    1. Первым делом подготавливаем основание. В зависимости от веса конструкции грунт под ним утрамбовывается или создается песчаная подушка. Если габион будет использоваться в качестве забора, то есть смысл сделать неглубокий ленточный фундамент.
    2. Далее, полотно сетки раскраивается на нужные куски, которые впоследствии сшиваются вместе. Первым делом укладывается нижняя часть габиона. Далее, к ней при помощи проволоки закрепляются боковые части. Используемая металлическая проволока должна иметь защиту от коррозии. Для «сшивания» лучше применить плоскогубцы, чтобы все элементы были надежно закреплены. При этом не забудьте про установку арматур, которые необходимы при создании больших габионов.

    3. После того как все части, кроме одной (чаще всего верхней), соединены вместе, производим засыпку камней. Желательно уложить их как можно плотнее.
    4. Заключительным этапом будет закрепление конструкции на своем месте. Это делается при помощи металлических скоб, анкеров или прутьев.

    Как видно создания габиона своими руками – это несложная работа. Минимум материала, красивые камни и необычное украшение вашего приусадебного участка готово.



    Заключение

    Габион – это несложная конструкция из проволоки и камней. Он служит в качестве подпорной стенки или для укрепления склонов и берегов водоемов. Но если проявить фантазию, то габион станет украшением любого дизайна, причем сделанного своими руками. Такие элементы могут служить стенками, заборами, клумбами. Также подобные конструкции можно выполнить в виде различных фигур, тем самым значительно повысив эстетическую привлекательность своего загородного дома или дачного участка.

    Габионные конструкции

    Описание

    Габионы — это конструкции, изготовленные из прочной металлической сетки двойного кручения.

    Конструкции способны противостоять внешним нагрузкам без разрыва. Габионные структуры поглощают возможные осадки грунта без разрушения самого сооружения. В условиях нестабильных грунтов, а также в зонах их размыва это качество является особенно важным.

    — Прочность габионов: сетка двойного кручения, из которой изготовлены габионы, имеет переменную разрывную нагрузку от 3500 до 5000 кг. на пог. метр. Благодаря этому конструкции из габионов могут противостоять любому типу нагрузок.

    — Проницаемость: высокая проницаемость габионных конструкций исключает возникновение гидростатических нагрузок. Дренажность и устойчивость делают их идеальными для защиты склонов от эрозии.

    — Долговечность габионов: эффективность габионных конструкций не уменьшается, а возрастает с годами, так как со временем происходит уплотнение наносов грунта в пустотах габионов и начинается рост растительности на их поверхности. Таким образом габионы превращаются в дружественные природе строительные блоки.

    — Экономичность: габионные конструкции являются  более экономичными, чем жесткие или полужесткие конструкции, так как имеют следующие преимущества: малые затраты на эксплуатацию; минимальные объемы работ по подготовке основания сооружения; простота конструкций не требует квалифицированной рабочей силы при монтаже; не нужны затраты на устройство дренажных систем, так как габионные конструкции являются проницаемыми.

    — Экологичность габионов: благодаря тому, что габионные конструкции не препятствуют росту растительности и сливаются с окружающей средой, они представляют собой естественные строительные блоки для украшения ландшафта.

    Область применения

    — Укрепление морских и речных береговых линий – обеспечивается надежная защита от размытия грунта. Габион покрывается мхом, травой, и становится природным украшением пейзажа;

    — Укрепление дорожных насыпей;

    — Возведение каналов, тоннелей, дамб, плотин – сетчатые конструкции, заполненные бутовым камнем,  устойчивы к гидростатическим нагрузкам и к размыванию;

    — Возведение различных сооружений – коробы с камнями укрепляют откосы железнодорожных путей, опоры мостов, виадуков;

    — Армирование неустойчивых массивов грунта.

    Габионные конструкции в ландшафтном дизайне



    Виды габионов и области их применения

    В данной статье мы рассмотрим области применения и комбинирование габионых конструкций из сетки двойного кручения и сварных габионов при создании дизайна загородного участка. Габионы изготавливаются из сетки двойного кручения, либо из сварных панелей с прямоугольными ячейками. Габионные конструкции с шестиугольными ячейками обладают пластичностью и значительными размерами, поэтому применяются преимущественно для укрепления и сдерживания грунтов, берегоукрепления реки или пруда, предотвращению эрозии почв. В то время как сварные габионы имеют жесткий корпус и благодаря своей изящности и малым формам больше подходят в качестве элементов, придающих эстетику ландшафтному дизайну. Они отлично подойдут для изготовления ограждающих габионных конструкций, — толщина такого забора не будет превышать 30см, а боковые панели не деформируются, благодаря прочному каркасу из оцинкованной проволоки большего диаметра.

    В отличие от сварных габионов, конструкции из сетки двойного кручения имеют стандартную ширину 1м, поскольку основное их предназначение — это укрепление грунта. Конечно, можно построить забор и из таких габионов, но это будет не экономично и подойдет, скорее всего, при строительстве форта или боевого укрепрайона. Поскольку сварные габионы не несут боковых нагрузок, они применяются при создании таких элементов, как скамейки, тумбы, клумбы, цветники, фонтаны, мангалы и прочее — всё зависит от фантазии дизайнера. Они отлично сочетаются с такими материалами как дерево, керамогранит, искусственный камень и могут заполняться как природными камнем, так и другим наполнителем, к примеру стеклянным камнем в различном цветовом исполнении. При желании, можно проложить внутреннюю подсветку такой конструкции для большей эстетики и выразительности.

    Конструкции из габионной сетки

    Начиная проработку ландшафтного дизайна, необходимо в первую очередь определить какие виды габионов смогут максимально выполнить свои функции — будь то эстетика, либо сдерживание грунтов. Если Ваш участок расположен на неровном склоне, то в данном случае больше всего подойдут конструкции из габионной сетки. Для выравнивания участка можно установить подпорную стенку из габионов в различном исполнении. При больших перепадах высот больше всего подойдет вариант каскадного расположения габионных конструкций с максимальной площадью выравнивания. В данном случае подпорные конструкции будут распределены каскадом по отдельным ответственным участкам. Если у вас имеется водоем, то для укрепления берегов также можно применить конструкции из габионной сетки — коробчатые либо матрацы Рено.

    При создании искусственного водоема эти конструкции также будут незаменимы. Габионы с шестиугольными ячейками также подойдут и для укрепления ручья — об этом можно более подробно познакомиться в наших статьях. В отдельных случаях габионы можно использовать в виде блоков в основании заборов, либо в качестве фундамента построек. Нередко габионы с высотой 50см используют в виде грядок, выложив внутреннюю часть геотекстилем. Это обезопасит вас от кротов, предотвратит застой воды в почве после дождя, не даст пробиться сорнякам и в конечном итоге это просто удобно: садоводам, особенно пожилым, трудно нагибаться и ползать по грядкам, а в данном случае ваша грядка имеет высоту полметра. Между грядками удобно перемещаться, и вы сами организуете свой огород. Их можно перенести в другой конец участка, выстроить в том порядке, в котором вы пожелаете.

    Сварные габионы

    Говоря о сварных габионах, мы имеем ввиду больше эстетическую часть, нежели функциональную. Во-первых, как мы говорили ранее, можно установить забор из габионов. В любом случае нам понадобятся столбы для установки и удерживания габионных панелей. Необходимо продумать конструкцию столбов и варианты крепления кронштейнов для надежности и устойчивости забора. В отличие от конструкций из габионной сетки, сварные габионы не имеют ГОСТа и в ряде случаев изготавливаются по ТУ либо самостоятельно на площадке строительства. Они состоят из сварных оцинкованных панелей, изготовленных методом контактной сварки и пружин для скрепления боковых граней по кромке. Если вы решили сделать габионы своими руками, то вам понадобятся сварные карты и габионная проволока, либо габионные скобы со степлером для скрепления граней. Вряд ли у каждого есть возможность достать оцинкованные пружины большой длины, поэтому используем оцинкованную проволоку либо скобы для габионов.

    Из сварных карт с помощью болгарки нарезаем грани нужного размера, после чего проводим монтаж габионов с последующим заполнением камнем либо материалом нужной фракции. Из сварного габиона можно сделать невысокий фонтанчик. Берем габион и устанавливаем внутри систему подачи воды, затем аккуратно заполняем габион камнем, чтобы не повредить систему. Выводим сопло фонтана в верхнюю часть, выложенную камнем в виде горки и подаем воду. Для большей эстетики можно организовать подсветку небольшими cветодиодными светильниками, размещенными в основании по центру граней габиона. Одной из простейших конструкций является скамейка. Изготавливаем 2 тумбы из сварных габионов с габаритами 0,5х0,5х0,5 в качестве опоры и закрепляем сиденье из дерева. При организации цветника понадобятся две сварные полоски высотой 50см разной длины — одна для внешнего диаметра и вторая под внутренний диаметр. Придаем каждой полоске форму кольца, скрепляем по краям и укладываем на грунт. Для придания прочности конструкции оцинкованной проволокой создаем поперечные связи и заполняем камнем. Можно создать множество неповторимых форм, придав оригинальность вашему участку.

    Цены на габионы

    Главный вопрос, который встает перед обывателем — это стоимость габионных конструкций и какие габионы купить? Конструкции из габионной сетки стоят гораздо дешевле своих сварных собратьев, поскольку изготавливаются заводским способом, имеют меньший вес и уже нашли широкое применение во многих сферах жизни — дорожном строительстве и водном хозяйстве. Сварные габионы постепенно приобретают актуальность, однако в связи с отсутствием достаточных мощностей по производству габионов из сварных панелей их пока редко можно встретить в России. Широкое распространение сварные габионы получили в Европе. Заборы из сварных габионов можно часто увидеть на парковках и вокруг крупных торговых центров в Германии, Австрии, Италии. В России сварные габионы только начинают приобретать популярность за счет своей неповторимости и оригинальности форм. Надеемся, что этот процесс не займет много времени и каждый обыватель сможет применить современные технологии на своем участке.


    Смотрите также:

    Габионные конструкции — это модно, практично и надежно.



       Габионы —  это  металлические  короба, наполненные камнями или другим материалом. Они могут быть разной высоты и конфигурации. Их можно сделать ассиметричными, разнонаправленными в нужные стороны света, и, исходя из необходимости, позволить скрыть что-то неприглядное. Габион, выполненный из качественных материалов, способен десятилетиями украшать ландшафт, поэтому материалы — проволоку и сетку, лучше брать оцинкованные. Принцип изготовления  габиона достаточно прост:  нарезаются нужной длины металлические стержни и свариваются в жесткий каркас любой формы – квадрат, прямоугольник, круг или цилиндр. Затем каркас закрывается со всех сторон кусками металлической сетки, вырезанными по размеру стенок  каркаса. И,  в завершение работы, соединяем сетки  и каркас, плотно переплетая их  гибкой проволокой.



       Верхняя часть короба (крышка) закрепляется наглухо только тогда, когда короб полностью  заполнится камнями. Камни для заполнения должны быть крупнее ячеек сетки. Если в короб планируется посадка растений, то верхняя крышка не делается. Короб заполняется камнями снизу и с боков, оставляя в центре углубление, достаточное для посадки растения. Размер, который нужно  оставить под посадку, легче всего определить по размеру кома земли на корнях растения и добавить к этому размеру по 8-10 см во все стороны и  столько же вниз. Затем в углубление укладывается нетканый материал. Дренаж в данном случае можно не делать, так как нетканый материал хорошо пропускает воду, а камни служат отличным дренажом для растений. На нетканый материал насыпается грунт, подходящий для высаживаемого растения, поливается обильно водой и еще добавляется грунт почти до верха короба. Затем в середину устанавливается растение, вокруг него досыпается грунт и все тщательно  уплотняется. Теперь растворяем, следуя инструкции, в воде любой препарат для роста корней, я предпочитаю «Корневин», и поливаем высаживаемое растение. При необходимости добавляем еще грунт, но нужно следить за тем, чтобы корневая шейка растения осталась на том же уровне над землей, что и до посадки. Последний этап посадки растения в короб габиона – это мульчирование. Чаще всего для мульчи используют гравий цвета заполняемого камня или различные  его оттенки  — белый, бордовый, коричневый или темно-зеленый.



      По мере роста растения можно убирать боковые камни и добавлять грунт.  Посаженные в габион растения не требуют частого полива, в габионах не растут сорняки.  На нужное место на участке габион устанавливают до укладки камней и посадки растений. По мере заполнения камнями и высаживания растений, короба скрепляют  друг с другом проволокой, создавая нужную форму габиона. Если площадка ровная, то габион просто устанавливается на землю, если неровная —  то  ее необходимо подровнять. Ничего под габион подкладывать не нужно, не нужно и цементировать площадку. Габион, за счет веса и особенностей изготовления, плотно прижимается к грунту и обеспечивает статичную прочную конструкцию. Габиону  не страшны ни дожди, ни мороз, ни жара. Он не нуждается в специальном уходе или ремонте, при условии, что каркас и сетка изготовлены из качественного  материала и сварка проведена специалистами. Широкий выбор камней, применяемых в габионах, позволяет удовлетворить самый изысканный вкус. Хорошо смотрятся как натуральные, так и искусственные камни. Чаще всего применяют: гранит, кварцит, базальт, песчаник. Эти камни твердых пород обладают повышенной устойчивостью  к выветриванию и перепадам температур. В принципе, габионы можно заполнять любым материалом, учитывая только то, где габион будет находиться – на суше или в воде. Неплохо смотрятся габионы, заполненные осколками стекла, обломками черепицы, тротуарной плитки, кирпича, кусками бетона, обрезками дерева, даже крупной стружкой и корой деревьев.

      Габионы прочно  завоевали свое место в ландшафтном дизайне и с каждым годом становятся все популярнее. И это не удивительно, ведь вариантов применения габионов великое множество.  Перечислю наиболее интересные:

    — применение габионов в борьбе  с оползнями, для защиты береговой линии водоемов;

    — в качестве забора, бордюра или подпорной стенки;

    — для разнообразия ландшафта и создания на нем перепада высот, плато;

    — для создания оригинальных клумб и цветников;

    — в качестве основы для ручья, фонтана, водопада;

    — в качестве основы для мангала в зоне отдыха;

    — в качестве высоких грядок на огороде;

    — в качестве садовой мебели – столы, стулья, скамейки;

    — в качестве арки, интересного ландшафтного элемента.

     Красивы габионы как поодиночке, так и группами разной формы и высоты, объединенные одной цветовой гаммой высаженных в них растений или наполняемых камней. В погожий день камни хорошо держат тепло,  и у ступеней габиона можно устроить приятные посиделки.



       В отличие от дерева, намокающего в дождь и требующего специальной обработки от гнили и плесени, камни —  это природный экологичный  материал. Еще одна удивительная особенность габионов – выполненные из тяжелого материала и имеющие громоздкие габариты, габионы, тем не менее,  создают ощущение присутствия большого количества света и легкости в пространстве. Габион хорош в любое время года, ну, а если дополнительно  высадить на нем  карликовые растения, то оторвать взгляд от такой видовой точки будет невозможно. Сколько  растений высадить в габион, каждый решает сам, исходя из размеров габиона. Я только могу порекомендовать растения, наиболее подходящие, на мой взгляд.

     Если габион располагается в тени участка, то лидеры списка, это, конечно, теневыносливые хвойные:

    — ель обыкновенная Typner, ель сизая Conica, Laurin, сербская Nana, ель колючая Альберта;

    — сосна горная Mini Maps, Gnom;

    — можжевельник Голубая звезда, Король весны, горизонтальный;

    — туя западная Globosa Nana.

      Теневыносливые хвойные остаются зелеными круглый год, и достаточно хорошо переносят недостаток солнца. Смотрятся очень декоративно – можно подобрать растения стелющиеся, шаровидные, раскидистые, конические и т.д. Аромат хвойных растений очень приятный и, к тому же, обладает целебными свойствами для организма человека. Хвойники достаточно неприхотливы и могут долгое время обходиться без полива. В дополнение к теневыносливым хвойным растениям можно добавить различные теневыносливые карликовые кустарники, которые внесут яркий цветовой акцент осенью, радуя ярко-рыжей и золотистой листвой.

     Это  — барвинок большой и малый, замечательно растет в тени, цветет весной и остается до глубокой осени с красивой пестрой листвой.

     Барбарис карликовый – его свисающие грациозные ветки привлекают к себе внимание, уход не сложен, а осенью огненный пожар его листьев поражает своим великолепием.

      Если позволяет место, можно посадить у габиона  снежноягодник. Зимой его белые плоды на голых ветках смотрятся очень необычно. Плоды держатся долго и  все растение настолько декоративное и неприхотливое в уходе, что не любить его просто невозможно. Снежноягодник – одно из лучших украшений сада зимой.

     Если захочется сделать яркий акцент в габионе, то можно посадить бархатцы. Очень красивое и полезное растение. С уходом за ним успешно справится даже начинающий садовод.

      Удачным решением будет посадить ландыши. Тень – лучшее место для посадки ландыша. Цветет в мае — июне. Растение хорошо тем, что единожды посаженное, дальше успешно разрастается самостоятельно и захватывает всю свободную территорию, поэтому, посадка ландыша в габион —  отличный способ укротить захватчика.





       Можно посоветовать посадить морозник – многолетник с продолжительным весенним цветением и  необычной формой листьев. Широкий выбор папоротников также позволит разнообразить посадки. Наиболее подходящие теневыносливые папоротники  это:

    —  страусник, вырастающий высотой до 1,5м и представляющий собой истинное украшение ландшафта;

    — многорядник щетинконосный, высотой до 1 м;

    — многоножка, папоротник любящий каменистые места;

    — кочедыжник, с широкой цветовой гаммой листьев – от розовых до бордовых, от серебристых до практически черных;

    — листовик японский, очень необычный папоротник, высотой до полуметра;

    — адиантум столовидный, невысокий, до 0,3 м, с декоративными ярусами желто-зеленого цвета.

    Каждое из этих растений  будет отличным украшением габиона.  Можно ограничиться посадкой только хвойных, папоротников и ландышей – все растения будут выдержаны в одном природном стиле и послужат великолепным дополнением друг — друга.





      С любыми  растениями, в разных видах и формах, габион  великолепно выполняет свою функцию — он надежен, устойчив и декоративен. Можно дополнительно устроить у габиона гравийную обсыпку гравием, похожим с цветом используемого в габионе камня. Только обсыпку обязательно сделать по всем правилам – убрать дерн, применить укрывной материал, как основу, а сверху засыпать гравий.

       И еще, обсыпка гравием должна быть выдержана в пропорции с объемом габиона – чем выше и шире он, тем больше нужно делать вокруг него обсыпку. Неплохо  захватить в обсыпку несколько рядом растущих растений. Это придаст больше естественности и целостности месту, и, к тому же,  в тени растений можно установить стулья для отдыха, наслаждаться полезным  ароматом  хвойных и любоваться красотой листопадных растений.

      Надеюсь, что  мои советы оказались полезными и послужат отправной точкой для того, чтобы сделать у себя на участке  такой декоративный модуль.



    Технология монтажа габионных корзин

      Габионы — это объёмные конструкции из металлической сетки с ячейками различной формы. Заполняются они камнями галькой или щебнем. Эта конструкция применяется для защиты дорог от обвалов и русел рек от размывания.  В ландшафтном дизайне габионы нашли так же нашли широкое применение.

      Изготавливаются габионные конструкции из металлической сетки различного кручения  с покрытиями разных типов.  Поливинилхлоридным, гальфановым или цинковым. Легкость транспортировки и монтажа это огромное преимущество габионов. В первую очередь монтируются каркасы а затем насыпаются камни, это и выгодно отличает габионы от других, более объемных и тяжелых материалов, например бетонных блоков. Конструкция может постоянно выдерживать нагрузку до 5000 кг/м.

      Существует два основных типа конструкций — их различие в форме. Первый это коробчатый габион. Второй это матарасный или тюфячный. Первые представляют собой объемные конструкции в форме параллелепипеда, вторые — плоские прямоугольные короба толщиной до 0,5 метра. Матрасно-тюфячными застилают поверхность, они служат для придания формы объектов, часто используются в ландшафтном дизайне в качестве декоративных предметов, а из коробчатых конструкций делают подпорные сооружения мостов, дорог, склонов, откосов.

     Заполняются габионы любым природным камнем. Здесь нужно учесть, что размер камня не должен быть меньше ячейки габиона.

     МОНТАЖ

      На заранее подготовленном участке собирается конструкция посредством обвязки специальной вязальной проволокой. В некоторых случаях эта проволока имеет вид спирали, которая вкручивается в ячейки габионной сетки. Существует еще один вид скрепления – простая обвязка. Ее начинают от верхних углов и производят по схеме: петля, 100 мм, двойная петля, 100 мм, еще одна петля, потом опять двойная и т.д.

    Технологичное решение по монтажу от Компании «МэйнПак»

       Компания «МэйнПак» предлагает техническое решение, существенно облегчающее и ускоряющее монтаж габионов. Монтаж конструкций производится специальным инструментом как пневматическим так и механическим.

    Пневматический инструмент позволяет сократить время монтажа а соответственно уменьшить трудозатраты и количество монтажников занятых на объекте. Скобообжимной инструмент Бостич это инструмент высочайшей надежности и качества от ведущего производителя. Сам инструмент и все его комплектующие производятся исключительно на территории ЕС. Приобретая его, вы получаете неоспоримое конкурентное преимущество в плане сроков, качестве, достойном внешнем виде ваших работ.

    Пневматической скобообжимной пневмоинструмент Bostitch SC7E

      В ситуациях, когда есть необходимость монтажа объектов малой формы и объема. Либо объекты не требуют серьезных трудозатрат, возможно применение ручного инструмента Bostitch HFP9. Ручной скобообжимной инструмент позволяет вас эконмить на затратах и зарабатывать на профессионализме.

    Bostitch HFP9 Инструмент скобообжимной механический

      ОСТ 10323-2003 «Конструкции габионные для гидротехнических противоэрозионных сооружений» требует проводить сборку сетчатых коробов с применением вязальной оцинкованной проволоки либо оцинкованных колец (скоб). Сечение скоб можно подобрать согласно таблице приведенной  ниже:

    Диаметр проволоки сетки, мм

    Диаметр проволоки кромки, мм

    Диаметр проволоки связки или
    сечение оцинкованного кольца (скобы), мм

    2,0

    2,4

    2,0

    2,2

    2,7

    2,0

    2,4

    3,0

    2,0

    2,7

    3,4

    2,2

    3,0

    3,9

    2,4

    Возврат к списку

    Хотите получить быстрый ответ на свой вопрос? Заполняйте.

    Габионные стены — функция, применение, преимущества

    Габионные стены

    Габионные стены — функция, применение, преимущества

    Слово «габион» происходит от старого итальянского слова габбионе, что означает «большая клетка» . Около 7000 лет назад постройки раннего габионного типа защищали берег реки Нил. В средние века габионы использовались как военные форты. В более ранней истории инженеры-строители широко использовали габионы для стабилизации берегов, берегов, шоссе и борьбы с эрозией склонов.С берегов реки Нил, где они были построены по сей день, стены из габиона являются благом для ландшафта. Он используется в течение многих лет в качестве подпорной конструкции гравитационного типа и представляет собой привлекательную, эффективную и дешевую стеновую систему.

    Габионные стены выполняются в основном с целью стабилизации грунта за стеной, но также могут быть выполнены в качестве перекрытия. Стены сделаны из габионных корзин, которые укладываются в один или несколько рядов, в зависимости от высоты стены.Корзины имеют форму клетки и закрываются со всех сторон. Они сделаны из гальванизированных шестигранных сеток и битого камня, которые помещаются в корзины. Подпорные конструкции образуются путем укладки габионных корзин в надлежащий график и представляют собой альтернативное решение для бетонных конструкций в области стабилизации грунта.

    Габионные стены находят применение в основном в дорожном строительстве, например строительство дорог, насыпей, подпорных стенок, защиты откосов, водных преград и т. д., и могут иметь разные функции:

    • создание барьера, предотвращающего эрозию почвы на берегу и укрепление насыпи
    • предотвращение оползней и размывов
    • снижение скорости воды для предотвращения эрозии почвы на водных путях
    • шумоизоляция
    • эстетика заборные конструкции для садов

    Преимущества габионных стен:

    • Эстетичность — стены из габиона выглядят естественно и с использованием натуральных материалов вписываются в окружающую среду
    • Совместимость с окружающей средой — с использованием материала, полученного в результате раскопок значительно снижаются затраты на приобретение и транспортировку.
    • Используется в качестве системы охлаждения в условиях жаркого климата и обеспечивает проходное охлаждение движением воздуха
    • Водопроницаемость — стенки габиона проницаемы и не повреждаются проходящей водой
    • Эффективность габионных стен может увеличиваться в раз, так как растительность заполняет пустоты и укрепляет структуру стены.
    Движение грунта не влияет отрицательно на габионных стен, что является преимуществом по сравнению с более жесткими конструкциями (железобетонные стены).
    Долговечность — каменные блоки — это материалы, которые часто используются, потому что об их долговечности, прочности и стабильности.Обычно камень выбирается из-за эстетических свойств или возможности использования материала, полученного при раскопках.
    Обычные габионные корзины размером 2,0 х 1,0 х 1,0 м. Сетка оцинкованная шестиугольной формы с размером проушины X x Y = 8,0 x 10,0 см.

    После того, как корзины уложены друг на друга, они соединяются оцинкованной проволокой для предотвращения деформации под весом верхних рядов габиона.
    Камни Броккена, используемые в качестве заполнителя, должны быть из натурального камня, устойчивого к атмосферным воздействиям.Камни помещают рядом с габионными корзинами и укладывают вручную или вручную. После заполнения корзины закрываются, а соединения на сетках крепятся кольцами из оцинкованной стали.

    Габионные корзины при транспортировке на строительную площадку складываются, чтобы занимать как можно меньше места. После транспортировки корзины раскладываются, соединяются и подготавливаются к размещению.

    Первый ряд габионных корзин устанавливается на фундамент из камня или бетона, в зависимости от требований проекта. Второй ряд размещен таким образом, что он перемещается от внешнего края к спине на определенное расстояние. После заполнения корзины, пространство за корзиной заполняется подходящим материалом до высоты верхнего ряда габионов.

    На тыльной стороне размещен геотекстиль , чтобы отделить мелкие частицы от каменного материала стены габиона. Этим обеспечивается водопроницаемость и механизм фильтрации, ограничивающий вымывание.

    Типы, компоненты, достоинства и недостатки

    Габионная стена — это проволочная клетка, заполненная камнями, которые обычно укладываются в подпорную стену, они имеют размер куба около 3 футов, а камни диаметром около 8 дюймов.

    Их обычно устанавливают вокруг ручьев в качестве эрозионного барьера или подпорной стены, устанавливают краном и засыпают землей.

    Это дешевле, чем каменная или цементная стена, также используется в качестве пуленепробиваемой стены в военной инженерии, поскольку ее можно быстро возвести.

    Здесь мы узнаем о габионных стенах, компонентах габионных стен и многом другом.

    Общие сведения о габионных стенах:

    Габионные стены, как правило, выбиты (наклонены назад к откосу) или назад вдоль склона, а не крутые.

    Их можно использовать для направления движения паводковой воды вокруг уязвимой конструкции.

    Ступенчатая плотина Габион часто используется для речных тренировок и борьбы с наводнениями; ступенчатая конструкция увеличит скорость рассеивания энергии в канале.

    Типы габионных стен:

    Эти стены выбираются в зависимости от их стоимости и функции, а также распространенных типов габионных стен, а именно:

    1. Габионная корзина:

    Это чистая проволочная сетка, производимая в размерах коробки и различного размера, используются на шоссейных и железнодорожных работах.

    Это экономически выгодно, если есть наполнитель или поблизости от строительной площадки находятся шахты.

    2. Габион Матрас:

    Их также называют настенными габионами матрасов Рено, он имеет меньшую высоту, чем другие типы.

    Используется для покрытия каналов для предотвращения коррозии, следовательно, имеет дело со скоростью, вызванной волнами и эрозией.

    Стандартный размер: 6 метров в длину, 2 метра в ширину и 0,3 метра в высоту.

    3. Габионные мешки:

    Эти разновидности габионов образуются быстро, это пористая и гибкая структура.

    Применяются при гидравлических работах в аварийных ситуациях.

    4. Габионная проволочная сетка:

    Они используются для защиты от камней и камнепадов на шоссе и железных дорогах.

    Поддерживает устойчивость склона, прилегающего к автомагистралям и железным дорогам, используемым в качестве противоэрозионных уклонов.

    Эта комбинация с армированием георешеткой увеличивает прочность грунта насыпи.

    Преимущества GABION WALL:

    Эстетический вид:

    Стены из габиона выглядят естественно и вписываются в окружающую среду с использованием натуральных материалов.

    Водопроницаемость:

    Они проницаемы и не повреждаются при прохождении воды.

    Эффективность:

    Емкость габионных стен может быть увеличена за счет заполнения растительностью и укрепления конструкции стены.

    Прочность:

    Каменные блоки — это материалы, которые используются благодаря их долговечности, прочности и устойчивости.

    Обычно камень выбирают из-за его эстетических характеристик или использования этого материала, полученного в результате раскопок.

    Экологически чистый:

    Стены габиона могут быть заполнены вторичными материалами, такими как бетон или камень, которые бесполезны для строительных проектов, сократит свалки и потребление топлива.

    Использование материалов, созданных в результате земляных работ, значительно снижает затраты на закупку и транспортировку.

    Проницаемость:

    Обеспечивает автоматический и естественный дренаж, устраняя необходимость в установке дренажных труб.

    Прочность:

    Они достаточно сильны, чтобы противостоять наводнениям, давлению льда и земли.

    Гибкость:

    Эта характеристика позволяет габионным стенам оседать и деформироваться без разрушения и эффективного повреждения.

    Недостатки габиона Стена:

    • При неправильном размещении в ландшафте габион может быстро разрушиться и усилить эрозию.
    • При использовании для стабилизации берега реки габионная стена увеличивает расход воды и размывает берег непосредственно вниз по течению.
    • Некоторые корзины из габиона на рынке неисправны и распадутся в течение нескольких месяцев.

    Применение габионовой стены:

    • Подпорные конструкции используются в плотинах и резных сооружениях, таких как подпорные стены, облицовка и опорные стены.
    • Они используются для защиты от коррозии конструкций для защиты морских стен, берегов реки, каналов, плотин, плотин, водохранилищ и озер.
    • Цилиндрический металлический габион используется при строительстве плотины или фундамента.
    • Используются в качестве подавителя шума.
    • Стена из габиона используется в качестве временной стены от наводнения.
    • Они также используются для изменения направления паводковой воды вокруг слабой конструкции.
    • Ступенчатые габионы увеличивают рассеивание мощности в каналах.
    • Используется для эстетических функций.
    • Используется в подпорной стене на носке активного откоса.
    • Используется для уменьшения и предотвращения выветривания или эрозии.
     Также прочтите: Каменная стена, несущая стена и парапетная стена

    Заключение:

    Подпорная стена из габиона является гораздо более инновационной по сравнению с обычными стенами, поскольку они экологически безопасны для окружающей среды.

    Эти стены прочные, гибкие, стабильные, быстро и легко монтируются.

    Это наиболее экологически чистый и экономичный способ возведения подпорных стен.

    Габионные конструкции, типы габионов, габионный бокс, матрасы Рено, габионные мешки, системы Green Mattremesh

    Применение габионов включает в себя самые разные направления: от дорожного строительства до благоустройства территорий, от частной берегозащиты до сооружения искусственного водоема с насыпями километра. Логично предположить, что в каждом конкретном случае будет использоваться габионная конструкция определенного типа.Где-то критическая высота подпорной стены, где-то — зона покрытия. В зависимости от этого будут меняться не только размеры габионных конструкций, но и их тип.

    Проволока габионная:

    1. Предел прочности при разрыве: проволока для изготовления сетки с заменой для связывания габионов между собой, имеет временную прочность на разрыв 35-50 кг / мм 2 .
    2. Относительное удлинение: Перед изготовлением сетки должно быть выполнено испытание на образце проволоки длиной 25 см мини — аномальное удлинение — 10%.
    3. Прочность цинкового покрытия: покрытие должно быть прочным и выдерживать не менее 5 оборотов при намотке цилиндрического стержня диаметром, равным 3 м проволоки, и оно не должно трескаться и ломаться до степени, которую можно удалить с помощью пальцы.

    Виды габионных конструкций

    • Габионы коробчатой ​​формы
      Габионы коробчатой ​​конструкции — самый популярный вид габионов универсального применения. Это значит, что при желании можно оставить все попытки оптимизировать конструкцию и просто использовать коробчатые габионы наиболее подходящего размера.Они имеют классическую структуру — прямоугольную проволочную сетку, заполненную камнями, и могут использоваться для возведения подпорных стен, насыпей и берегов, а также для ландшафтного дизайна.
    • Габионы box-large (Джамбо-габионы)
      Если речь идет о быстром покрытии большой площади, мы рекомендуем использовать габионы Jumbo — увеличенные габионные конструкции, длина которых может достигать 6 метров. Это позволяет сэкономить время, например, при установке подпорной стены или террасы, где решающее значение имеет длина объекта.такие габионные конструкции могут сэкономить деньги, по крайней мере, при установке.
    • Матрасы Reno
      Матрасы Reno — еще один вид коробчатых габионных конструкций, который отличается от других габионов длиной и высотой. Принцип устройства габионов этого типа заключается в том, что они часто имеют высоту всего несколько сантиметров и используются там, где нужно быстро покрыть большую площадь и не приподнимать ее, а просто для усиления.

    В частности, габионные конструкции этого типа часто используются для защиты берегов, так как при их установке нет необходимости снимать верхний слой земли.

    Мешковые габионы
    Габионные конструкции по форме рекомендуются для возведения башен. Конечно, обычные коробчатые габионы для этого тоже подходят, но нельзя упускать из виду дизайнерскую задумку своего проекта: возможно, в ее основе — округлые предметы и отсутствие каких бы то ни было углов.

    Зеленая матовая сетка
    Когда дело доходит до улучшения подвижного грунта, рекомендуется использовать габионную конструкцию, более известную как маттремеш-система.Это тот самый габион, который крепится к арматурному стержню. Она буквально вживляется в землю и останавливает свое движение, а габион оказывается на виду и со временем исчезает под слоем растений.

    Система под названием green mattremesh отличается наличием еще одного внутреннего слоя — биоразлагаемой ткани. Эта габионная конструкция, на самом деле, отличное питательное вещество для селекции растений, поэтому, если вы хотите восстановить зеленый покров местности как можно быстрее, лучший способ его найти.

    Запрос на наш продукт

    При обращении к нам просьба предоставить подробные требования. Это поможет нам дать вам действительное предложение.

    Характеристики и преимущества габионных конструкций

    После завершения конструкции габионные конструкции приобретают большую прочность, накапливаются на самих частицах почвы и становятся частью природного ландшафта. Основными достоинствами конструкции габион являются:

    Гибкость. Наши конструкции способны выдерживать внешние нагрузки без разрушения. Конструкции из габиона поглощают атмосферные осадки, не разрушая при этом саму структуру почвы. В нестабильных почвах, а также в зонах эрозии это качество особенно важно.

    Проницаемость. Высокая проницаемость габионных конструкций исключает гидростатические нагрузки. Дренаж и стабильность делают их идеальными для защиты склонов от эрозии.

    Прочность. Сетчатый материал нашей конструкции имеет переменную растягивающую нагрузку от 3500 до 5000 кг.по абсорбции. метр. Благодаря такой конструкции габион выдерживает любые нагрузки. Эффективность габионных конструкций не снижается, а возрастает с возрастом, так как происходит уплотнение наносов почвы в пустотах габионов и начало прорастания растительности на поверхности. Таким образом, габионы становятся дружелюбными строительными блоками.

    Экологичность. Поскольку габионные конструкции не должны препятствовать росту растительности и сливаться с окружающей средой, они являются естественными строительными блоками для украшения ландшафта.

    Красиво. Поскольку габионные конструкции не только долговечны, но и эстетичны, попробуйте вписать их в ландшафт, это может придать всей конструкции целостность и устойчивость. Для этого выберите подходящий для вашего озеленения способ.

    Экономичность. Наши конструкции более экономичны, чем жесткие или полужесткие конструкции, так как обладают следующими преимуществами: низкие эксплуатационные расходы, минимальный объем работ по подготовке базовых помещений, простота строительства, не требует квалифицированного труда для монтажа, не требуется удельная стоимость дренажных систем, так как габионные конструкции проницаемы.

    Простота установки. Для установки габионов не требуются обширные подготовительные работы, и они устанавливаются быстро и легко.

    Вы можете отправить запрос на приобретение нашей продукции по адресу samuel@enzarindustry. com.

    Запрос на наш продукт

    При обращении к нам просьба предоставить подробные требования. Это поможет нам дать вам действительное предложение.

    Наука о габионах в борьбе с эрозией

    Эрозия почвы — распространенная проблема как в сельских, так и в городских районах.Если оставить его неконтролируемым, это может привести к потере верхнего слоя почвы, который имеет жизненно важное значение для посадки и роста растений. Одним из наиболее эффективных способов борьбы с эрозией почвы является использование габионных стен.

    Что такое габионные стены?

    Габионные стены представляют собой проволочные корзины коробчатой ​​формы, изготовленные из шестиугольной сетки из стальной оцинкованной проволоки. «Ящики» заполнены прочными осколками горных пород и сложены друг на друга, образуя гравитационную стену.

    Габионные стены зависят в первую очередь от плотности фрагментов горных пород для поддержания внутренней устойчивости и их веса, чтобы противостоять гидравлическим и земным силам.

    Для чего они используются?

    Габионные стены в основном сконструированы для того, чтобы мягко замедлять скорость стекания во время просеивания почвы, которую они переносят. Они также используются для устранения проблем с просачиванием на склонах. В основном это происходит на рыхлых почвах. Их также можно использовать в районах с проблемами воды и почвы, где условия почвы, скорость воды, турбулентность воды и ожидаемый растительный покров установлены таким образом, что может вызвать эрозию почвы в условиях расчетного потока.

    Габионы также играют ключевую роль в дорожном строительстве.В дорожном строительстве габионные стены стабилизируют дорогу, в основном, когда дорога строится на склоне.

    История Габионов

    Стены габиона датируются 7000 лет назад, когда египтяне использовали их для контроля паводковых вод из реки Нил. Они плели габионовые корзины из тростника, насыпали в них небольшие камни и расставляли вдоль Нила. Результатом стало значительное снижение эрозии реки и предотвращение паводковых стоков, которые уничтожили урожай в сезон дождей.

    Военное использование

    В средневековье габионы использовались как перевернутый окоп, защищавший солдат от вражеского огня. Этот метод также использовался во время Гражданской войны в США. Эти ранние конструкции габиона имели открытые верх и низ. Они были сделаны из лозы и засыпаны землей, чтобы служить военными укреплениями.

    Эти габионные стены использовались для защиты артиллерийских орудий и скреперов. Плетеные баллоны были относительно легкими, и их можно было легко переносить по поезду с боеприпасами.На поле боя их можно было поставить вертикально, сложить друг на друга и засыпать землей, чтобы образовать эффективную стену вокруг орудия. Их также можно было использовать как пуленепробиваемый парапет вместе с соком.

    Когда началась Крымская война, хвороста не хватало. Это привело к тому, что солдаты стали использовать железный лом, полученный из тюков сена. Этот дизайн вдохновил на создание стен из габиона, наполненных железом.

    Сегодня военные используют габионные стены для защиты своих баз от осколочного, взрывного, минометного или артиллерийского огня. Примерами экспедиторских операционных баз (FOB), в которых используются габионные стены, являются столовые, спальные помещения и любые другие места, где сосредоточено большое количество незащищенных солдат.

    Гражданское строительство

    Чаще всего габионные стены в гражданском строительстве использовались в конце 1800-х годов для стабилизации береговых линий, склонов и берегов рек от эрозии почвы. Другие применения в этой области включают подпорные стены, временные защитные стены, шумозащитные барьеры, фильтрацию ила от стока, подготовку рек, облицовку каналов и строительство временных плотин.

    За прошедшие годы использование габионных стен расширилось, поскольку они используются как в военных, так и в гражданских инженерных проектах. Некоторые архитекторы также включили в свои проекты габионные стены. Стены из габиона подчеркивают дизайн здания и придают ему солидность, не говоря уже о дополнительной эстетической привлекательности, которую они придают.

    Виды габионов

    Тип габиона, используемого в любом проекте, зависит от стоимости и функции. При этом существует четыре типа габионов. В их числе:

    1. Габионные корзины

    Корзины габионов обычно изготавливаются из проволочной сетки и имеют форму коробки.Они различаются по размеру и в основном используются на дорогах и железных дорогах. Корзины из габиона — это экономичный выбор для любого проекта, особенно если наполнитель доступен на месте.

    1. Габион Матрас

    Габионные матрасы, также известные как матрасы Reno, имеют меньшую высоту, чем другие типы. В основном они используются в облицовке каналов для предотвращения эрозии. Они борются с эрозией, вызванной волнами и эрозией, за счет снижения скорости воды.

    1. Габионные мешки

    Габионы этого типа изготавливаются из пористых гибких структур, включая конструкции из цилиндрической проволочной сетки.В основном они используются для гидравлических работ в аварийных ситуациях, так как их можно быстро построить.

    1. Проволочная сетка Габион

    Габионы данного типа используются для защиты поверхностей железных дорог и автомобильных дорог от камнепадов и камнепадов. Они поддерживают устойчивость склона, прилегающего к железным и автомобильным дорогам, а также используются в качестве противоэрозионных средств, обеспечивая усиленное покрытие рыхлого материала.

    Применение габионных стен

    Габионные стены часто используются в качестве подпорных конструкций, таких как облицовка и стены башен, подпорные стены, насыпи и вырубки.Их также можно использовать в качестве шумозащитных экранов, временных защитных перекрытий или для эстетических целей, включая элементы ландшафта и облицовку. Защита берегов реки, морские стены, плотины, берега каналов, пазы и плотины — это приложения для предотвращения эрозии и защиты берегов озер и водохранилищ. Стены из габиона также могут использоваться для отвода паводковых вод вокруг слабых конструкций или при строительстве дамб и фундаментов. Наконец, их можно использовать для увеличения рассеивания энергии в каналах, как в случае ступенчатых габионных конструкций.

    1. Прочность

    Габионы — самый надежный из всех методов борьбы с эрозией почвы. Они также обладают высокой стойкостью к атмосферной коррозии, что обусловлено цинковым покрытием проволочной сетки и дополнительным покрытием из ПВХ. Стены из габиона также могут поддерживать рост растений наверху, который действует как щит от элементов и обеспечивает дополнительное укрепление, сцепляясь с почвой на месте.

    1. Проницаемость

    Стены из габиона обеспечивают легкий и мгновенный дренаж.Это устраняет необходимость в дренажных трубах в большинстве случаев.

    1. Гибкость

    Стены из габиона могут оседать и деформироваться без потери своей эффективности. Это делает их особенно подходящими при движении по воде и неустойчивой почве.

    1. Экономичный

    Стены из габиона более экономичны с точки зрения труда и материалов, чем другие альтернативы, особенно когда наполнитель доступен на месте.

    1. Прочность

    Стены габиона очень прочные и устойчивые.Это делает их особенно подходящими для противодействия ливневой силе, силам наводнения, давлению земли и льда.

    1. Экологичный

    Переработанные материалы можно использовать в качестве наполнителя и помещать в клетку для габиона. Почва в промежутках между заполнителями позволяет растительности со временем расти. Также материалы, используемые при строительстве габиона, не подвержены влиянию элементов и, следовательно, не влияют на окружающую среду.

    Техническое обслуживание Габиона

    Габионные конструкции состоят из стальной проволочной сетки, обработанной антикоррозийным средством, заполненной зернистым материалом для образования гравитационной структуры.Вес конструкции позволяет ей выдерживать давление, оказываемое на нее сзади. Хотя стены из габиона очень прочные, они все же подвержены механическим повреждениям из-за ударов и деформации.

    Техническое обслуживание габиона включает визуальный осмотр, обычно проводимый ежегодно. Любые повреждения, обнаруженные во время осмотра, следует рассматривать в соответствии с назначением габиона. Стены из габиона, которые служат таким важным целям, как возведение плотин, должны быть немедленно отремонтированы, чтобы остановить дальнейшее повреждение и минимизировать риск, который они представляют в этом поврежденном состоянии.

    Аномалии, обнаруженные при визуальном осмотре габионных стен, могут включать: сломанные компоненты, локализованное выпуклость лица, растительность на лице, повреждение в результате вандализма или удара, или чрезмерное попадание воды через лицо.

    На что следует обратить внимание при осмотре габиона?

    1. Небольшие локальные повреждения от удара

    Отдельные сломанные, расколотые или поврежденные компоненты клетки не влияют на структурную целостность габиона и при необходимости могут быть отремонтированы на месте. Однако, если несколько компонентов габиона сломаны в одной и той же области, это может повлиять на целостность других участков на стене габиона. Ремонт должен быть произведен профессионалами.

    1. Крупные повреждения при столкновении

    Это может представлять серьезный риск для структурной целостности габионной стены и, следовательно, должно ремонтироваться профессионалами, поскольку может потребоваться восстановление с локальной опорой для свалки или водоема за габионовой стеной.

    1. Раскопки у стены

    Наличие выемки возле стены габиона может повлиять на целостность конструкции.Однако степень риска раскопок зависит от глубины и близости к габионовой стене. Любая выемка у стены глубиной более 0,5 метра может повлиять на устойчивость фундамента и привести к обрушению габионной стены.

    1. Растительность

    Клетки для габионов заполнены инертным щебнем, поэтому они не подвержены росту растений изнутри стены. Растительность, растущая поверх стены, никак не влияет на конструкцию. Однако любую растительность, растущую внутри габиона, следует немедленно удалить.

    Геотекстиль

    Геотекстиль — это полупроницаемый текстильный материал, используемый для улучшения характеристик почвы. Они могут фильтровать, разделять, укреплять, защищать и дренировать при использовании вместе с почвой. Геотекстиль идеально подходит для самых разных инфраструктурных работ, таких как дороги, свалки, гавани и другие объекты гражданского строительства.

    Виды геотекстиля

    Геотекстиль изготавливается из полимеров, таких как полиэстер и пропилен. Они делятся на три категории в зависимости от того, как они сделаны.В их числе:

    1. Геотекстиль тканый

    2. Геотекстиль трикотажный

    3. Геотекстиль нетканый

    1. Тканый геотекстиль

    Это одни из наиболее часто используемых геотекстилей. Они производятся с использованием тех же технологий, которые используются при производстве типичных текстильных изделий для одежды. Процесс ткачества включает в себя пряжу с разрезной пленкой, мультифиламентную или моноволоконную пряжу, ткающуюся в машинном и поперечном направлениях.Нить, идущая по длине, называется основой, а нить, идущая перпендикулярно, — утком. Ткани могут быть изготовлены из полиэстера или полипропилена или их комбинации.

    1. Геотекстиль трикотажный

    Трикотажный геотекстиль изготавливается путем соединения ряда петель пряжи вместе. Они производятся с использованием техники вязания в сочетании с другими методами геосинтетического производства, такими как ткачество, и обычно изготавливаются из полиэстера.

    1. Нетканый геотекстиль

    Нетканый геотекстиль изготавливается из короткого штапельного волокна или непрерывного полиэфирного или полипропиленового волокна. Склеивание волокон осуществляется механическими или химическими методами или их комбинацией, включая конструкцию игольчатого пробойника.

    Те, которые изготавливаются посредством механического сцепления или термического соединения, имеют толщину от 0,5 до 1 мм, а химически связанные геотекстильные материалы имеют толщину до 3 мм.

    Функции геотекстиля

    1. Разделение.

    При производстве дорог используется геотекстиль для предотвращения смешивания двух соседних грунтов. Аналогичный подход используется в габионных стенах и других подпорных стенах путем отделения грунта от габионовой засыпки или дренажного камня от грунтового засыпного материала. Прекрасным примером этого применения на дорогах является земля земляного полотна, граничащая с крупнозернистой почвой. В этом случае используется геотекстиль для сохранения прочностных характеристик заполнителя и дренажа.

    1. Фильтрация

    Геотекстиль способствует сохранению почвы, позволяя воде свободно стекать через почву с ограниченными потерями почвы. Этому способствуют пористость и проницаемость геотекстиля.

    1. Арматура

    Введение геотекстиля в почву улучшает структурную целостность почвы, так же, как сталь делает с бетоном.

    1. Уплотнение

    При строительстве и ремонте дорог между существующим и новым слоем асфальта укладывается слой нетканого геотекстиля.Затем он впитывает асфальт, тем самым действуя как водостойкий мембранный слой, который сводит к минимуму попадание воды на дорожное покрытие.

    Габионные стены используются уже более 7000 лет. Хотя изначально они использовались как средство сохранения почвы, их применение в военных и гражданских инженерных проектах значительно расширилось. Стены из габиона — относительно простые конструкции, но важно проконсультироваться с инженером-строителем, если вы хотите использовать их для больших и ответственных проектов.Это гарантирует, что структура не только прослужит дольше, но и обеспечит желаемый результат.

    Габионная стена и габионная конструкция

    Мы являемся бесспорным мировым лидером в производстве, проектировании и поставке габионных стен

    Габионы

    Maccaferri представляют собой клетки, изготовленные из плетеной стальной проволочной сетки с гексагональной двойной скруткой. Наши габионы поставляются в разобранном виде, собираются и засыпаются камнями на строительной площадке.

    Эти модульные блоки находят множество применений и обычно используются для формирования гибких, проницаемых и монолитных конструкций, таких как подпорная стенка из габиона, облицовка каналов, гидравлические регулирующие конструкции и защита от эрозии.Они также все чаще используются в архитектурных приложениях.

    Корзины для габионов Maccaferri изготовлены из высококачественной стальной проволоки, оцинкованной для обеспечения долговременной защиты от коррозии . Дополнительное защитное полимерное покрытие наносится также на габионы, которые предполагается использовать в более агрессивных средах или где требуется более длительный расчетный срок службы.

    Для усиления конструкции все края сетчатой ​​панели окантованы проволокой большего диаметра.

    Наше новое полимерное покрытие PA6 было добавлено к нашему ассортименту защитных покрытий, чтобы предложить решение для тех проектов, которые требуют улучшения экологических и технических характеристик существующих на рынке сетчатых продуктов с покрытием из ПВХ и HDPE.

    Наши габионы производятся на наших заводах по всему миру. Система менеджмента и производства на многих наших заводах сертифицирована в соответствии с ISO 9001.

    На выбранных заводах габионная сетка производится в соответствии с CPR — Постановление о строительной продукции 305/2011, имея маркировку ЕС в соответствии с ETA-09/0414.Система менеджмента и производства сертифицирована в соответствии с ISO 9001 и ISO 14001 (в отношении системы экологического менеджмента).

    Наши габионы Jumbo используются в крупномасштабных проектах гражданского строительства, где должны быть возведены большие объемы габионов. Идентичны по концепции нашим обычным габионам, габионы Jumbo намного больше!

    Предварительно заполненные габионы

    Cubiroc ™ представляют новое поколение габионов для Maccaferri. По сравнению с традиционными габионами, которые заполняются на стройплощадке, блоки Cubiroc ™ предварительно заполняются, а затем транспортируются в проект, готовые для использования в работах.

    Maccaferri Green Габионы — это модульные габионы, используемые для стабилизации, восстановления и защиты от эрозии водотока.

    MacSoil представляет собой призматический (или трапециевидный) элемент габиона, созданный из двухскрученной шестиугольной тканой стальной проволочной сетки. Он используется для создания подпорных конструкций небольшой высоты или для защиты облицовки и имеет окончательный вид естественного склона с растительностью.

    Габионы для мешков представляют собой цилиндрические корзины, изготовленные из плетеной стальной проволочной сетки с гексагональной двойной скруткой.Трубчатые блоки на строительной площадке засыпаются габионным камнем и плотно закрываются шнурами. Затем этот модульный блок используется для защиты от эрозии берегов реки, защиты опор мостов от размыва или в любой ситуации, которая требует немедленной защиты от эрозионного воздействия воды.

    Maccaferri Strong Face габионы — отличное решение для использования, когда габионная стена или облицовка требуют более прочной, чем обычно, облицовки. Блоки могут использоваться там, где есть более высокие нагрузки внутри габионной конструкции или в ситуациях, когда требуется более высокая стойкость к истиранию на поверхности габиона

    .

    МОДУЛЬНЫЕ СИСТЕМЫ ГАБИОНА ™ | Подпорные стены из габиона

    Гибкость: Подвергаясь переменным силам растяжения и сжатия, присущая габионовой конструкции гибкость позволяет ей деформироваться, а не ломаться.Это предотвращает потерю структурной эффективности. Деформация в ответ на проседание фундамента или внутреннее напряжение — это функциональная особенность, а на самом деле преимущество — это не ошибка.

    Прочность : Так как габионы соединяются в единое целое, проволочная сетка чрезвычайно прочна при растяжении. Каркас из проволочной сетки — это не просто емкость для каменной набивки, а усиление всей конструкции. Дополнительная прочность достигается за счет использования вертикальных диафрагм.Эти диафрагмы прикреплены к основанию габионов, чтобы ограничить внутреннее движение каменного заполнения и обеспечить дополнительное усиление. Эффективность габиона не снижается с возрастом, а увеличивается. В первые периоды использования ил и растительность будут собираться в каменной насыпи, образуя естественную постоянную структуру, улучшая окружающую среду.

    Проницаемость: Промежуточные пространства в каменном заполнении внутри корзин обеспечивают высокую степень проницаемости по всей конструкции, устраняя необходимость в дренажной системе и предотвращая накопление гидростатического давления, которое смещает и растрескивает бетонные конструкции.Таким образом, при проведении речных работ давление и противодавление на берегах из-за различий в глубине воды между паводком и маловодьем также устраняются.

    Экономия: Габионы из проволочной сетки дешевле, чем большинство строительных материалов. Градуированная каменная кладка обычно доступна на месте. Вместо камня можно использовать отходы, такие как бетонный щебень.

    Снижены затраты на строительство; неквалифицированные рабочие могут легко научиться устанавливать MODULAR GABION SYSTEMS ™, заполнять и закрывать их должным образом.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
