Кессон в архитектуре это. Кессон (архитектура)

Содержание

1. Кессон в архитектуре это. Кессон (архитектура)
   • История
2. Кессонные потолки из пенопласта. Потолок из пенопласта своими руками
   • Монтаж фальшпотолка из пенопластовых плит
3. Имитация кессонного потолка. Особенности кессонных потолков

Кессон в архитектуре это. Кессон (архитектура)

.

История

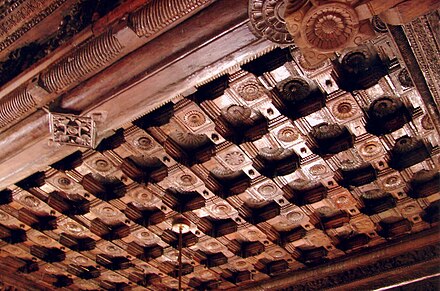

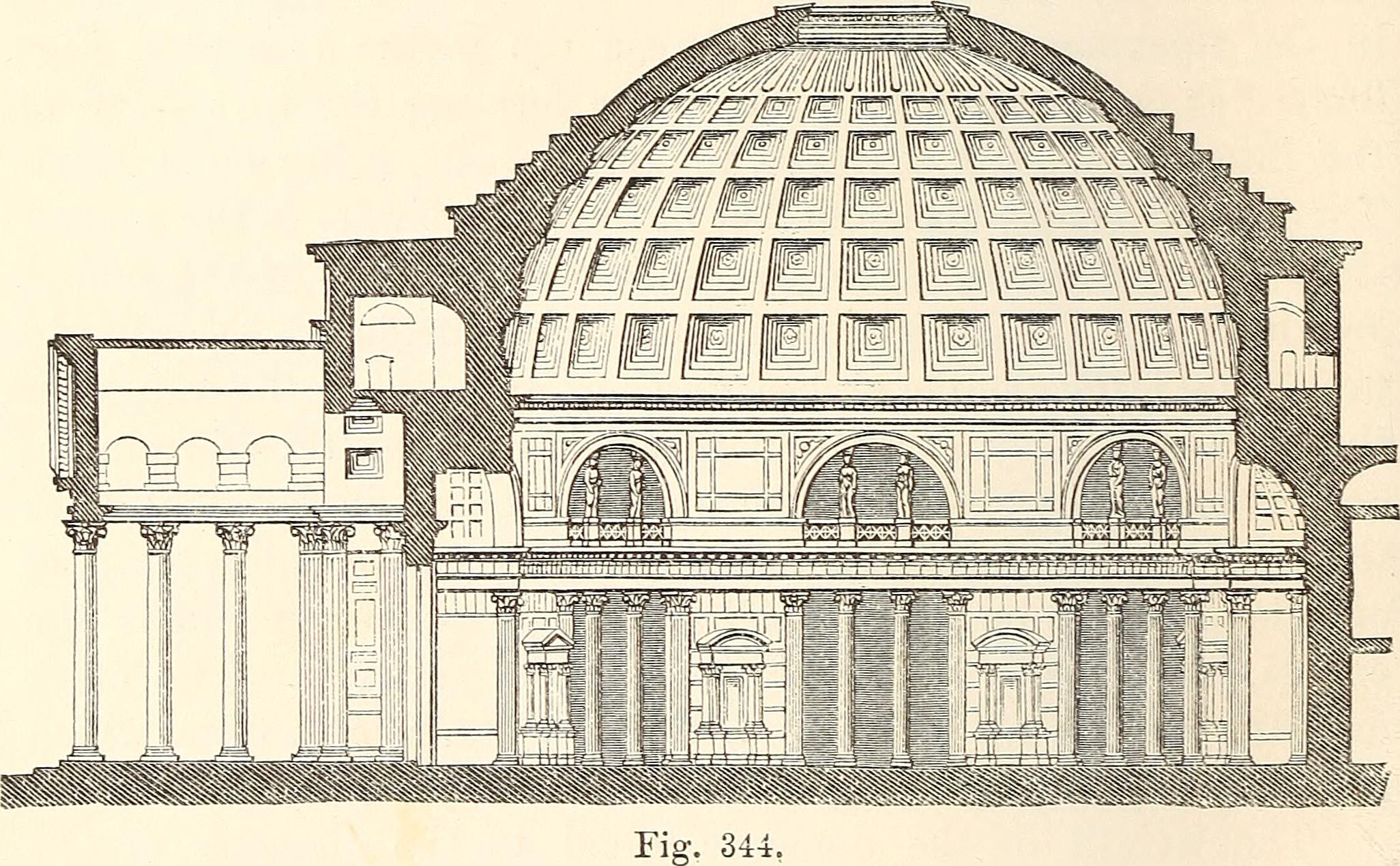

Возникновение кессонов как архитектурного элемента зданий и сооружений связано с конструктивными особенностями простейшей стоечно-балочной строительной системы. При пересечении продольных и поперечных деревянных балок плоского перекрытия образовывались углубления прямоугольной формы. Древние греки называли такие конструктивные углубления калимматии или калиммы (от kalymmatos

. Вих закрывали плитками из.использовали для этого плитки из терракоты или мрамора. Позже кессоны стали украшать лепниной, росписью.

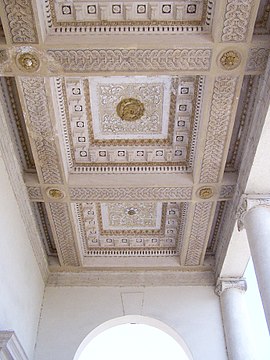

Вархитектуре, имитировавшей древнегреческую стоечно-балочную конструкцию в камне или бетоне, углубления различной формы в каменных сводах, куполах, арках приобрели собственное практическое значение: они позволяли уменьшить массивность перекрытий без снижения их несущей способности. В эпохукессонированные перекрытия делались из дерева или камня и часто использовались как элемент художественного оформления интерьеров дворцов. Вв периодхудожники расписывали кессоны сюжетами, как правило, на.

В современной архитектуре кессоны могут как иметь чисто эстетическое значение, так и совмещать конструктивную и декоративную функции, а также использоваться для улучшенияпомещения, создания различных визуальных эффектов (например, визуально увеличивать высоту потолка или свода), служить нишами для установки светильников.

Кессонные потолки из пенопласта. Потолок из пенопласта своими руками

Для этого используется такой универсальный материал, как пенопласт. Что касается результата, то, взглянув на фото уже отделанного фальшпотолка пенопластом, вряд ли его можно будет отличить от того же гипсокартона.

Вот об этом виде и стоит рассказать подробней. Пенопласт имеет широкий ряд, применение и массу преимуществ перед другими отделочными материалами. Например:

• дышит. За счет своей фактуры материал не образует каких-либо пленок, мешающих циркуляции воздуха;
• сохраняет тепло.

  Это, пожалуй, одно из главных эксплуатационных свойств пенопласта. Действительно, сделав фальшпотолок, вы сохраните больше тепла;

• гибкость. Этот материал поддается резке, из него можно делать имитацию лепки, например;
• простота монтажа. Об это расскажем подробно. Однако стоит заметить, что фальшпотолок не нуждается в профилях, саморезах и прочих элементах.

Монтаж фальшпотолка из пенопластовых плит

Для того чтобы приступить к работе по монтажу плит, достаточно очистить основание потолка от жира и пыли.

Никакой специальной подготовки такому способу оформления потолка не требуется. Это реальная экономия времени и средств на установку.

Потолочные плитки из пенопласта, как правило, выпускаются размерами 50х50 см, либо прямоугольниками 16,7х100 см.

После выбора необходимых плит и подготовки поверхности, можно приступать к оклеиванию. Для этого лучше всего использовать специальный клей. Как правило, он продается там же, где и плиты. После работы дать немного времени, пока все высохнет.

Все, фальшпотолок из пенопласта без особого труда готов.

Дальше его можно красить водоэмульсионной краской для получения необходимого оттенка.

Этот вариант позволит без проблем сделать аккуратный потолок, а главное, скрыть его недостатки. По краям можно пустить специальный плинтус или багет из того же материала, что и плиты.

Еще одним преимуществом подобного фальшпотолка является его эксплуатация. Во-первых, пенопласт не образовывает трещин.

Во-вторых, этот материал благодаря синтетической структуре не является благоприятной средой для развития плесени и грибка, поэтому потолочные плиты можно использовать в комнатах с повышенной влажностью, например, в ванных.

И, в-третьих, пенопласт относится к негорючим материалам, соответственно, является безопасным, при этом экологически чистым.

Имитация кессонного потолка.

Особенности кессонных потолков

Кессонный (лакунарный) потолок – это особый вид потолка, который состоит из углублений, балок и ячеек («кессон» — многоугольное углубление). Еще такие потолки называют декоративными. Что касается кессонов, то они могут быть не только квадратными, но и круглимы. Среди кессонов известны поперечные и продольные балки с орнаментом, лепные розетки, карнизы, бордюры, профилированные переходы к стенам, живопись на поверхности потолка.

Кессонные потолки изобрели в Античной Греции. В то время они выполняли скорее практическую функцию, нежели декоративную, — они уменьшали массу плит, тем самым позволяя снять лишнюю нагрузку с балок. Для красоты их просто украшали рисунками и лепкой. Эта технология очень древняя. Об этом свидетельствуют находки археологов, найденные при раскопках некрополя, когда были обнаружены потолки такого типа, датированные 7 веком до н. э. Во времена Ренессанса были популярными деревянные кессонные потолки. Тогда ими отделывали дворцы.

Кессонные потолки способны без сомнения придать внушающий вид любому помещению, будь то гостиная, спальня, кабинет, бильярдная или библиотека. Данный вид отделки потолка также уместен в престижном офисе, потому что он выражает мощь и статус компании. Кроме того кессонный потолок выглядит великолепно в загородном доме или коттедже, оформленном в классическом стиле. Подобный потолок позволяет сделать конструкцию легче и создать хорошую акустику.

Чаще всего такая техника используется в помещениях с высокими потолками, где создается впечатление огромного пространства. Делаются кессонные потолки в комнатах, высота которых составляет не меньше 2,5 метров. В маленьких помещениях такой потолок не будет смотреться достаточно эффектно. Также следует учитывать архитектурный стиль, но если вы любите экспериментировать и создавать что-то новое, можете выбрать кессоны разных форм и стилей (но, конечно, такие стили как хай-тек и поп-арт не допускают подобного дизайна потолка).

Кессонные потолки – отличное решение для зданий старого типа, высота стен которых составляет близко 3 метров. Однако в этом случае возникает другая проблема: иногда хочется сместить, опустить потолок, чтобы комната получила правильные пропорции, а человек себя не ощущал запертым в огромной коробке. На выручку придут декоративные такие деревянные плиты коричневого окраса, как на фото кессонных потолков.

Кессонные потолки могут применяться не только для обустройства потолочного свода, но и для декорирования внутренних поверхностей арок. Конструкция кессонных потолков умело скрывает неровности имеющихся несущих перекрытий и избавляет от надобности выравнивания поверхности перед отделкой. При помощи данной конструкции потолка получится легко спрятать вентиляционные короба, трубки системы кондиционирования и электропроводку к светильникам. Потолки являются идеальными в плане геометрии и защищенными от различного рода деформаций.

Кессоны – декоративный подвесной потолок или конструкция перекрытия?

26.05.2013 Игорь Свидерский

В современном строительстве термин «кессон» обозначает, прежде всего, декоративный подвесной кессонный потолок, являющийся одним из ключевых элементов интерьера классического стиля, колыбелью которого была древняя Эллада. Но, если обратиться к истории античной архитектуры, то в ней представлены примеры, прежде всего, конструктивного, а не декоративного применения кессонов. Древние греки и римляне использовали кессоны, как несущую конструкцию для междуэтажных перекрытий и покрытий зданий и только после этого украшали их всевозможным декором.

Так что же такое кессоны и как они могут быть применены – только как стилизованные под классику декоративные элементы интерьера или как компоненты конструктивной системы здания, являясь основой несущей конструкции перекрытий?

Кессоны (от французкого caisson — ящик, от немецкого Kassette – кассета) — квадратные или многоугольные углубления в потолочном своде, в арке или в горизонтальном перекрытии.

Большая немецкая энциклопедия Брокгауза уточняет: «кессоны должны облегчать покрытие и членить его на несущие ребра».

Как уже отмечалось, первыми применять кессоны при строительстве стали древние греки, которые заметили, что если снизу из толстой оболочки каменного свода выдолбить отдельные углубления, то конструкция не теряет своих несущих способностей, становясь при этом гораздо легче. Более того, ритмичный характер углублений делает кессонный потолок более привлекательным, а если его украсить лепниной или рисунком, то и вовсе роскошным.

Классические виды кессонных потолков

Если говорить о кессонах, как о несущей конструкции, т.е. как о конструкции кессонных перекрытий, то их можно описать следующим образом: это система балок, расположенных с небольшим шагом (не более 1,5 метров), которые пересекаются в одном уровне и покрыты сплошной полкой (плитой).

Кессонные перекрытия

Конструктивная схема кессонного перекрытия — это, чаще всего, схема перекрытия с главной и второстепенной балками.

Конструктивная схема кессонных перекрытий

В современном строительстве, с появлением железобетонных плит перекрытий, кессонные конструкции, как более трудоемкие, стали применяться крайне редко.

Сегодня целесообразность их использования как конструктивных элементов может быть обоснована, разве что, большой площадью перекрываемых помещений, имеющих форму близкую к квадрату и длину меньшей из сторон 8 м и более.

Таким образом, можно сделать вывод, что в сравнительно небольших помещениях загородного дома, целесообразнее использовать кессоны в подвесных потолках, т.е. только в роли декоративных классических элементов. А кессонные перекрытия, которые работают, как несущие конструкции, будут уместнее в зданиях с большими пролетами между капитальными стенами (колоннами).

 просмотров: 10047 |  рейтинг: 197

<< назад к списку

Фундамент кессона: конструкция, типы, схема, преимущества и использование

Термин «кессон» произошел от французского слова «кессон» , что означает «коробка». Он может быть круглым или прямоугольным, который заглубляется от поверхности земли или воды на нужную глубину. Кессоны используются для опор мостов, устоев рек и озер и других берегоукрепительных работ. Они используются для сопротивления тяжелым вертикальным и горизонтальным нагрузкам и используются в строительстве больших прибрежные сооружения насосные станции.

Новое для вас: Фундамент скважин: значение, преимущества, типы, компоненты и схема

Сравнение свай, опор и кессонов: 9002 5 Фундамент опоры

Кессон	Свайный фундамент
Столбчатый фундамент представляет собой тип глубокого фундамента, который состоит из цилиндрической колонны большого диаметра для поддержки и передачи больших накладываемых больших накладываемых нагрузок на твердые слои ниже.	Кессоны представляют собой водонепроницаемые конструкции из дерева, стали или железобетона, возведенные над уровнем земли и затем заглубленные в землю.	Свайный фундамент представляет собой тип фундамента глубокого заложения, в котором нагрузки воспринимаются на низком уровне с помощью вертикального дерева, бетона или стали.
Типы свайных фундаментов: каменные или бетонные сваи и буровые кессоны.	Типы кессонов открытые пневматические, монолитные, плавучие, выемочные и др.	Типы свайного фундамента: опорные сваи, висячие сваи, уплотняющие сваи, анкерные сваи, натяжные или подъемные сваи, натяжные или подъемные сваи, шпунтовые и набивные сваи и т. д. .	Кессон опускает ящик под воду и заливает его бетоном.	Свая представляет собой столб материала, забиваемый сваебойным молотом.
Пирс имеет основание	Кессон не имеет основания.	У сваи нет фундамента.
Пирс обычно выкапывается и отливается на месте с помощью опалубки.	Кессон приводится в надводное состояние.	Сваи забиваются в поверхностные условия.

Рис.1. Принципиальная схема кессона

Классификация фундамента кессона

Кессоны можно разделить на следующие три категории:

 1. Коробчатые кессоны

2. Открытые кессоны

3. Пневматические кессоны.

1. Коробчатые кессоны.

Коробчатые кессоны открытые сверху и закрытые снизу. Они могут быть изготовлены из стали. R.C.C. или древесина. Этот тип кессонов строятся на суше, затем спускаются на воду и доставляются к месту причала, где их необходимо погрузить на позицию. Коробчатые кессоны могут использоваться там, где

 (i) несущий слой имеется на небольшой глубине.

(ii) Нетяжелые грузы,

 (iii) Для морских колодцев и волнорезов.

Преимущества коробчатых кессонов

Преимуществом данного кессона является низкая стоимость строительства. используется, когда строительство кессонов на месте невозможно или дорого.

Недостатки коробчатого кессона

Недостатки данного типа кессона заключаются в том, что несущие слои должны быть выровнены или выровнены. Этот тип возможен только при наличии подходящего несущего слоя на небольшой глубине. Должна быть предусмотрена защита от размывания. Вмещающая толща часто не компактна.

Вам интересно: Цементобетонные сваи |Монолитные бетонные сваи |Сборно-бетонные сваи

2. Открытые кессоны.

Ящик из дерева, стали или ЖБИ. или кирпичная кладка с открытыми обоими концами. Он используется для строительства, а также для фундамента невесты. Открытые кессоны называются колодцами. Небольшие кессоны состоят из одного отверстия или колодца, а большие кессоны содержат ряд колодцев.

Преимущества открытого кессона (скважинного фундамента)

Преимуществом открытых кессонов является возможность их погружения на большую глубину. Стоимость их строительства относительно невелика.

  Недостатки открытого кессона

 Недостатки открытого кессона заключаются в том, что дно кессона невозможно тщательно очистить и осмотреть. Бетонное уплотнение, помещенное в воду, неудовлетворительно, а грунт возле режущей кромки может потребовать ручного выемки грунта водолазом. Если встречаются препятствия, такие как валуны или бревна, строительство замедляется.

3. Пневматические кессоны.

Пневматический кессон представляет собой кессон, который имеет постоянную или временную крышу в нижней части, а его нижний конец выполнен в виде рабочей камеры, в которую нагнетается сжатый воздух для предотвращения попадания воды и, таким образом, позволяет вести земляные работы в сухих условиях. Основные части пневматических кессонов:

(1) Рабочая камера,

(2) Шахта и шлюзы.

Рабочая камера может быть изготовлена ​​из дерева , стали или железобетона. , но шахта обычно изготавливается из стали. Этот тип кессона состоит из внутренней и внешней обшивки из стали со стальной фермой или балками в качестве горизонтальной опоры, образующей коробчатую конструкцию.

Для легкого проникновения в почву в нижней части предусмотрены стальные режущие кромки. Рабочая камера высотой от 3 до 4 метров образуется за счет герметичной крыши. Доступ в рабочую камеру осуществляется через шахты и шлюзы.

Когда человеку требуется войти в рабочую камеру, он сначала входит в тамбур, дверь шлюза закрывается и давление повышается до уровня рабочей камеры. Теперь дверь шахты открывается, и человек входит в рабочую камеру. Точно так же в момент выхода из рабочей камеры происходит обратный процесс.

Рабочий.

Пневмокессон сооружается на берегу реки, после чего спускается на воду и доставляется на площадку причала. На месте причала бетон заливается между двойными стенками и утопает в русле реки. Как правило, предусмотрены две шахты, одна для рабочих, а другая для доставки бетона и отходов, как показано на рис. 2.

Рис.2. Работа пневматического кессона

После опускания кессона в русло реки сжатый воздух нагнетается в рабочую камеру для проверки поступления воды в рабочую камеру. Сейчас начинаются земляные работы в русле реки, и кессону дают погрузиться глубже. Когда кессон опускается, чтобы сбалансировать давление наружной воды, давление сжатого воздуха увеличивается, и, таким образом, Не допускается попадание воды в рабочую камеру.

Вам понравится: Методы подкрепления, процедура, использование в фундаменте…

Когда кессон достиг желаемой глубины, дно готовится для бетона, и конкретирование выполняется через бетон. вала, образуя на дне толстый слой, выполняющий роль уплотнения. Теперь давление воздуха было сброшено, а из кессона убраны шахты и шлюзы. Остальную часть заполняют бетоном под атмосферным давлением. В период бетонирования и его схватывания нельзя допускать образования воздушных карманов и развития усадки.

Преимущества Пневматические кессоны

 Преимущества пневматических кессонов заключаются в том, что все работы можно выполнять всухую и есть контроль над переработкой. Фундамент подготовлен лучше, а отвесность кессонов легче контролировать. Бетон, помещенный в сухом состоянии, будет иметь хорошее и надежное качество. Препятствие из валунов и бревен может быть легко удалено, и при необходимости могут быть выполнены взрывные работы.

Недостатки пневмокессонов

 Высокая стоимость строительства. Их нельзя погружать на глубину более 35 м, потому что человеческое тело не может противостоять более высокому давлению ниже этой глубины.

Несущая способность кессонов

Несущая способность кессонов определяется аналогично другим основаниям.

Вам также понравится:

• Типы фундаментов, оснований для строительства зданий и их использования
• Фундамент колодца: значение, преимущества, типы, компоненты и схема
• Функциональные требования к зданию| Компоненты строительных конструкций и детали
• Цементобетонные сваи |Монолитные бетонные сваи |Сборные железобетонные сваи
• Методы, процедуры, использование при укреплении и ремонте фундамента
• Типы строительных лесов и их детали
• Бетон Примеси – виды и функции.
• Типы опалубки (опалубки) для бетонных конструкций и их применения.
• Как делают бетон.
• Свайный фундамент Значение, использование, типы, пригодность, дизайн и схема

(посетили 4053 раза, сегодня побывали 5 раз)

Кессон — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом . Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 22 сен 2020

См. полная история

Содержание 1 Введение 2 Типа кессонов 2.1 Ящичный кессон 2.2 Открытый кессон 2.2.1 Одностенный 2.2.2 Цилиндрический (или колодец) 2. 2.3 Открытые с углублением скважин 2.3 Пневматический кессон 3 Связанные статьи на Wiki Designing Buildings 3.1 Внешние ссылки

Кессон представляет собой коробчатую конструкцию, обычно используемую в строительных проектах, где работы выполняются в местах, погруженных в воду. Такие проекты могут включать:

• Опоры мостов.
• Устои в озерах и реках.
• Буровые и другие берегоукрепительные работы.
• Пристани и доки.
• Большие сооружения на воде.

Кессоны отличаются от коффердамов тем, что коффердамы снимаются после завершения работ, тогда как кессоны остаются на месте как часть готовой конструкции.

Кессоны могут быть изготовлены из материалов, включая древесину, сталь, каменную кладку и железобетон, и могут быть построены на берегу, а затем спущены на воду в требуемое место, где они погружены на место, что обеспечивает доступ к ложу и выемку фундамента до необходимая глубина.

Они особенно подходят для строительства подводных фундаментов или на большой глубине, так как они достаточно прочны, чтобы выдерживать значительные вертикальные и горизонтальные нагрузки, а также боковые силы, такие как волны.

Существует несколько различных типов кессонов , выбор которых будет зависеть от конструкции, для которой он строится, а также от требуемой глубины. Некоторые из наиболее распространенных типов описаны ниже:

[править] Коробка

Кессон

Это водонепроницаемый деревянный или железобетонный бокс с закрытым дном и открытым верхом. Кессон отливается и отверждается на земле, а затем заглубляется на место или может быть установлен поверх сваи. Песок, бетон или гравий используются для утяжеления и опускания кессона . Это наиболее подходит для областей, где несущие слои достаточно ровные и не требуются земляные работы, хотя при необходимости можно выполнить некоторые углубления для дальнейшего выравнивания основания, чтобы избежать наклона кессон

сразу на место.

Этот тип кессона обычно относительно экономичен, но может не подходить, если несущий слой требует уплотнения и/или выравнивания.

[править] Открытый

кессон

Это деревянный, стальной или бетонный ящик, открытый как снизу, так и сверху. Стенки тяжелые и сделаны с острыми краями, облегчающими процесс погружения. Существует три различных типа открытых кессонов:

[править] Одностенный

В отличие от сборных коробчатых кессонов, открытые кессоны формируются на месте. Там, где это возможно, сооружается временная перемычка, чтобы рабочая среда оставалась сухой и чтобы можно было вырыть котлован, в котором должен быть погружен кессон , либо под собственным весом, либо с помощью бетона, либо с помощью гидравлических домкратов, если трение кожи не дает ему утонуть. Грунт из пространства внутри кессона

затем может быть удален грейферным ковшом экскаватора на кране.

Проходка осуществляется со скоростью, необходимой для бетонирования каждой секции до достаточной прочности. После погружения на необходимую глубину основание закрывают толстым слоем бетона, а после затвердевания внутреннюю воду откачивают и заменяют песком, гравием или бетоном.

[править] Цилиндрический (или колодец)

Это цилиндрическая оболочка из дерева, кирпичной кладки, стали или железобетона. Стена должна быть достаточно толстой, чтобы при выемке грунта изнутри она проседала под собственным весом. Режущая кромка в основании стенок и водяные струи могут использоваться для облегчения погружения и снижения уровня трения кожи. После погружения на необходимую глубину дно заливают бетоном.

[править] Открытый с углублением скважин

Этот метод обычно используется для самых глубоких фундаментов, таких как опоры мостов и опоры. Наружные стены, а также внутренние перегородки, образующие меньшие секции (или колодцы), выполнены из железобетона. Выемка грунта через колодцы позволяет погрузить кессон

. После заглубления на необходимую глубину устанавливается бетонное уплотнение, а стены заполняются песком или бетоном.

[править] Пневматический

кессон

Пневматический кессоны закрыты сверху, но открыты снизу, вода вытесняется сжатым воздухом, образуя герметичную рабочую камеру для проведения земляных работ. Это подходит, когда нет возможности копать влажный грунт на открытом воздухе.

Для облегчения внутренних работ кессон имеет два шлюза, которые состоят из стальной камеры и двух герметичных дверей. Один воздушный шлюз позволяет рабочим входить и выходить, а другой используется для удаления выкопанного материала. Важно постоянно следить за давлением воздуха, медленно поднимая и опуская его, когда рабочие входят и выходят из камеры. В противном случае существует риск того, что рабочие пострадают от

кессон болезнь, возникающая в результате расширения пузырьков воздуха, попавших в суставы и мышцы.
