Описание
M163 VADS «Vulcan» (Vulcan Air Defence System) — американская зенитная самоходная установка периода 1960-х годов. Создана Рок-Айлендским арсеналом в 1964—1965 годах путём установки на шасси бронетранспортёра M113 зенитного орудия, разработанного на базе авиационной 20-мм пушки. На башню ЗСУ смонтирован радиодальномер AN/VPS-2, сопряжённый с системой управления огнём. Серийное производство M163 осуществлялось с 1967 года компанией General Electric и несколькими подрядчиками, всего было выпущено 671 ЗСУ этого типа.
В игру M163 был добавлен в обновлении 1.63 «Охотники пустыни» и расположился в ветке исследования бронетехники США. В игровых реалиях это довольно сильная ЗСУ, главной особенностью которой является скорострельная шестиствольная пушка M168 с темпом стрельбы в 3000 выстр./мин. Однако M163 оснащён лишь радиодальномером и имеет малую эффективную дальность стрельбы, которая не превышает 800–1600м. Дальность стрельбы можно компенсировать хорошей подвижностью и манёвренностью, которая досталась машине от БТР M113A1.
Основные характеристики
Бронезащита и живучесть
M163 имеет базу от БТР M113, в связи с чем бронирование корпуса способно защитить лишь от огня из пулемётов и некоторых автопушек во всех проекциях.
В целом M163 «Vulcan» ничем не выделяется в плане защищённости и не способен пережить попадание противотанковых снарядов, однако бронирования достаточно для защиты от осколков бомб и ракет.
Подвижность
За подвижность отвечает двигатель 6V-53 Detroit Diesel мощностью 212 л.с., который достался от БТР M113A1, что при общей массе ЗСУ в 11,2 т. обеспечивает удельную мощность в 18,9 лс./т., с максимальной скоростью 65 км/ч. Неплохие показатели удельной мощности позволяют быстро разгоняться по твердым поверхностям, а вот с более вязкими грунтами возникают проблемы, на них M163 разгоняется значительно медленнее, а также сильно теряет её при маневрировании.
Данных показателей достаточно для занятия более безопасных позиций, чтобы прикрывать союзную технику от атак с воздуха, а также своевременного отступления в случае наступления вражеской бронетехники.
Модификации и экономика
Вооружение
Основное орудие
M163 вооружён 6-ствольной 20-мм пушкой M168 «Vulcan» — это вариант модификации авиационной пушки M61 фирмы General Electric, которая в игре уже встречается на различных самолётах (F-4 Phantom II, F-1, F-104A, F-105D), также это орудие установлено на японском ракетном катере PG 02.
В вертикальной плоскости орудие можно наводить от -5° до +80°. Темп стрельбы пушки достигает 3000 выстр./мин по воздушным целям. В состав боекомплекта входит 2200 выстрелов (1100 из них готовы к немедленному использованию, 1100 находятся в резерве). Учитывая начальную скорость полёта снарядов в 1030 м/с, эффективная дальность стрельбы не превышает 800-1600 метров, так как они быстро теряют свою энергию.
Орудие имеет следующие варианты наполнения лент:
- Стандарт — лента состоит пополам из осколочно-фугасных и бронебойных снарядов, что будет универсальным вариантом для поражения как авиации, так и слабобронированной техники противника;
- HEI-T — лента состоит из осколочно-фугасных снарядов (большинство) и бронебойных зажигательных трассирующих снарядов, наиболее подходящий вариант для борьбы исключительно с авиацией, но стоит отметить что у снарядов есть самоликвидатор, что ещё больше ограничивает дальность стрельбы;
- AP-I — лента состоит из бронебойных снарядов (большинство) с бронепробиваемостью 40 мм на 10 метрах и осколочно-фугасных снарядов, ещё один универсальный вариант борьбы с различными видами техники, рекомендовано использовать, в боях против легкобронированной техники.
Применение в бою
M163 имеет высокий темп стрельбы в 3000 выстр.
/мин., а также хороший урон по воздушным целям, это позволяет использовать машину не только как ЗСУ, а также как CIWS (система оружия ближнего боя), чему также способствует высокая скорость полёта снарядов в 1030 м/с.
В роли ЗСУ лучше всего прикрывать небольшую группу союзников или часть воздушного пространства вокруг стратегической точки от нападений с воздуха. Из-за относительно небольшой эффективной дальности стрельбы (800-1600 м) лучше находиться от союзников на дистанции не больше 600 м.
Высокая скорострельность также позволяет M163 выполнять роль типа CIWS (система оружия ближнего боя), поскольку он может легко стрелять в направлении приближающейся бомбы или ПТУР, тем самым уничтожая их и спасая ближайших союзников. Это особенно легко сделать против больших по размеру бомб (ФАБ-3000, ФАБ-5000).
M163 оснащен лишь РЛС сопровождения AN/VPS-2, без РЛС поиска, из-за чего находить цели приходится самому. Для захвата цели вы должны смотреть в прицел, навести перекрестие на цель (в пределах 7 км) и нажать кнопку захвата.
Захватываемая цель должна находиться в пределах конуса 2° от центра перекрестия прицела.
Достоинства и недостатки
Достоинства:
- Высокая скорострельность в 3000 выстр./мин.;
- Хорошая начальная скорость полёта снарядов в 1030 м/с;
- Быстрый набор скорости и достаточно высокая максимальная скорость;
- Наличие радиодальномера который просчитывает упреждение для стрельбы.
Недостатки:
- Скудный размер боекомплекта;
- Отсутствие радара обнаружения;
- Отсутствие стабилизатора орудия;
- Малая дальность эффективной стрельбы.
Историческая справка
Члены экипажа стоят в люках самоходной зенитной артиллерийской установки M163 Vulcan 24-й пехотной дивизии (механизированной) во время учений в Национальном учебном центре.M163 cоздан Рок-Айлендским арсеналом в 1964—1965 годах путём установки на шасси бронетранспортёра M113 зенитного орудия M168, разработанного на базе авиационной 20-мм пушки.
На башню ЗСУ смонтирован радиодальномер AN/VPS-2, сопряжённый с системой управления огнём. Серийное производство M163 началось в 1967 году компанией General Electric и несколькими подрядчиками. На вооружение армии США машина поступила в 1969 году, однако как минимум шесть установок были отправлены на войну во Вьетнаме ещё до официального принятия на вооружение. Машины, отправленные в Южный Вьетнам, не были оснащены радаром слежения и использовались в основном для поддержки пехоты. Позже M163 был модернизирован до стандартов M163A1 и A2. У M163A1 была улучшенная артиллерийская установка, а у M163A2 — улучшенная силовая установка M113A2. Также в 1984 году была представлена модификация M163 PIVADS (Product Improved Vulcan Air Defense System). Модернизация PIVADS отличалась улучшенным радаром и повышенной точностью орудия, а также появилась возможность использовать подкалиберные боеприпасы. Со временем M163 стали всё больше использоваться в качестве поддержки пехоты, так как их вытеснили более эффективные зенитные комплексы оснащённые ракетами класса «земля-воздух» (ЗРК).
На сегодняшний день M163 различных модификаций всё еще находится на вооружении ряда стран. К ним относятся: Албания, Чили, Эквадор, Египет, Иран, Израиль, Иордания, Марокко, Португалия, Южная Корея, Таиланд и Тунис. Также армия обороны Израиля (ЦАХАЛ) провела модернизацию нескольких машин M163 установив пусковую установку с четырьмя ЗРК FIM-92 Stinger, эта машина получила название Machbet.
Медиа
Видео-обзоры
Обзор от CrewGTW
Обзор от ALAN LUCKER
Обзор от Omero
Камуфляжи
WT LiveКамуфляж st Vulcan Combat Team на WT Live
WT LiveКамуфляж Saber Junction 20 на WT Live
См. также
- Hovet
- Machbet
Ссылки
- страница на Википедии;
| Американские ЗСУ | |
|---|---|
| На базе M3 Half-Track | M13 MGMC · M16 MGMC · M15 CGMC |
| На базе M24 | M19A1 |
| Послевоенные | M42 · M163 · M247 · LAV-AD · XM975 · ADATS |
M163 — War Thunder Wiki
Содержание
- 1 Описание
- 2 Основные характеристики
- 2.
1 Бронезащита и живучесть - 2.2 Подвижность
- 2.3 Модификации и экономика
- 2.
- 3 Вооружение
- 3.1 Основное орудие
- 4 Применение в бою
- 4.1 Достоинства и недостатки
- 5 Историческая справка
- 6 Медиа
- 7 См. также
- 8 Ссылки
1 Бронезащита и живучестьОписание
M163 VADS «Vulcan» (Vulcan Air Defence System) — американская зенитная самоходная установка периода 1960-х годов. Создана Рок-Айлендским арсеналом в 1964—1965 годах путём установки на шасси бронетранспортёра M113 зенитного орудия, разработанного на базе авиационной 20-мм пушки. На башню ЗСУ смонтирован радиодальномер AN/VPS-2, сопряжённый с системой управления огнём. Серийное производство M163 осуществлялось с 1967 года компанией General Electric и несколькими подрядчиками, всего было выпущено 671 ЗСУ этого типа. M163 пробыла на вооружении армии США с 1969 по начало 80-х, и успела повоевать во Вьетнамской войне, после окончания которой была снята с вооружения США в связи с устарелостью.
M163 активно поставлялась на экспорт и продолжает состоять на вооружении разных стран в различных модификациях.
В игру M163 был добавлен в обновлении 1.63 «Охотники пустыни» и расположился в ветке исследования бронетехники США. В игровых реалиях это довольно сильная ЗСУ, главной особенностью которой является скорострельная шестиствольная пушка M168 с темпом стрельбы в 3000 выстр./мин. Однако M163 оснащён лишь радиодальномером и имеет малую эффективную дальность стрельбы, которая не превышает 800–1600м. Дальность стрельбы можно компенсировать хорошей подвижностью и манёвренностью, которая досталась машине от БТР M113A1.
Основные характеристики
Бронезащита и живучесть
M163 имеет базу от БТР M113, в связи с чем бронирование корпуса способно защитить лишь от огня из пулемётов и некоторых автопушек во всех проекциях. Башенная установка с орудием и наводчиком имеет открытую верхнюю часть и защищена лишь круговым бронированием в 17 мм, что делает её уязвимой к атакам вражеской авиации или бронетехники вооруженной автоматическими пушками калибром свыше 20 мм.
Но, благодаря тому что машина сделана на базе БТР, внутренняя компоновка модулей и расположение экипажа из 4-х человек довольно свободное, что позволяет пусть и с потерями, но пережить несколько атак вражеской авиации с пушечного вооружения.
В целом M163 «Vulcan» ничем не выделяется в плане защищённости и не способен пережить попадание противотанковых снарядов, однако бронирования достаточно для защиты от осколков бомб и ракет.
Подвижность
За подвижность отвечает двигатель 6V-53 Detroit Diesel мощностью 212 л.с., который достался от БТР M113A1, что при общей массе ЗСУ в 11,2 т. обеспечивает удельную мощность в 18,9 лс./т., с максимальной скоростью 65 км/ч. Неплохие показатели удельной мощности позволяют быстро разгоняться по твердым поверхностям, а вот с более вязкими грунтами возникают проблемы, на них M163 разгоняется значительно медленнее, а также сильно теряет её при маневрировании. Проблем с разворотом на месте нет.
Данных показателей достаточно для занятия более безопасных позиций, чтобы прикрывать союзную технику от атак с воздуха, а также своевременного отступления в случае наступления вражеской бронетехники.
Модификации и экономика
Вооружение
Основное орудие
M163 вооружён 6-ствольной 20-мм пушкой M168 «Vulcan» — это вариант модификации авиационной пушки M61 фирмы General Electric, которая в игре уже встречается на различных самолётах (F-4 Phantom II, F-1, F-104A, F-105D), также это орудие установлено на японском ракетном катере PG 02.
В вертикальной плоскости орудие можно наводить от -5° до +80°. Темп стрельбы пушки достигает 3000 выстр./мин по воздушным целям. В состав боекомплекта входит 2200 выстрелов (1100 из них готовы к немедленному использованию, 1100 находятся в резерве). Учитывая начальную скорость полёта снарядов в 1030 м/с, эффективная дальность стрельбы не превышает 800-1600 метров, так как они быстро теряют свою энергию. Скорость поворота башни составляет 75°/сек, что позволяет быстро переключаться с одной цели на другую.
Орудие имеет следующие варианты наполнения лент:
- Стандарт — лента состоит пополам из осколочно-фугасных и бронебойных снарядов, что будет универсальным вариантом для поражения как авиации, так и слабобронированной техники противника;
- HEI-T — лента состоит из осколочно-фугасных снарядов (большинство) и бронебойных зажигательных трассирующих снарядов, наиболее подходящий вариант для борьбы исключительно с авиацией, но стоит отметить что у снарядов есть самоликвидатор, что ещё больше ограничивает дальность стрельбы;
- AP-I — лента состоит из бронебойных снарядов (большинство) с бронепробиваемостью 40 мм на 10 метрах и осколочно-фугасных снарядов, ещё один универсальный вариант борьбы с различными видами техники, рекомендовано использовать, в боях против легкобронированной техники.
Применение в бою
M163 имеет высокий темп стрельбы в 3000 выстр./мин., а также хороший урон по воздушным целям, это позволяет использовать машину не только как ЗСУ, а также как CIWS (система оружия ближнего боя), чему также способствует высокая скорость полёта снарядов в 1030 м/с.
В роли ЗСУ лучше всего прикрывать небольшую группу союзников или часть воздушного пространства вокруг стратегической точки от нападений с воздуха. Из-за относительно небольшой эффективной дальности стрельбы (800-1600 м) лучше находиться от союзников на дистанции не больше 600 м.
Высокая скорострельность также позволяет M163 выполнять роль типа CIWS (система оружия ближнего боя), поскольку он может легко стрелять в направлении приближающейся бомбы или ПТУР, тем самым уничтожая их и спасая ближайших союзников. Это особенно легко сделать против больших по размеру бомб (ФАБ-3000, ФАБ-5000).
M163 оснащен лишь РЛС сопровождения AN/VPS-2, без РЛС поиска, из-за чего находить цели приходится самому.
Для захвата цели вы должны смотреть в прицел, навести перекрестие на цель (в пределах 7 км) и нажать кнопку захвата. Захватываемая цель должна находиться в пределах конуса 2° от центра перекрестия прицела.
Достоинства и недостатки
Достоинства:
- Высокая скорострельность в 3000 выстр./мин.;
- Хорошая начальная скорость полёта снарядов в 1030 м/с;
- Быстрый набор скорости и достаточно высокая максимальная скорость;
- Наличие радиодальномера который просчитывает упреждение для стрельбы.
Недостатки:
- Скудный размер боекомплекта;
- Отсутствие радара обнаружения;
- Отсутствие стабилизатора орудия;
- Малая дальность эффективной стрельбы.
Историческая справка
Члены экипажа стоят в люках самоходной зенитной артиллерийской установки M163 Vulcan 24-й пехотной дивизии (механизированной) во время учений в Национальном учебном центре.M163 cоздан Рок-Айлендским арсеналом в 1964—1965 годах путём установки на шасси бронетранспортёра M113 зенитного орудия M168, разработанного на базе авиационной 20-мм пушки.
На башню ЗСУ смонтирован радиодальномер AN/VPS-2, сопряжённый с системой управления огнём. Серийное производство M163 началось в 1967 году компанией General Electric и несколькими подрядчиками. На вооружение армии США машина поступила в 1969 году, однако как минимум шесть установок были отправлены на войну во Вьетнаме ещё до официального принятия на вооружение. Машины, отправленные в Южный Вьетнам, не были оснащены радаром слежения и использовались в основном для поддержки пехоты. Позже M163 был модернизирован до стандартов M163A1 и A2. У M163A1 была улучшенная артиллерийская установка, а у M163A2 — улучшенная силовая установка M113A2. Также в 1984 году была представлена модификация M163 PIVADS (Product Improved Vulcan Air Defense System). Модернизация PIVADS отличалась улучшенным радаром и повышенной точностью орудия, а также появилась возможность использовать подкалиберные боеприпасы. Со временем M163 стали всё больше использоваться в качестве поддержки пехоты, так как их вытеснили более эффективные зенитные комплексы оснащённые ракетами класса «земля-воздух» (ЗРК).
На сегодняшний день M163 различных модификаций всё еще находится на вооружении ряда стран. К ним относятся: Албания, Чили, Эквадор, Египет, Иран, Израиль, Иордания, Марокко, Португалия, Южная Корея, Таиланд и Тунис. Также армия обороны Израиля (ЦАХАЛ) провела модернизацию нескольких машин M163 установив пусковую установку с четырьмя ЗРК FIM-92 Stinger, эта машина получила название Machbet.
Медиа
Видео-обзоры
Обзор от CrewGTW
Обзор от ALAN LUCKER
Обзор от Omero
Камуфляжи
WT LiveКамуфляж st Vulcan Combat Team на WT Live
WT LiveКамуфляж Saber Junction 20 на WT Live
См. также
- Hovet
- Machbet
Ссылки
- страница на Википедии;
| Американские ЗСУ | |
|---|---|
| На базе M3 Half-Track | M13 MGMC · M16 MGMC · M15 CGMC |
| На базе M24 | M19A1 |
| Послевоенные | M42 · M163 · M247 · LAV-AD · XM975 · ADATS |
М163 Вулкан | Weaponsystems.
net Обзор
M163 Vulcan
M163 PIVADS армии США в движении.
Источник: Министерство обороны США (фотограф неизвестен) — © общественное достояние
Происхождение
США
Тип
Самоходная зенитная установка
Вступила в строй
1968
Статус
В эксплуатации
Разработка
1964–1966
Разработчик
США — General Electric
Производство
1968–1982
Производитель
США — Дженерал Электрик
Количество произведено
Всего произведено 671
Стоимость единицы
87 000 долларов за единицу для M163 в 1974 г.
113.000$ за единицу для М163 1975 г.
Обозначения
VADS/ЗРК Вулкан
PIVADS / Улучшенный продукт VADS
Hovet (израильская служба)
Описание
Введение
M163 Vulcan — самоходная зенитная установка американского производства. Также известная как система противовоздушной обороны Vulcan (VADS), она была разработана для замены M42 Duster на вооружении США. M163 был дополнен находящимся на вооружении США самоходным зенитно-ракетным комплексом Chaparral.
M163 оснащен мощным вооружением, которое имеет ограниченное применение против самолетов из-за отсутствия автоматизированного управления огнем.
Компоновка
M163 можно считать буксируемой системой M167 Vulcan, устанавливаемой на модифицированное шасси бронетранспортера M113. Одноместная башня имеет механический привод и оснащена шестиствольной 20-мм автоматической пушкой M168 Vulcan. Шасси было модифицировано замком подвески, чтобы обеспечить стабильную огневую платформу, и спонсонами, чтобы добавить плавучести.
Огневая мощь
20-мм автоматическая пушка M168 Vulcan — единственное вооружение M163. Он имеет выборочную скорострельность 1000 или 3000 выстрелов в минуту и обычно 1,900 патронов калибра 20×102 мм. Максимальная зенитная дальность — 1,2 км, дальность наземной поддержки — 3 км, наклонная — 4,5 км. С модернизацией PIVADS и боеприпасами APDS зенитная дальность увеличена до 2,6 км.
Управление огнем
Оригинальный M163 был оснащен системой VADS с ручным наведением с помощью оптики.
Модернизация PIVADS, начатая в 1982 году, добавляет радар только с дальностью действия 5 км, ведущий вычислительный прицел с микропроцессором и улучшенную систему электропривода. Даже с этой модернизацией M163 является системой, работающей только в ясную погоду, с ограниченной эффективностью против быстрых самолетов 9.0016
Защита
Алюминиевая броня защищает экипаж от огня стрелкового оружия и осколков снарядов. Башня открыта, и во время работы наводчик частично открыт. Установлена система NBC, но нет дымовых гранатометов.
Подвижность
Гусеничное шасси на базе М113 обеспечивает хорошую подвижность, особенно на пересеченной местности. Установлен дизельный двигатель Detriot мощностью 212 л.с. Как и M113, M163 не может конкурировать с M2 Bradley и M1 Abrams в полевых условиях. Спонсоны, установленные на бортах корпуса, добавляют плавучести и делают M163 амфибией, компенсируя дополнительный вес по сравнению с исходным M113.
Пользователи
M163 в больших количествах были приобретены армией США и экспортированы в несколько стран.
Он несколько раз использовался в конфликтах, в основном как оружие наземной поддержки. На вооружении США его заменил Avenger. Avenger гораздо более эффективен против самолетов, но его использование в качестве наземного оружия поддержки ограничено. M163 по-прежнему используется несколькими союзниками США.
Варианты
M163A2 Vulcan
Армия США M163A2 во время учений Brave Shield 18.
Источник: Армия США (неизвестный фотограф) — © общественное достояние
Обзор вариантов M163
M163
Исходная серийная версия, основанная на производной шасси M113 под названием M741.
M163A1
M163 с модификациями для доведения шасси до уровня M113A1. Многие из них были модернизированы до PIVADS (Product Improved VADS) за счет улучшенного оборудования для наведения, включая ведущий вычислительный прицел с микропроцессором и радар только для дальности.
M163A2
M163A1 с модификациями для доведения шасси до уровня M113A2.
В случае установки обновление PIVADS сохранялось.
Подробнее
Факты M163A1 Вулкан
ОбщийПроисхождение
США
Тип
Самоходная зенитная установка
Экипаж
4 (командир, механик-водитель, наводчик, помощник)
Габаритные размерыМасса
Боевая нагрузка 12,3 т
Длина
4,86 м
Ширина
Общая высота 2,85 м
Высота
Общая высота 2,74 м
ВооружениеТип
20-мм миниган M168 Vulcan
Боеприпасы
2 280 снарядов, 1 180 готовых к стрельбе
Скорострельность 900 16
1000 или 3000 об/мин, по выбору
Угол места
Угол места от -5 до +80°, 45°/с с приводом
Траверса
Поворот на 360°, 60°/с с приводом
Стабилизатор
Нет
900 10 Дальность1,2 км против самолетов, 2,6 км с обновлением PIVADS
До 3 км при наземной поддержке, 4,5 км наклонной дальности
ДатчикиРадар
Радар только для дальности, дальность 5 км
Ночное видение
Да, только для водителя
АвтомобилестроениеШасси
Гусеничное шасси, 5 опорных катков, ведущая звездочка спереди, направляющее колесо сзади
Гусеница 2,16 м, длина гусеницы 2,67 м относительно грунта
Давление на грунт
0,61 кг/см2 90 016
Двигатель
Детройт Дизель 6V52 6 -цилиндровый дизельный двигатель с водяным охлаждением
Мощность
215 л.
с. при 2800 об/мин
Трансмиссия
6 вперед, 2 назад
ПодвижностьМаксимальная скорость
68 км/ч по дороге
Топливо
360 л
Запас хода
480 км
Удельная мощность
17,5 л.с./т
Дорожный просвет
0,41 м
Стена
0,6 м
Траншея
1,7 м
Градиент
60 %
Уклон
30 %
Вброд
Амфибия
ЗащитаТип брони
Алюминий
Толщина брони
12–38 мм
Система NBC
Да
Дым
Нет
Среда
M163 Vulcan

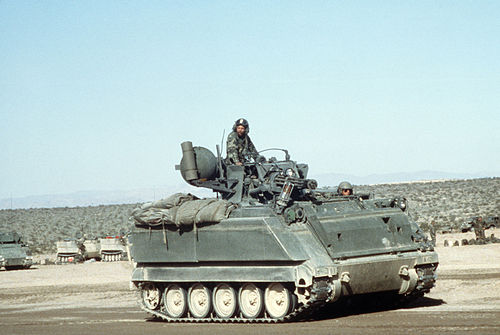

M163 армии США на ходу.
Источник: Армия США (SPC Samual Henry)
Авторские права: общественное достояние
M163A2 Vulcan
M163A2 армии США во время учений Brave Shield 18.
Источник: Армия США (неизвестный фотограф) 900 16
Авторское право: общественное достояние
M163A1 Вулкан

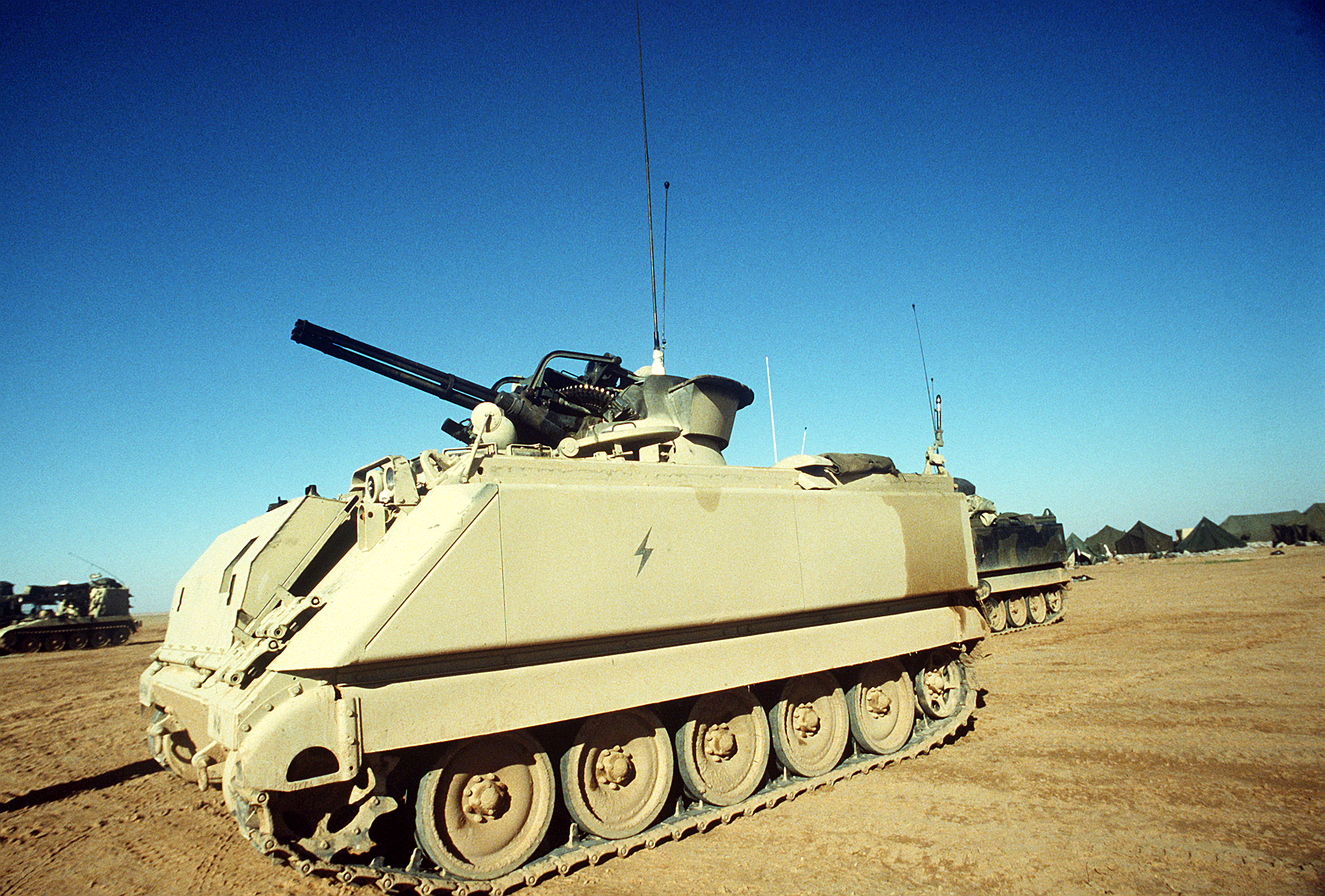

Крупный план 20-мм Vulcan на M163A1 армии США во время операции «Буря в пустыне» в 1992 году.
Источник: Армия США (неизвестный фотограф) < Предыдущий > Следующий
Подкомпоненты
M113
M163 Vulcan базируется на шасси бронетранспортера M113.
Чтение подробнее о M113
20-мм M61 Vulcan
20-мм автоматическая пушка M168 типа Гатлинга, используемая на M163, является вариантом M61 Vulcan.
Чтение подробнее о 20 мм M61 Vulcan
Статьи по теме
Machbet
Machbet — израильская модификация зенитной самоходной установки M163 Vulcan. Machbet добавляет контейнер с четырьмя ракетами FIM-92 Stinger. Они значительно увеличивают дальность поражения и обладают гораздо большей эффективностью против быстрых самолетов.
Чтение подробнее о Machbet
M167 Vulcan
M167 Vulcan является буксируемой версией M163 и имеет аналогичное вооружение и радар дальности действия.
Читать подробнее о M167 Vulcan
M48 Chaparral
Самоходная ЗРК M48 Chaparral была разработана для дополнения M163 Vulcan. Обе системы использовались параллельно.
Чтение подробнее об M48 Chaparral
M163 — War Thunder Wiki
Эта страница посвящена американской ЗСУ M163 . Для других версий см. M113 (Семейство). |
Содержимое
- 1 Описание
- 2 Общая информация
- 2.1 Живучесть и броня
- 2.2 Мобильность
- 2.3 Модификации и экономичность
- 3 Вооружения
- 3.1 Основное вооружение
- 3.1.1 Боеприпасы
- 3.1.2 Боеприпасы
- 3.1 Основное вооружение
- 4 Использование в боях
- 4.1 Радары
- 4.2 Плюсы и минусы
- 5 История
- 6 СМИ
- 7 См. также
- 8 Внешние ссылки
- 8.1 Каталожные номера
Описание
Пушка , ПВО, Самоходная: 20-мм, M163 — американская самоходная зенитная установка V ранга. с боевым рейтингом 7,7 (АБ/РБ/СБ). Он был представлен в обновлении 1.63 «Охотники за пустыней».
Общая информация
Живучесть и броня
Броня не со стороны оператора в M163, так как она достаточно тонкая, чтобы быть разрушенной 12,7-мм пулеметами сбоку и сзади, и любым вооружением пушечного калибра спереди .
Башня частично открыта, что делает экипаж уязвимым для огня легкого оружия противника. Если вас атакуют, лучший способ принять удар и выжить — это направить двигатель на врага и надеяться, что он поглотит выстрел.
Тип брони:
- Алюминиевый сплав 5083 (корпус)
- Конструкционная сталь (передние и задние крылья)
- Резинотканевые экраны (крылья/бортики)
| Броня | Передний (угол наклона) | Стороны | Задний | Крыша |
|---|---|---|---|---|
| Корпус | 38+6 мм (45°) Верхняя часть гласиса 38 мм (26°) Нижняя часть гласиса 29 мм (45°) Люк для технического обслуживания двигателя | 44+6 мм Верх 32 мм Низ | 38 мм | 38 мм |
| Башня | 17 мм Передняя часть башни 150 мм Маска орудия | 17 мм | 17 мм |
Примечание:
- Дополнительная броня не полностью закрывает пластину, на которую она установлена.
Мобильность
| Игровой режим | Максимальная скорость (км/ч) | Вес (тонн) | Мощность двигателя (л.с.) | Удельная мощность (л.с./т) | |||
|---|---|---|---|---|---|---|---|
| Вперед | Реверс | Запас | Модернизированный | Запас | Модернизированный | ||
| Аркада | 70 | 17 | 11.2 | 301 | 404 | 26,88 | 36.07 |
| Реалистичный | 65 | 15 | 188 | 212 | 16,79 | 18,93 | |
Модификации и экономика
Вооружение
Основное вооружение
Основная артикул : M168 (20 мм) 9 0016
M163 оснащен 20-мм зенитной системой M168 VADS или Vulcan. M168 — это вариант пушки M61, которую можно найти в игре на таких машинах, как японский T-2 и американский F-4C Phantom II.
Первоначально использовавшаяся во время войны во Вьетнаме, M168 представляла собой 20-мм поворотную пушку с воздушным охлаждением, прикрепленную к небольшой башне M163. Опасный для всего в небе, он захватывает и разрывает все на своем пути.
| 20 мм M168 | Скорость вращения башни (°/с) | Скорость перезарядки (секунды) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Режим | Емкость (ремень) | Скорострельность | Вертикальный | Горизонтальный | Стабилизатор | Склад | Модернизированный | Полный | Эксперт | Эйс | Склад | Полный | Эксперт | Эйс |
| Аркада | 2 200 (1 100) | 3000 | -5°/+80° | ±180° | н/д | 66,05 | 91,41 | 111.00 | 122,80 | 130,59 | 26. 00 | 23.00 | 21.20 | 20.00 |
| Реалистичный | 44,63 | 52,50 | 63,75 | 70,50 | 75.00 | |||||||||
Боеприпасы
- По умолчанию: AP-I · HEI-T · API-T
- HEI: HEI-T · HEF-I · API-T · HEF-I
- AP-I: AP-I · API-T · HEF-I · API-T
| Статистика проникновения | |||||||
|---|---|---|---|---|---|---|---|
| Боеприпасы | Проникновение при угле атаки 0° (мм) | ||||||
| 10 м | 100 м | 500 м | 1000 м | 1500 м | 2000 м | ||
| АП-I | 40 | 36 | 22 | 12 | 6 | 3 | |
| API-T | 40 | 36 | 22 | 12 | 6 | 3 | |
| ХЭФ-I | 5 | 5 | 3 | 2 | 2 | 2 | |
| ХЭИ-Т | 5 | 5 | 3 | 2 | 2 | 2 | |
| Детали корпуса | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Боеприпасы | Скорость (м/с) | Масса снаряда (кг) | Предохранитель задержки (м) | Предохранитель чувствительности (мм) | Масса взрывчатого вещества (тротиловый эквивалент) (г) | Рикошет | ||||||
| 0% | 50% | 100% | ||||||||||
| АП-I | 1 030 | 0,1 | — | — | — | 47° | 56° | 65° | ||||
| API-T | 1 030 | 0,1 | — | — | — | 47° | 60° | 65° | ||||
| ХЭФ-I | 1 030 | 0,1 | 0,1 | 0,1 | 17. 12 | — | — | — | ||||
| ХЭИ-Т | 1 030 | 0,1 | 0,1 | 0,1 | 12 | 79° | 80° | 81° | ||||
Боеукладки
Боеукладки M163| Полный патрона | 1-й штатив пустой | 2-й штатив пустой | Визуальное несоответствие |
|---|---|---|---|
| 2 ремня | 1 (+1) | 0 (+2) | Нет |
Использование в боях
M163 имеет потрясающую скорострельность с пушкой M168, поэтому он имеет потрясающий урон. В зенитной роли лучше всего использовать как точечную ЗСУ, прикрывая группу союзников/зону шапки от нападения с воздуха. Его дальность не так хороша, как у M247, поэтому лучше иметь в виду примерную зону прицеливания M163 в 1 км.
Бронепробиваемость M163 составляет около 60 мм, чего достаточно, чтобы смертельно ранить/уничтожить многие легкобронированные машины, такие как Leopard, AUBL и Centauro.
Высокая скорострельность также позволяет M163 играть роль типа CIWS (Система оружия ближнего боя), так как он может легко стрелять в направлении приближающейся бомбы, тем самым уничтожая ее и спасая ближайших союзников. Это особенно легко сделать против печально известной бомбы ФАБ-5000 от советского Пе-8, так как бомба большая и ее легко отследить.
М163 ведет огонь по ФАБ-5000 прямо перед тем, как бомба подбита и уничтожена.Радары
Основной артикул : AN/VPS-2
M163 оснащен радаром сопровождения AN/VPS-2, без поискового радара. Радар установлен сбоку на башне.
| Для захвата цели необходимо смотреть в прицел, навести перекрестие на цель (в пределах 7 км) и нажать кнопку блокировки. Цель должна находиться в пределах конуса 2° от центра перекрестия. |
| AN/VPS-2 — РЛС сопровождения | ||||
|---|---|---|---|---|
| Максимум Отслеживание Диапазон | Минимум Отслеживание Диапазон | Отслеживание азимута Угол | Отслеживание высоты Угол | Минимальная целевая скорость |
| 7000 м | 100 м | 360° | -20°/+85° (блокировка между -20°/+20°) | 15 м/с (54 км/ч) |
Плюсы и минусы
Плюсы:
- Быстрое ускорение
- Хороший ход, особенно после полной модернизации
- Очень высокая скорострельность 3000 выстрелов в минуту; могут буквально кромсать приближающиеся самолеты противника, ББ опасны против легкобронированной техники
- Имеет радар слежения
- Может использоваться как CIWS (система оружия ближнего действия): он может уничтожать бомбы, ракеты и приближающиеся ракеты в качестве крайней защиты
Минусы:
- Очень тонкая броня
- У M113 низкая максимальная скорость и малая удельная мощность
- Трудности при восхождении на холмы, пока не установлены модули производительности
- Длительное время перезарядки
- Нет поискового радара, то есть нужно визуально найти вражеский самолет, чтобы зафиксировать
- Радиус действия ограничен для РЛС ЗСУ
История

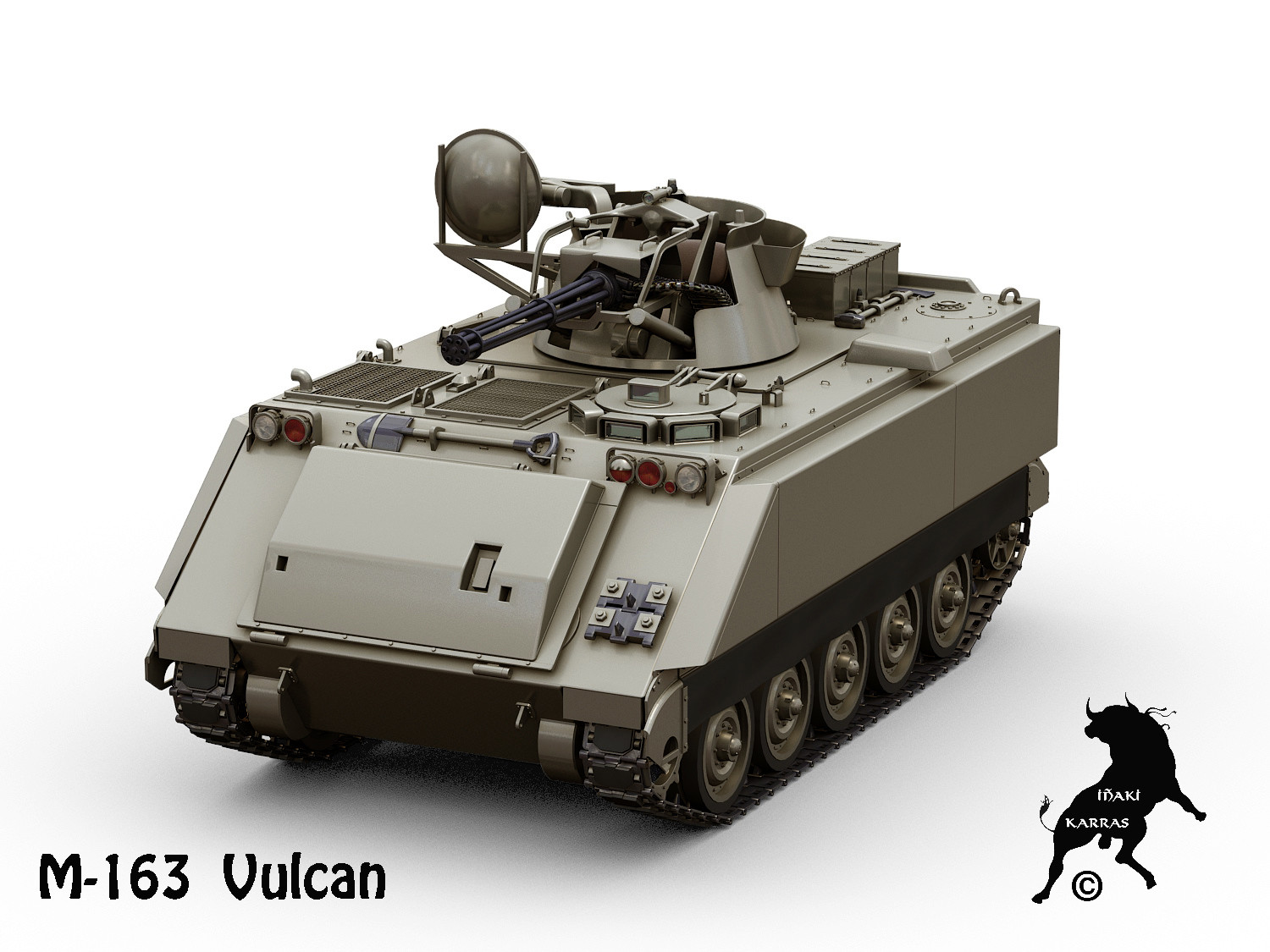

M163 VADS (Vulcan Air Defense System) — самоходная зенитная артиллерийская установка (ЗСУ) на базе шасси бронетранспортера (БТР) M113.
Он был почти не модифицирован по сравнению с базовым M113 и имел ту же схему бронирования, заднюю погрузочную рампу и 6-цилиндровый 2-тактный дизельный двигатель General Motors серии 6V53 (212 л.с.). В центре крыши машины была установлена башня с открытым верхом, а в башне была установлена 20-мм поворотная пушка M61 Vulcan. Орудие могло вести огонь со скоростью 3000 об/мин или 1000 об/мин, а угол возвышения составлял от -5° до +80°. M163 управлялся экипажем из четырех человек, а для основного орудия имелся широкий выбор боеприпасов. Радар слежения был установлен на башне, чтобы повысить шансы на уничтожение вражеского самолета, но зенитные возможности M163 были ограничены, и он был полезен только против низколетящих самолетов в пределах 5 км, а шансы уничтожить самолет были лучшими в пределах 1 км.
M163 поступил на вооружение армии Соединенных Штатов в 1969 году, но по крайней мере шесть машин были отправлены на войну во Вьетнаме до того, как этот тип поступил на вооружение.
Машины, отправленные в Южный Вьетнам, не были оснащены радаром слежения и использовались в основном для поддержки пехоты. Позже M163 был модернизирован до стандартов M163A1 и A2. У M163A1 была улучшенная артиллерийская установка, а у M163A2 — улучшенная силовая установка M113A2. Модернизация M163 PIVADS (Product Improved Vulcan Air Defense System) была представлена в 1984. Модернизация PIVADS отличалась улучшенным радаром и точностью орудия, а также появилась бронебойная способность снаряда APDS. Со временем M163 стали больше использовать для поддержки пехоты, поскольку зенитно-ракетные комплексы (ЗРК) стали более распространенными. Он особенно служил во время Первой войны в Персидском заливе. M163 был снят с вооружения армии США в 1993 году.
M163 также использовался рядом других стран. К ним относятся Албания, Чили, Эквадор, Египет, Иран, Израиль, Иордания, Марокко, Португалия, Южная Корея, Таиланд и Тунис. Силы обороны Израиля (IDF) модернизировали ряд машин M163 пусковой установкой для 4-х FIM-92 ЗРК Stinger, которые назывались Machbet.
Армия обороны Израиля также модернизировала свои машины с помощью улучшенной электроники. M163 до сих пор находится на вооружении ряда стран, перечисленных выше.
Носитель
- Скины
- Скины и камуфляжи для М163 с сайта live.warthunder.com.
- Видео
Стрельбище #18 — Раздел Metal Beasts в 00:45 обсуждает M163.
Плавающие танки обсуждает M163 в 1:43 — Официальный канал War Thunder
Примечание: M163 больше не является амфибией с момента обновления «Ветер перемен»
См. также
9001 2 Ссылки на статьи о войне Thunder Wiki, которые, по вашему мнению, будут полезны читателю, например:
- ссылка на серию автомобилей;
- ссылки на примерные аналоги других наций и деревьев исследований.
