Плюсы и особенности конструкции сводчатых потолков в погребе

Главная / Монтаж, ремонт, уход / Сводчатый потолок в погребе — преимущества и особенности конструкции

Если ваш погреб представляет собой отдельно стоящую постройку, он может иметь два вида кровли: сводчатую и плоскую. При этом, сводчатый потолок в погребе будет лучшим решением, хотя и весьма сложным в реализации. Такая крыша способствует созданию более благоприятного микроклимата и обладает другими не менее важными достоинствами.

Плюсы сводчатых потолков

Недаром многие строители еще с античных времен считали свод наиболее подходящей конструкцией для самых важных сооружений – храмов, церквей, богатых домов и царских дворцов. Это наиболее прочная конструкция, обеспечивающая сохранность помещения при различных природных катаклизмах. При наименьшем собственном весе, сводчатый потолок может выдерживать гораздо более серьезные нагрузки, нежели плоский.

Кроме того, погреб со сводчатым потолком сможет обеспечить большую сохранность вашего урожая за счет того, что на арочной поверхности перекрытия не будет скапливаться конденсат. Вся влага будет стекать по стенам, а не капать непосредственно на хранящиеся в помещении вещи или продукты.

При этом, считается, что свод обеспечивает более благоприятный микроклимат за счет особенностей смешения воздушных масс. Это также обеспечит долгую сохранность урожая. Плюсом станет и то, что по мнению некоторых ученых в помещениях со сводами создается особенная энергетическая аура, способствующая сохранению всех питательных веществ в продуктах и позволяющая им сохранить свежесть намного дольше, чем в помещениях с обычными плоскими крышами.

Особенности конструкции

Наиболее значимой особенностью построек с подобными кровлями станет сложность в их сооружении. Практически единственной возможностью соорудить погреб со сводчатым потолком будет его строительство с нуля. Технология возведения сводов предполагает точный расчёт нагрузки на стены, высоты сооружения и его ширины.

Основная нагрузка от арочных перекрытий ложится на опорные стены, которые должны иметь подходящую толщину и быть достаточно крепкими, чтобы выдержать вес арочной конструкции. Высота постройки обычно, рассчитывается по такому принципу:

Стена, на которую будет опираться арка, должна доходить взрослому человеку до плеча или быть немного выше.
Сама арка или свод, занимают примерно треть общей высоты помещения.

Общая формула расчета всех составляющих помещения выглядит так: при ширине хранилища урожая от двух до четырех метров, высота непосредственно самой арки должна составлять примерно 2,3 ширины помещения. Чем шире будет помещение, тем выше будет подниматься свод.

Как собирается свод

Самостоятельно собрать потолок в погребе сводом из камня или кирпича, могут лишь единицы желающих иметь подобное сооружение. Поэтому, чаще применяется другой подход – используются бетонные полукольца. Сначала в вырытой яме собираются несущие стены, а после, на них опирают краями железобетонные полукольца.

Все стыки между фрагментами конструкции заполняются строительным раствором и закрываются гидроизолирующим материалом.

Если же есть желание иметь именно каменный или кирпичный погреб, то для возведения арочных перекрытий лучше нанять профессиональных строителей, имеющих опыт постройки подобных сооружений. Потребуется множество дополнительных приспособлений, которые вряд ли найдутся в хозяйстве обычного человека – подпорки, деревянные щиты особенной формы, служащие лекалом для свода и так далее.

Кроме того, для фиксации каждого отдельного камня нужна определенная сноровка и опыт. Здесь будет недостаточно энтузиазма и желания все сделать своими руками – при неправильной укладке может произойти обрушение всей конструкции, что чревато негативными и опасными последствиями.

После того как будет завершен монтаж всех несущих стен и кровли, необходимо всю постройку тщательно утеплить и создать гидроизолирующий слой, который предотвратит проникание влаги внутрь помещения. Кроме того, изнутри как стены, так и потолок потребуют какой-либо отделки или как минимум покраски. Это уже осуществляется самостоятельно и тем материалом, который вам больше по душе – вариантов существует очень много.

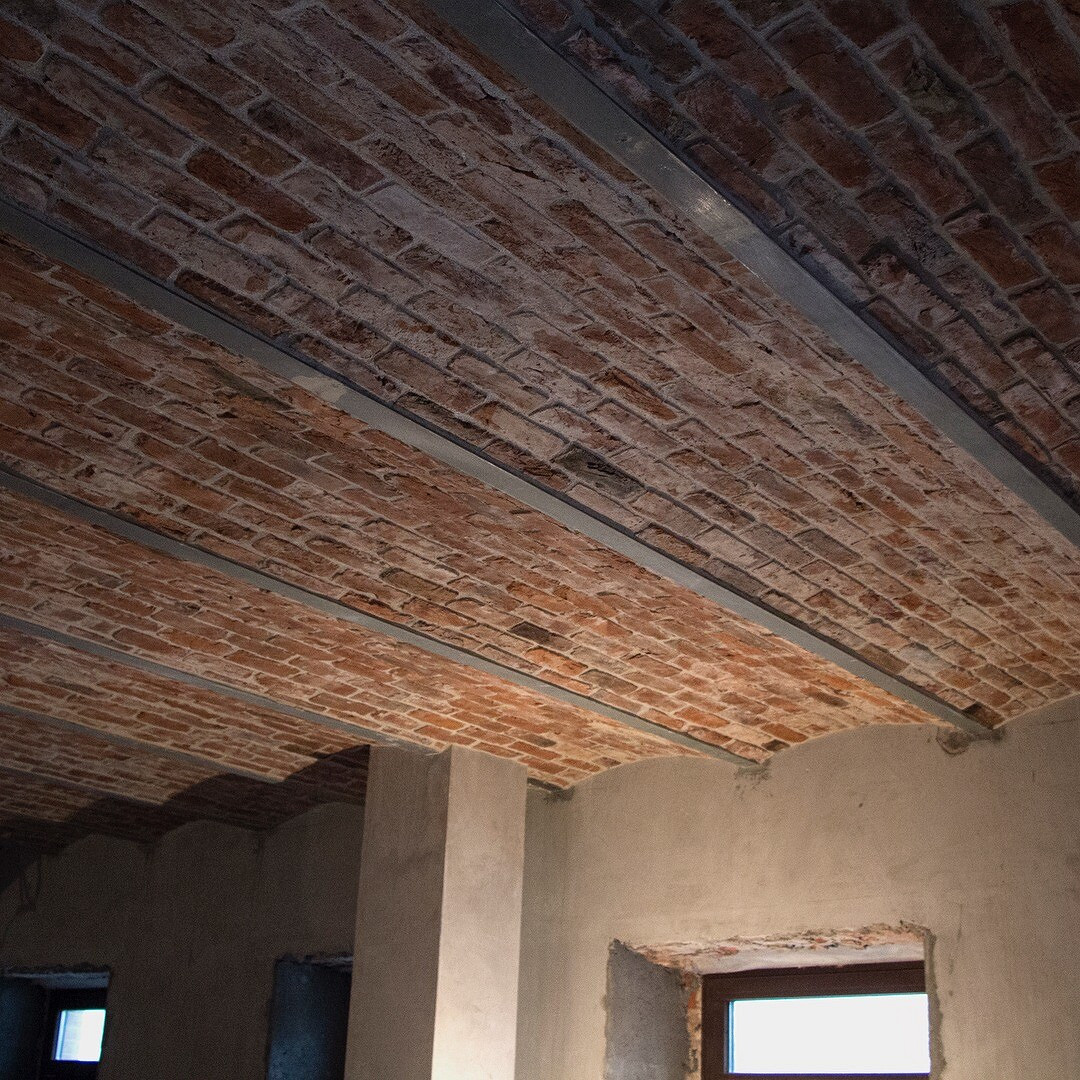

Потолок из кирпича: как сделать, варианты, укрепление

Кирпич применяется при строительстве как многоэтажных, так и загородных домов. Он пользуется большой популярностью из-за своей универсальности и доступности. Кирпичный потолок выглядит эффектно, но из-за веса его возводить весьма проблематично. Однако существуют некоторые варианты строительства, способные решить поставленную задачу.

Как сделать потолок из кирпича?

При традиционном способе необходимо строить сводчатый потолок для поддержки собственного веса.

Для этих целей нужны кирпич, бетон и камень. Это тяжелые материалы, их необходимо правильно поддерживать. Для прочности и устойчивости конструкции нужно, чтобы стенами и другими элементами каркаса здания обеспечивалась форма и выдерживались нагрузки. Такие проекты трудоемкие и дорогостоящие. Они обусловлены желанием перекрыть большое пространство без использования колонн.

С помощью современных технологий и материалов можно строить арочные и сводчатые потолки в различных помещениях с непревзойденным дизайном и комфортом. Для этого не нужны большие денежные и временные затраты. К тому же в готовом строении не получится сделать сводчатый потолок без его полной переделки. Но возможно сделать легкую и красивую имитацию.

Вернуться к оглавлению

Варианты потолка из кирпича

Традиционный

Редким вариантом такой конструкции считается свод Монье.

Для обеспечения прочности и устойчивости конструкции необходима основа — внутренний каркас должен выдерживать нагрузки в виде натурального кирпича, камня и бетона. В современном строительстве это редкость. Кирпичные потолки были распространенным явлением в старинных зданиях. Такие архитектурные формы можно встретить в соборах и храмах, строениях типа «своды Монье» и других значимых нежилых помещениях.

Вернуться к оглавлению

Облицовка кирпичом

Этот вариант более доступен. Используется тонкий слой среза кирпича, задействуется небольшая часть его веса. Визуально нет отличий от конструкции с традиционной кирпичной кладкой. Для обеспечения нужной фиксации необходим специальный клей или раствор извести. Чтобы поддерживать вес сооружения, проектируется потолочная рама, на которую клеится кирпичный срез. Кирпичный орнамент может быть разный. Такой вариант возможен при строительстве не только одноэтажного, а и 2-х и более этажных домов. С верхнего этажа нет сильных нагрузок, которые могли бы навредить строению.

Вернуться к оглавлению

Альтернативный

Делается фальшь-потолок. Чтобы построить сводчатый или арочный потолок, используется гипсокартон или резная пена. Все процессы и имитации делаются с помощью металлических профилей. Возможен еще вариант — установка потолочной конструкции из гипса и ее обработка мастерком. Можно окрасить под любой вид кирпича. В результате полностью обеспечивается облик кирпичной кладки без действительных нагрузок.

Вернуться к оглавлению

Особенности

Контрфорсы использовались при возведении таких потолков в старинных зданиях.

В сводчатых конструкциях, чтобы сделать потолок в кирпичном доме, необходима внушительная высота помещений. Несущими стенами должна обеспечиваться прочность конструкции и опора для потолка. В старинных строениях для обеспечения дополнительной прочности использовались контрфорсы. Класть кирпич на потолок в плоских перекрытиях невозможно, поскольку постоянно испытываются нагрузки на излом. Поэтому такое решение возможно только в сводчатых перекрытиях. Конструкция работает не на изгиб, а на сжатие.

Вернуться к оглавлению

Как делают?

Чтобы сделать фальшь-потолок, создается конструкция, имитирующая кирпичную кладку. Визуально он похож на кирпичный и никак не отличается от оригинала. Работа разбивается на 2 этапа:

подготовительный процесс и создание свода;
отделка потолочной конструкции «под кирпич».

Вернуться к оглавлению

Создание свода

Используется 2 варианта:

Гипсокартон. Профили должны быть изогнуты заранее. Для отделки свода используется шпаклевка и грунтовка.
Вместо ГКЛ применяется фанера. Некоторые элементы должны быть изначально изогнуты.

Вернуться к оглавлению

Кирпичная отделка

Для имитации кирпича понадобятся гипсовые плитки.

Необходимы гипсовые плитки, имитирующие кирпич. Они клеятся на поверхность конструкции свода. Используется только качественный клей. Покупные плитки серого или белого цвета, поэтому заранее необходимо окрасить элементы. Складка из кирпичиков выбирается по усмотрению, заполняются швы между кирпичиками расшивочной смесью. Далее добавляется декор и устанавливаются светильники.

Вернуться к оглавлению

Укрепление и утепление

Укрепление потолочной конструкции необходимо при установке из натурального кирпича. Для этого используются дополнительные опоры:

контрфорсы;
аркбутаны;
пинакли;
неврюры.

В современном строительстве кирпич в полной мере не решает вопрос теплоизоляции, поэтому необходимо качественное утепление. Каждый вид кирпича имеет свои показатели теплопроводности. Чем они выше, тем нужнее более толстый слой изоляции. Чтобы утеплить потолок, необходимы такие материалы:

минеральная вата;
стекловолокно;
пенополистирол;
керамзит.

При выборе материалов важно, есть ли чердак. Необходимо знать, какое направление у потолка — это будет натяжной, подвесной потолок, из гипсокартона и т. д. Теплоизоляция делается со стороны пола, и тем самым сохраняется высота в комнатах. В бетонном перекрытии укладываются деревянные лаги. Если чердака нет, потолок утепляется изнутри. Нужно поверхность проклеить пергамином, и закрепить плитами из минваты или пеноплэкса. Плиты устанавливают в распорку, пенопласт приклеивают, а минвату фиксируют с помощью дюбелей.

Виды, Сравнение, Выбор, Монтаж, Фото

Содержание статьи

Непревзойдённая красота

Нередко, в основном у владельцев частных домов, возникают вопросы относительно потолков сферической конфигурации. Нюансов их устройства множество, и с основными из них мы постараемся вас ознакомить.

В данной публикации будет рассказано о конструктиве арочных сводов. А также рассмотрено, какой потолок прочнее плоский или сводчатый. Мы так же представим простые способы, позволяющие изменить геометрию потолочной поверхности в целях создания интересного интерьерного дизайна.

Какой прочнее

Вряд ли вы поверите однозначному утверждению: да, сводчатый потолок более прочен – ведь такое резюме должно быть как-то обосновано. Поэтому, чтобы сравнить, нужно рассматривать оба варианта.

Плоское перекрытие работает на излом

Первым рассмотрим обычный плоский потолок. Как видно из рисунка, это обычная плоскость, опирающаяся на стены. Нагрузка от ее массы направлена строго вниз. Иными словами, такой потолок постоянно испытывает нагрузку на излом.
Для того, чтобы такой потолок выполнял свои функции, он должен быть достаточно усилен. Чем больше площадь помещения, тем больше пролеты, и тем мощней должен быть потолок.
Такая конструкция неплохо работает в сравнительно небольших помещениях. В противном случае, из-за больших пролетов необходимо устраивать несущие конструкции.
Чем больше размер поверхности, тем больше усиливающего материала для нее требуется. От этого потолок становится еще тяжелей, плюс дополнительная нагрузка на стены и фундамент помещения.

Чем больше площадь, тем больше опор ему требуется

Многие, наверное, видели в зданиях крупных торговых центров и других подобных объектов мощные колонны и потолочные балки. Их расчёт и подбор конструктивных материалов выполняется так, чтобы перекрытие было устойчивым к излому.

Справиться с такой задачей позволяют новые материалы, достаточно прочные и легкие одновременно, но даже в этих случаях без дополнительных опор не обойтись.

Особенности сводчатых перекрытий

Сводом называют конструкцию в виде радиусной плиты. От плоского перекрытия она отличается тем, что эта пространственная конструкция работает не на изгиб, а на сжатие.

Распорные нагрузки, в зависимости от конструктива здания, воспринимаются стенами, рамами, контрфорсами (выступающими частями стен), либо фундаментами — если это, к примеру, винный погреб.

Подобные перекрытия выполнялись каменщиками с незапамятных времён, и сводчатые потолки, всегда считались наиболее прочными. Это подтверждают и сохранившиеся до наших дней старые здания, которые служат веками, и простоят ещё столько же. Не зря же практически вся исторически сложившаяся архитектура основана на сводчатых перекрытиях.
Существует не менее шести разновидностей радиусных потолочных конструкций, а так же — разработанный в 1943 году вариант двоякой кривизны. Он, как наиболее прочный, применялся для устройства покрытий промышленных и крупных общественных зданий.

Обратите внимание! Для возведения криволинейных перекрытий могут применяться все виды кирпича, в том числе и пустотелого, камни природного и искусственного (блоки из лёгкого бетона) происхождения, правильной геометрической формы. Поверхности сводчатого типа позволяют перекрыть значительную площадь без установки колонн.

Примерно так выглядит контрфорс

Единственное условие – стены при этом должны быть более прочными и хорошо укреплёнными по оси. Именно в этой целью в зданиях и предусматриваются выступающие части (контрфорсы). Посмотрите на любое старинное сооружение, и вы везде найдете такие видимые, или замаскированные другими конструкциями, элементы.

Архитектурные элементы зданий со сводчатыми перекрытиями

Вы никогда не задумывались, почему старинные здания, в основном церкви и костелы, имеют такой как на фото архитектурный дизайн? Да потому что в этих зданиях устроены поверхности сводчатые!

Желание перекрыть как можно большую площадь без использования подпирающих колон в центре, а также отсутствие в те времена специальных материалов и механизмов для строительства, объясняют данные архитектурные особенности.

Сводчатые конструкции сегодня

В наши дни при отделке внутренних помещений дизайнеры также используют сводчатые потолки. Нет, они не устраивают их с обязательным возведением контрфорсов и аркбутанов — это скорее интерьерные декорации. Столь трудоёмкие, сложные по конфигурации, и, что немаловажно, дорогостоящие конструкции сегодня возводятся редко, во всяком случае, в гражданском строительстве.

Современные материалы позволяют устраивать сводчатые и арочные потолки в помещениях, придавая им неповторимый дизайн и комфорт быстро, и без особых временных и финансовых затрат. Да и невозможно просто устроить потолок сводчатый в уже готовом, построенном здании без полной его переделки. Зато можно сделать лёгкий и красивый фальшпотолок.

Основные особенности для дизайна

Почему сводчатые и арочные формы так привлекают людей:

Дело в том, что отсутствие резкого перехода от стены к потолку создает некоторую размытость для зрительного восприятия.
За счет этого помещение приобретает некоторую легкость и зрительно увеличивается его размер.
У вас уже может возникнуть вопрос: а можно ли устроить такую конструкцию у себя дома и как сделать это правильно?
На самом деле, устроить потолок сводчатый в собственном доме можно и своими руками.

Один маленький нюанс: для этого высота стен должна быть достаточной. Если менее 3200 мм, тогда лучше не стоит экспериментировать.

Гнутый профиль – способ крепления

В одной из наших статей о потолках мы описывали несколько способов, как можно согнуть гипсокартон. Поэтому с этим вопросом проблем возникнуть не должно.

Конечно, потребуется приобрести профиль для каркаса соответствующей конфигурации, его еще называют гнутым. В остальном, все довольно прозаично.
Самая верхняя точка каркаса крепится на потолке с помощью обычных прямых подвесов. Чем дальше от центра и ближе к стенам, тем большей длины нам потребуются подвесы.
Этот вопрос решается использованием пружинных подвесов с проволокой. Нет гнутого профиля и высота основного потолка сравнительно небольшая? Можно сделать сводчатый или арочный потолок, используя вместо подвесов и гнутого профиля вырезанные из 10 мм фанеры элементы будущего каркаса, наглухо прикрепленные к основной поверхности.
Для этого вам потребуется измерить вашу комнату, и самое главное, уделить внимание ее размерам в разрезе. Строго соблюдая масштаб, выполните чертеж комнаты. Далее чертится схема будущего потолка. Если вас все устраивает, можно приступать к работе.

Чтобы получить форму купола, достаточно скруглить стыки потолка и стен

Вот что можно получить в итоге:

Закруглённые в форме купола стыки стен и потолка

Устройство радиусного потолка в доме с двухскатной крышей без чердака

В итоге получится примерно так:

Вариант дизайна помещения с арочным потолком: стиль контемпорари

Начало монтажа

Как вы уже поняли из представленных выше фото, каркас для свода, как и в случае с обычным гипсокартонным потолком, можно монтировать как из металлопрофиля, так и из дерева. Во втором случае, на криволинейных участках используются элементы из фанеры или клееного шпона (ЛВЛ-бруса), а на прямых – обычные бруски.

Конструкции из ЛВЛ-бруса

Наш совет – перед установкой загрунтуйте грунтовкой все деревянные детали. Брус закреплен: следующий этап — это крепление гнутого профиля из фанеры.

Самым лучшим вариантом будет тот, когда радиусный элемент состоит из двух половин, наглухо закрепленных в центре. Шаг, с которым он будет крепиться по всей комнате, должен составлять 600 мм.
Первый крепится впритык к стене. В месте центрального стыка просверливается два отверстия под анкеры.
Согласно вашему расчету, на концах деревянного пояса необходимо просверлить отверстия, под размер анкеров. Согнуть и закрепить такой «профиль» не составит большого труда. Конечно, потребуется помощник.
Фанерный элемент начинает сгибаться сразу. Вначале он закрепляется на потолке. После этого, согнув до нужного радиуса, его закрепляются на брусе.
Если изгиб небольшой, то посередине профиля потребуется установка пружинного подвеса. Когда изгиб достаточно крутой, подвес можно не устанавливать. Решать вам.
Таким образом закрепляются все элементы деревянного профиля. Повторимся, шаг у них должен составлять 600 мм.

Важно – независимо от размера комнаты, последний профиль должен быть установлен впритык к стене.

В случае с куполом в каркасе есть только продольный металлический профиль, поперечного нет. Поэтому устанавливая листы гипсокартона, необходимо в месте поперечного стыка расшивать ГКЛ малярным ножом. Впоследствии стык удобно зашпаклевать, а расшивка не позволит шву треснуть.

Основной вопрос по устройству столь оригинальных потолков мы рассмотрели. Конечно, кто-то может возразить, что это скорей не сводчатая, а арочная конструкция. Все верно, но в обоих случаях принципы устройства одинаковы.

Просто сделать потолок сводчатый немного сложней, но при желании вполне под силу любому владеющему инструментом и сообразительностью человеку. А самое главное – должно быть желание, усердие и трудолюбие.
