Секретер (шкаф-стол) из дерева своими руками: чертежи и схемы

Когда ребенок выходит из возраста плюшевых игрушек и деревянных качалок, его взросление — не причина отправить старых любимцев «в изгнание». Но задуматься над переобустройством детской стоит. Например, лошадку легко превратить в компактный забавный секретер для подростка. Немного смекалки, немного досок и шурупов, надежный инструмент и любовь к своему быстро растущему чаду — вот что вам для этого понадобится.

Какие нужны материалы

В данном случае каркас корпуса сооружен из древесины хвойных пород. На полукруглое туловище пошло 42 рейки размером 3.4 x 1,8 x 100 см, а также фанера толщиной 27 и 18 мм.

Для внутренней конструкции в основном использованы МДФ средней плотности. Это дает сразу два преимущества: во-первых, МДФ толщиной 16 и 19 мм отличается достаточной прочностью и хорошо работает на изгиб даже при больших размерах. Во-вторых, ее поверхности легко окрашивать. Шлифовка перед нанесением краски, как правило, не требуется, лишь кромки в связи с высокой впитывающей способностью нуждаются минимум в двух обработках — «шкуркой» № 100 и № 180.

Шурупы нужны будут самые разные: 4,0 х 45 мм; 4,0 х 20 мм; 3.5 x 50 мм; 3,5 х 25 мм; 3,5 х 16 мм.

Вам потребуются
• аккумуляторная дрель • сверла по дереву 3,5 и 6 мм • сверла Форстнера 30 и 35 мм • лобзик • стусло • молоток • стамеска • карандаш и линейка • скотч • столярный и монтажный клей* зажигалка • шурупы • МДФ 19 и 16 мм • фанера 27 и 18 мм • пиломатериалы • резиновый шнур • ролики с направляющими • ремень для ручки.

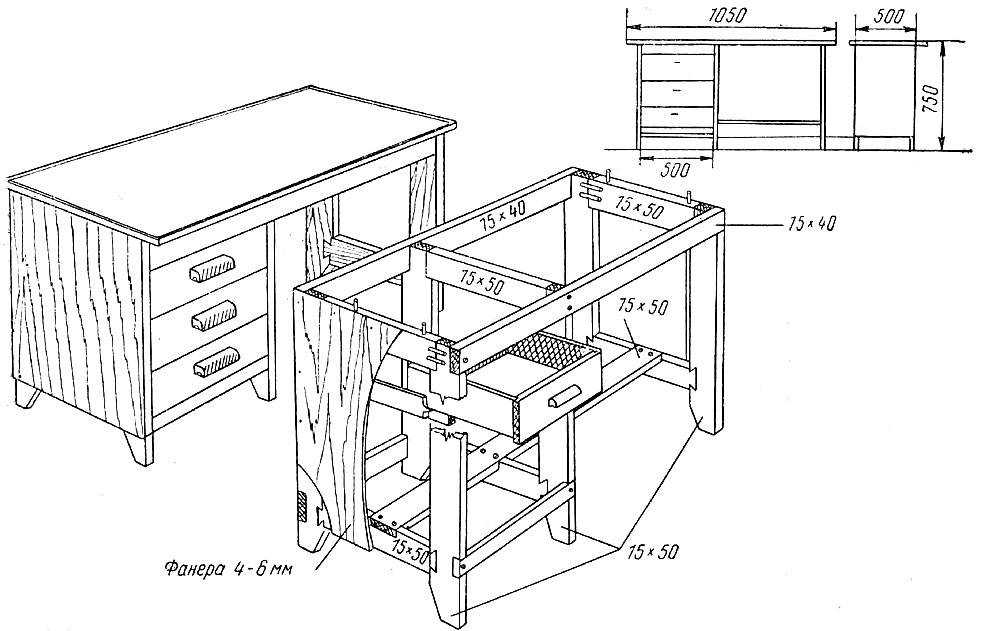

секретер для подростка чертеж

Корпус

Строго говоря, по наследству от любимой деревянной лошадки секретеру достанутся только голова и хвост. Все остальное придется построить «с нуля», воспользовавшись чертежом (см. рис.). Задача сильно упростится, если помимо ненужной игрушки есть также готовый комодик для мелочей, который можно приспособить для наших целей. Комодика нет? Ну и ладно. Выдвижные ящики отлично получатся из 16-миллиметровой МДФ, а доска для заметок и обе столешницы — из 19-миллиметровой. Обратите внимание на то, что выдвижные ящички комодика лишь на 2-3 мм уже соответствующих выемок в корпусе. Внешние кромки ящичков следует основательно скруглить, чтобы вставлять ящики было проще.

Упорная рейка

Перед тем как оснастить лошадку множеством полезных функций, нужно создать для этого первичные конструктивные условия.

секретер для подростка ход работ

1. Длину для правой упорной рейки на крайней панели крышки следует измерить с точностью до миллиметра.
2. При помощи стусла надо распилить рейку по длине. Срезы следует тщательно скруглить.
З. Для шурупа крепежного ремня выполните в рейке глухое отверстие 0 35 мм, глубиной 10 мм.

Доска для заметок

Отличная идея — оснастить секретер доской для заметок. Причем ей вовсе не обязательно быть магнитной: возможно, шнурки в качестве крепежа — это даже более интересный вариант.

секретер для подростка ход работ

1. Ряд отверстий на доске располагается на расстоянии 15 мм от края. Надо отметить промежуток у верхнего…
2…и у нижнего края и соединить отметки при помощи линейки. При этом сразу можно разметить отверстия.
3. Раппорт отверстий легко выполняется сверлом по дереву (6 мм). Через них позднее будет продет резиновый шнур.

Обработка поверхности

Цветная эмаль не только добавит красок в облик секретера, но и защитит МДФ от влаги и царапин.

секретер для подростка ход работ

1. У доски для заметок необходимо отшлифовать в первую очередь кромки. Их лучше скруглить шлифовальной колодкой, чтобы краска лучше
держалась.
2. Очистив поверхности от пыли, следует покрыть кромки краской «2 в 1». Так вы сможете обойтись без грунтовки.
3. После высыхания останется отшлифовать окрашенные поверхности шлифовальной бумагой № 220 и нанести еще один слой краски.

Доска для заметок

Комбинация шурупов и монтажного клея прочно зафиксирует доску в крышке секретера. Натянутый резиновый шнур удержит все листки с заметками на местах.

секретер для подростка ход работ

1. Резиновый шнур (4 м) заведите в отверстие с тыльной стороны доски и закрепите узлом. Концы предварительно стоит оплавить зажигалкой.
2. Шнур проденьте через все отверстия; в конце натяните и зафиксируйте натяжение узлом.
3. Упорную рейку с просверленным глухим отверстием установите над шурупом крепежного ремня.

секретер для подростка ход работ

4. Для фиксации используйте три шурупа 4,0 x 45 мм. Головки следует «утопить» в материал заподлицо.
5. Предварительно просверлите центральную плиту: на расстоянии около 10 мм (1/2 толщины плиты) от переднего края и 60 мм от верхнего и нижнего края.
6. На упорную рейку нанести толстую сплошную полосу монтажного клея (обычный столярный клей здесь не справится).

секретер для подростка ход работ

7. Доску для заметок установите в крышку и кратко с силой прижмите ее к упорной рейке с клеем.
8. Через предварительно просверленные отверстия привинтите плиту двумя шурупами 3,5 х 50 мм.
9. 0т нижней части корпуса лошадки осторожно отвинтите обе верхние деревянные рейки.

Выдвижная столешница

Конечно, и без выдвижной столешницы секретер был бы не плох. Но стол-трансформер куда круче обычного.
Так что постараемся!

секретер для подростка ход работ

1. Роликовую направляющую необходимо установить в корпусе с обеих сторон на одной высоте.
2. Шурупы 4,0 x 20 мм следует вкручивать строго перпендикулярно, чтобы их головки располагались точно заподлицо.
3. Опорой для столешницы служат две рейки толщиной 10×10 мм. Потребуется предварительно просверлить отверстия сверлом 3,5 мм.

секретер для подростка ход работ

4. При привинчивании реек обратите внимание на то, чтобы они располагались точно над направляющими. Зафиксируйте шурупами 3,5 х 25 мм.
5. Для крепления ответных частей направляющих на столешнице используйте три шурупа 3,6 х 16 мм.
6. Вставьте столешницу роликами вперед в направляющие. При этом не должна мешать ни одна головка шурупа.

секретер для подростка ход работ

7. А эта рейка образует фасад столеш ницы. Для крепления ручки-ремня посредине нее с тыльной стороны придется выдолбить выемку.
8. Рейку временно зафиксируйте на корпусе, чтобы привинтить ее к торцу столешницы. Предварительно просверлите отверстия для шурупов.
9. Вновь отвинтите рейку от корпуса — теперь она присоединена к столешнице на правильной высоте.

Шкаф с выдвижными ящиками

В левой стороне крышки достаточно места для комодика с выдвижными ящиками. Маленькая хитрость со шнуром поможет предотвратить выпадение ящиков при откидывании.

ход работ

1. Вторую столешницу (которая располагается не на направляющих), уложите на установленные рейки.
2. Отмерьте на крышке глубину шкафчика с выдвижными ящиками Сверху и снизу оставьте примерно по 2,5 см свободного места.
3. Разметите корпус шкафчика на расстоянии примерно 10 мм (1/2 толщины плиты) от края. Сбоку оставьте примерно 50 мм.

ход работ

4. Просверлите отверстия по диаметру шурупов (3,5 мм), чтобы впоследствии боковые плиты не растреска лись при ввинчивании.
5. Зенковкой углубите отверстия,
6. Перед соединением частей корпуса шурупами нанесите на контактные поверхности тонкую полосу водостойкого столярного клея.

ход работ

7. Аналогично соедините шурупами и клеем верхнюю доску и центральные детали.
8. Для привинчивания дна начертите вспомогательные линии. Распорные колодки обеспечат точную перпендикулярность выемок для ящиков.
9. Заднюю стенку, как и остальные детали, приклейте и привинтите. Эта плита обеспечивает перпендикулярность корпуса.

Финал

Как уже говорилось, выдвижные ящики также изготавливаются из МДФ толщиной 19 мм.

При склеивании необходима высокая точность ввиду отсутствия фиксирующих шурупов. Вам поможет простая клейкая лента.

ход работ

1. Вместо мебельных ручек в ящичках будут отверстия. Чтобы их аккуратно выполнить, сделайте отметки.

ход работ

2. Сверлом Форстнера 30 мм выполните отверстия для ручек в фасадах ящиков.
3. Теперь надо склеить ящики. В качестве фиксации используйте прочный скотч, который снимете после высыхания клея.
4. Все кромки ящиков надо скруглить при помощи шлифовальной колодки. Не забудьте сделать это и с внутренней стороны ящиков.

ход работ

5. Детали комода окрашиваются краской «2 в 1». Второй слой наносится после просушки и промежуточной шлифовки.
6. Слева (по аналогии с упорной рейкой) надо выполнить глухое отверстие диаметром 35 мм, чтобы утопить шуруп крепежного ремня.
7. Второй резиновый шнур, натянутый между ввинченными крючками, предотвратит выпадение ящиков при откидывании крышки секретера.

Секретер из дерева своими руками

Секретер своими руками: простая инструкция от мастеров

Содержание:

• Подготовка к работе
• Разметка и распил МДФ
• Сборка секретера

Классический секретер представляет собой шкаф-комод с откидывающейся сверху вниз дверцей, за которой расположено множество потайных ящичков и отделений. Поначалу эта мебель считалась дамской. Откинутая дверца служила столиком для написания любовных писем, а в запертых тайниках мерцали жемчуга и бриллианты. Однако конструкция оказалась удачной, и ее позаимствовали уже для более прозаических целей: хранения документов и письменных принадлежностей. Попробуем и мы собрать простой секретер своими руками, чтобы маркеры, диски и папки с бумагами наконец обрели свое постоянное место.

Сделаем очень простой секретер

Подготовка к работе

Наш секретер будет иметь самое простое устройство, но в удобстве и функциональности не уступит фабричному. Для его изготовления потребуются такие материалы:

• Готовые настольные подставки для папок, сделанные из фанеры (продаются в магазинах канцтоваров) – 6 шт.
• Заготовка из МДФ для верхней крышки – 890х330х16 мм.
• Заготовка из МДФ для задней крышки – 890х325х16 мм.
• Столярный клей.
• Шурупы.
• Шлифовальная бумага.
• Двухсторонний скотч.

Из инструментов нам будут необходимы:

1. Электролобзик с полотном для криволинейного реза.
2. Дрель.
3. Шуруповерт или отвертка.

Как видим на картинке, наш модуль смонтирован на обыкновенном обеденном столе с размерами столешницы 100х80 см. Надстройка для размещения бумаг выглядит, как комплекс связанных между собой горизонтальных и вертикальных подставок, объединенных верхней и задней крышками из МДФ.

В условиях небольшой квартиры хорошо бы прикинуть, как сделать секретер мобильным. Это условие как раз и заложено в нашу конструкцию. Фишка в том, что наш модуль из полок съемный, а значит, при необходимости его можно быстро убрать в любое другое место.

Разметка и распил МДФ

Сначала выпиливаем верхнюю крышку. Для этого укладываем на лист подставку боковой стороной так, чтобы задняя сторона будущей крышки была совмещена с горизонтальной полкой заподлицо. Передняя сторона крышки должна выступать за пределы горизонтальной полки вперед на 1,5 см. Размечаем положение первой части полки.

Размечаем контур крышки

Переворачиваем подставку и размечаем положение второй, зеркальной части полки.

Выпиливаем верхнюю крышку

Выпиливаем верхнюю крышку электролобзиком, установив в него пилку для криволинейного реза. Маятниковый ход при работе необходимо отключить. Размеры крышки должны составить:

• Длина – 890 мм,
• Ширина в месте соединения горизонтальных подставок – 320 мм,
• Ширина в торцах – 170 мм.

Тыльную стенку выпиливаем в виде прямоугольника, по заданным размерам — 890х325х16 мм.

Схема нашего секретера

Готовые крышки шлифуем и на 2-3 раза покрываем мебельным лаком или оклеиваем самоклеящейся пленкой.

Покрываем лаком детали из МДФ

Сборка секретера

Теперь приступаем к основной задаче, как сделать секретер своими руками:

В результате наших усилий в доме появилось оригинальное мобильное изделие, которое устранит проблему потерянных бумаг, ручек, скрепок и прочих необходимых в быту мелочей.
