Комбинированное освещение | Светодиодное табло

С советских времён существует миф о том, что сочетание солнечного и искусственного освещения вредно для зрения. Многие распространяют это также на смешение света от ламп накаливания и люминесцентных источников. Как и большинство мифов, он изобретён вполне сознательно и с вполне понятными целями, аналогично бабушкиным сказкам о порче глаз от даже кратковременной примерки чужих очков (любой медик скажет, что это чушь полная: хрусталик, как и любая мышца, от таких нагрузок только тренируется). Но сказки помогали сберечь от детей драгоценную оптику. Так же и убеждение во вреде комбинированного освещения имеет очень даже практичные мотивы: люди стараются не включать днём какие-либо дополнительные светильники, в результате чего нередко действительно портят зрение из-за недостатка освещенности. Зато в масштабах страны экономится очень внушительное количество электроэнергии.

Реальными факторами, негативно влияющими на глаза и нервную систему человека, являются пульсации светового потока и низкий индекс цветопередачи (узкополосный спектр излучения). Подробнее способы их измерения и борьбы с ними описаны в статье про самодельные лампы. Однако и без количественных расчетов очевидно, что оба параметра будут только улучшаться при наложении света от различных источников. Когда максимумы спектров приходятся на разную длину световой волны, суммарный будет всегда иметь большее заполнение, и спектр приблизится к сплошному тепловому, наиболее благоприятному для зрения.

Достаточно представить, кривую, отображающую сумму графиков распределения излучения по длинам волн различных источников света: она будет более гладкой, чем у газосветных излучателей, расширится в область более коротких волн по сравнению с лампами накаливания, а спектры светодиодов обогатятся новыми гармониками, также приблизятся к солнечным.

С пульсациями – то же самое. Даже при полном совпадении по фазе и форме, коэффициент пульсаций при сложении будет равен среднему для источников значению, а при любом сдвиге фаз станет еще меньше. Сдвиг же вполне может быть благодаря тому, что для газосветных ламп зачастую используется реактивный балласт на основе дросселя (ток будет отставать по фазе от ламп накаливания, являющихся исключительно активным потребителем электроэнергии), а для светодиодных – емкостной (ток опережает напряжение). В результате пульсации при суммировании «размажутся» и станут меньше.

Желающие могут обратиться за подтверждением этих выводов к дифференциальным уравнениям сложения гармонических функций, но значительно проще это показать графически.

У синего графика на левом рисунке коэффициент пульсаций Кп=0,5: Кп=Iп/Iср, где Iп – амплитуда переменной составляющей тока (в данном случае Iп=1: половина размаха синусоиды), а Iср – среднее значение (=2: уровень её «нуля» над осью).

У красного, соответственно, Кп=2/3=0,666… У их суммы (зелёный график) Кп=3/5=0,6 – это величина, лежащая между 0,5 и 0,666. То есть, во всяком случае, пульсации меньше, чем у самого плохого из источников, свет которых складывается.

При сдвиге (для примера – на 1 радиан в разные стороны) фаз между излучателями (правый рисунок) и тех же коэффициентах пульсации тока в них результирующий (зелёный график) имеет Кп всего1,8/5=0,36 – ниже, чем даже у наиболее качественного из источников.

Разумеется, сложение любого графика с прямым, вообще без пульсаций – солнечный свет, лампа, запитанная постоянным током и т. п., также приведёт к снижению коэффициента пульсаций за счёт знаменателя формулы – постоянной составляющей.

Теперь вспомним, что технико-экономические расчёты указывают на максимальную эффективность (и быструю окупаемость) светодиодных светильников как раз в местах, подразумевающих сочетание с естественным светом или источниками с иным принципом излучения: для декоративной подсветки, узконаправленного местного, уличного, дежурного освещения и т.п. А в связи с вышеизложенным, можно уверенно утверждать, что подобное применение будет не только самым выгодным, но и наиболее эргономичным, безвредным для здоровья человека.

Что такое общее освещение и какие виды освещения бывают?

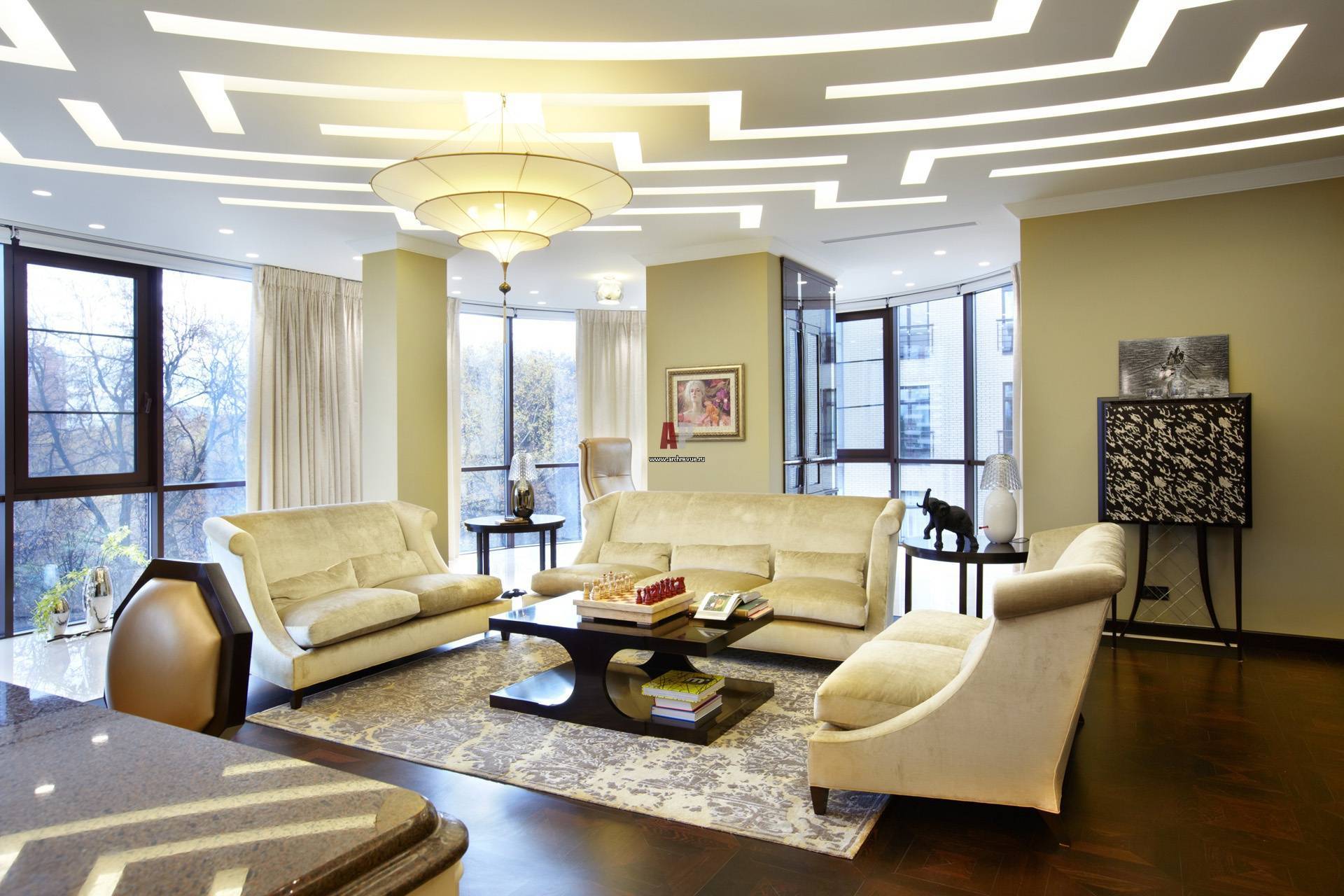

Комбинированное естественное и искусственное общее освещение помещения

Освещение в квартире, доме, производственном или офисном помещении разделяется на множество видов. Каждый из этих видов имеет собственное предназначение и цели.

Правильный выбор типа освещения позволяет доиться не только создания комфортных условий, но и выполняет немало сугубо функциональных задач. Поэтому в этой статье мы постараемся разобраться со всеми видами освещения и определиться какие из них в каких случаях применяются.

Содержание

  • Естественное освещение
  • Искусственное освещение
    • Общее освещение
    • Зональное и местное освещение
    • Декоративное освещение
    • Аварийное освещение
    • Наружное и охранное освещение
    • Архитектурное, рекламное и витринное освещение
  • Вывод

Естественное освещение

Начнем нашу статью с наиболее распространенного и востребованного естественного освещения. Это тот вид освещения, который дает нам солнце и который является обязательным для всех жилых и большинства общественных и промышленных зданий.

Комбинированное естественное освещение комнаты

Итак:

  • Естественное освещение в свою очередь подразделяется на боковое, верхнее и комбинированное. Комбинированным называется освещение имеющее сочетание бокового и верхнего освещения.
  • Боковое естественное освещение реализуется за счет окон. Для жилых зданий он является одним из наиболее распространенных. Но далеко не каждое окно дает достаточный уровень света для освещения комнаты или всего здания. Поэтому для расчётов был принят такой коэффициент как – КЕО.
  • КЕО — это коэффициент естественного освещения. Согласно СНиП 23 – 05 – 95 значение КЕО нормируется на условной плоскости, наиболее удаленной от оконного проема на расстоянии одного метра. При наличии нескольких оконных проемов КЕО нормируется в центре помещения.
  • При вертикальном естественном освещение нормируется КЕО на расстоянии 1 метр от стен. Для сравнения КЕО для работ средней точности при боковом освещении должен составлять 1,5%, а для комбинированного 4%.

Искусственное освещение

Но понятное дело, что одним естественным освещением не обойтись. Тем более для работ высокой точности. Поэтому в большинстве помещений применяется так называемое совмещенное освещение.

Оно включает в себя естественное и искусственное освещение. Искусственное освещение в свою очередь делится еще на несколько типов.

Общее освещение

Общее освещение это тип освещения который обеспечивает сам по себе достаточный уровень освещенности в помещении. При этом для создания более комфортного освещения в отдельных частях помещения могут применяться другие виды освещения.

  • Общее освещение так же может быть верхним, боковым и комбинированным. В большинстве случаев применяется именно верхнее освещение из-за чего часто можно услышать ложное определение, что общее освещение — это светильники расположенные под потолком помещения.
  • Большинство приводимых норм для освещения помещений приводятся именно для общего освещения. Это не касается только освещения рабочих поверхностей, а также эвакуационного или аварийного освещения. Но об этом мы поговорим чуть позже.

Обратите внимание! Для помещений, в которых более половины работающих старше 40 лет, согласно СНиП 23 – 05 – 95 нормативы общего освещения должны быть увеличены.

  • При расчете общего освещения учитывается такой показатель как отражение стен и потолков. Принимается процент отражения по табл. 2 СНиП 23 – 05 – 95.

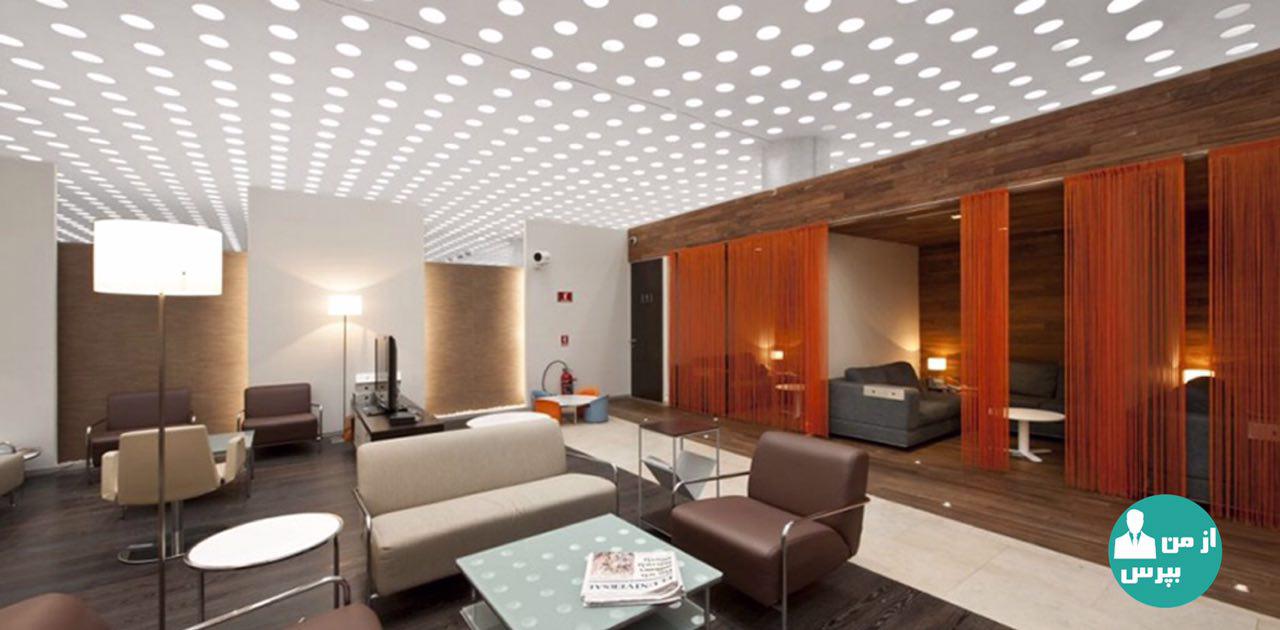

Отраженное общее освещение комнаты

  • Вообще отражением поверхностей достаточно часто пользуются для создания более рассеянного общего освещения. Так в последнее время часто используется общее освещение, отраженное от глянцевого потолка. Благодаря этому получается общее равномерное освещение.
  • Для создания общего освещения в большинстве случаев используют светильники дающие рассеянный свет. Достигается это за счет рассеиваетелей установленные в светильниках. В большинстве случаев в качестве таковых используется стекло, пластик или ткань.

Зональное и местное освещение

Для создания более комфортных условий в отдельных частях помещения создают так называемое зональное и местное освещение. Отличием между ними является площадь на которой обеспечивается необходимый уровень освещенности.

Итак:

  • Зональное освещение обеспечивает более высокий уровень освещенности в определенной части помещения. Это может быть обеденная зона на кухне (см. Как подобрать для кухни освещение), рабочее место или зона отдыха.
  • Цель данного вида освещения обеспечивать не только более высокую степень освещенности, но и визуально выделять определенную часть помещения. Данная особенность часто используется в дизайнерских решениях.
  • Для зонального освещения используются как светильники рассеянного, так и направленного действия. Все зависит от особенностей помещения и поставленных целей.

Один из вариантов местного освещения

  • Местное освещение призвано обеспечивать должный уровень освещенности в одном определенном месте. Это может быть рабочая зона станка, место для чтения или освещение клавиатуры компьютера.
  • Реализуется этот тип освещения в большинстве случаев за счет светильников направленного действия. Причем достаточно часто применяются светильники с возможностью изменять направление освещения.

Декоративное освещение

Еще одним типом освещения, которое появилось относительно недавно является декоративное. Его основная цель создания должного комфорта и внешней привлекательности помещения.

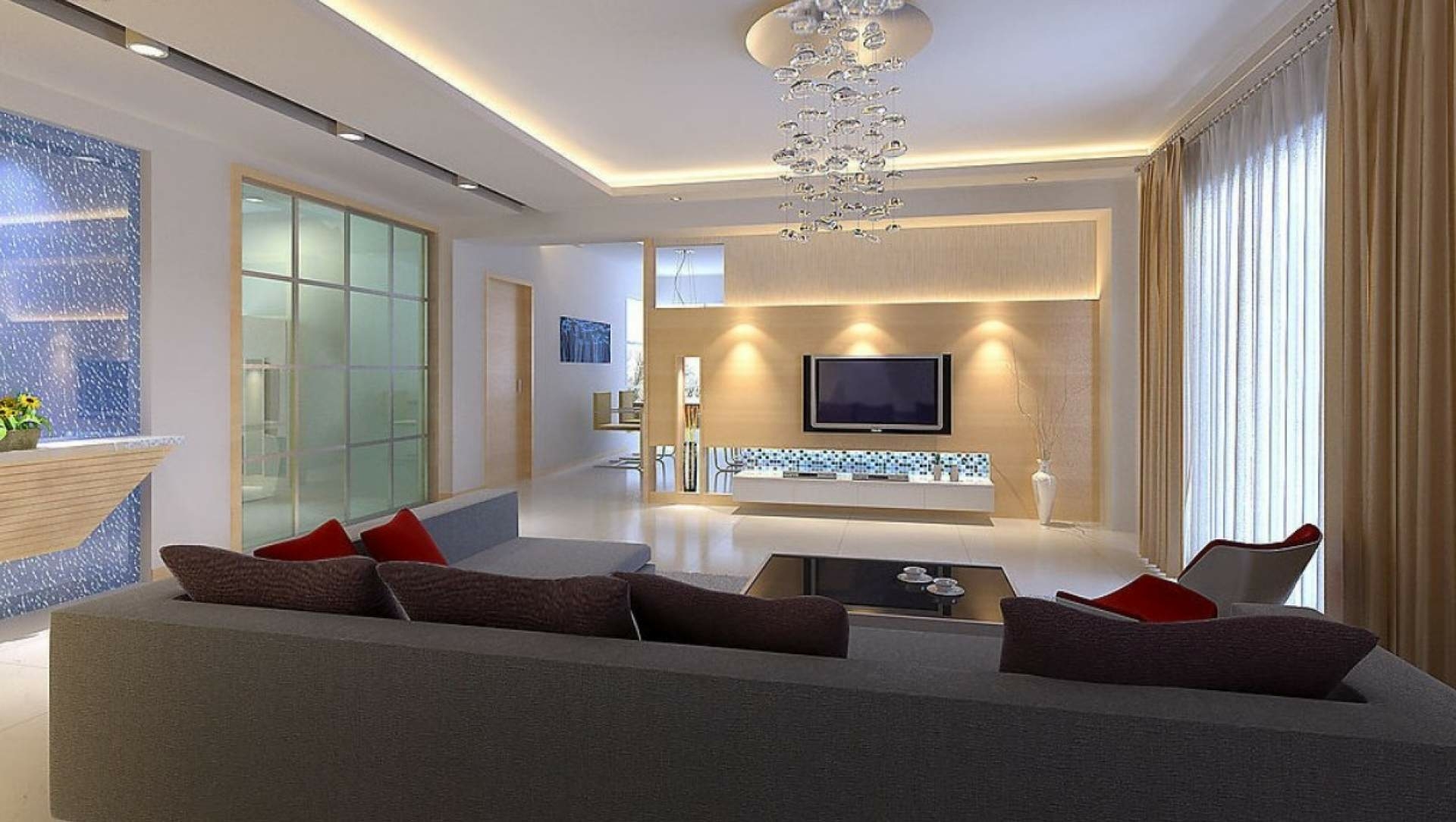

Пример декоративного освещения комнаты

  • Так как основная цель декоративного освещения создание привлекательного внешнего вида, то особых требований к нему не предъявляется. В этом случае не важен не уровень не интенсивность освещения.
  • В то же время нельзя забывать о таких параметрах как пульсация, перепад между максимально освещенными и затемненными участками. Все это может негативно отражается на здоровье человека. Поэтому пренебрегать этими нормативами только из-за привлекательного внешнего вида не стоит.
  • Создать декоративное освещение своими руками вполне возможно из светильников любой конструкции. Ведь здесь важен не столько технический аспект светильника, сколько дизайнерские навыки создателя. Поэтому говорить о типе светильников для этого освещения бессмысленно.

Аварийное освещение

Но как мы говорили выше в освещение вкладывают не только эстетические, но и функциональные требования. Одним из таковых является аварийное освещение. Которое в свою очередь делится на освещение безопасности и эвакуационное.

Освещение безопасности на производстве

Итак:

  • Освещение безопасности необходимо на производствах, которые не могут быть остановлены из-за потери общего освещения. Это те производства, остановка которых может вызвать пожары, взрывы, либо привести к нарушениям в работе систем водоподготовки, электроснабжения и других крайне необходимых систем.
  • Освещение безопасности должно обеспечивать освещенность не менее 5% от общего освещения. При этом согласно п.7.63 СНиП 23 – 05 – 95 для помещений это значение должно быть не менее 10лк для ламп накаливания и 30лк для люминесцентных ламп.
  • При этом светильники аварийного освещения обязательно должны давать рассеянный свет как на видео. Ведь они по сути являются системой общего освещения в аварийный промежуток времени.
  • Бесперебойность работы эвакуационного и освещения безопасности обеспечивается за счет подключения данного вида освещения к независимым источникам питания, автономным генераторным установкам либо за счет подключения к автономным аккумуляторным батареям.

Эвакуационное освещение помещения

  • Эвакуационное освещение применяется в зданиях, в которых в случае пожара будет эвакуироваться 50 и более человек. Кроме того, оно должно монтироваться в опасных для прохода людей местах, а также в жилых зданиях высотой более 6 этажей.
  • Основная цель такого типа освещения обеспечить освещенность в помещениях не менее 0,5лк. Это достаточно маленькое значение, поэтому светильники могут располагаться на расстоянии не менее 25 метров друг от друга. При этом они обязательно должны быть на поворотах.

Обратите внимание! Для эвакуационного освещения инструкция предусматривает норматив согласно которому между наиболее и наименее освещенными участками перепад должен быть не более 1/40.

  • В связи с этим для эвакуационного освещения должны применяться светильники дающие рассеянный свет. А для снижения вероятности потери ориентации у человека на данные светильники разрешается наносить указатели с указанием ближайшего выхода из помещения.

Наружное и охранное освещение

Освещение общее для улиц, дорог и площадей обеспечивается за счет наружного освещения. К этому типу освещения относятся и системы освещения тоннелей, мостов, подземных переходов и других подобных сооружений.

Наружное освещение парковых зон

  • Согласно СНиП 23 – 05 – 95 уровень наружного освещения зависит от интенсивности движения по дорогам, а также населения города. Так основные магистрали с интенсивностью движения более 3 тысяч машин в час должны освещаться с интенсивностью в 20лк, а дороги местного значения с интенсивностью движения менее 500 автомобилей в час должны освещаться всего на уровне 4лк.

Обратите внимание! Все приведенные нормативы касаются средней освещенности данных объектов. Но зато есть норматив, который предписывает, что наиболее затемненные объекты должны иметь освещенность не менее 0,35 от средней.

  • Соответствующие нормативы действуют и для пешеходных объектов. Причем для тоннелей, пешеходных переходов и других подземных сооружений интенсивность наружного освещения зависит еще и от времени дня. Днем освещенность должна быть выше, а в вечернее и ночное время ниже.
  • Для наружного освещения в большинстве случаев применяются светильники рассеянного света. При этом достаточно часто они оснащаются дополнительными рассеивателями, что позволяет увеличить расстояние между светильниками.

На фото представлено охранное освещение

  • Существует и так называемое охранное освещение. Оно может быть дежурным или временным. Дежурное освещение включено постоянно, а временное включается от срабатывания охранных систем.
  • Уровень охранного освещения должен обеспечивать освещенность не менее 0,5лк на уровне земли, либо в 50 см над ее уровнем. Это определяется проектом.
  • Светильники охранного освещения могут давать как рассеянный, так и направленный свет. Это зависит от требований проекта. При этом в любом случае запрещается применять источники света, дающие задержку при включении освещения.

Архитектурное, рекламное и витринное освещение

Последними видами рассматриваемого нами освещения являются архитектурное, рекламное и витринное освещение. Данные типы освещения предназначены преимущественно для создания притягательного внешнего вида и поэтому требования к ним во многом зависят от проекта, но и здесь есть определенные ограничения.

Пример архитектурного освещения в городе

Итак:

  • Начнем с архитектурного освещения. Оно не должно выбиваться из общей композиции освещения города. Поэтому здесь введены нормы максимальной освещенности фасада здания. Так для крупных городов средняя яркость составляет 8 кд/м2, а для сельской местности не более 3 кд/м2.

Обратите внимание! Если мы рассматриваем объект архитектура которого позволяет любоваться им с расстояния в километр и более, то здесь цена вопроса выше. В этом случае разрешается увеличить нормы яркости, но не более чем на 50%.

  • Кроме того, при освещении фасадов следует учитывать отражение от здания. Для этого принимается специальный коэффициент отражения, который принимается по табл.19 СНиП 23 – 05 – 95.
  • Свет витрин так же не должен слепить человека. Поэтому имеется норматив вертикальной освещенности, который принимается для высоты 1,5 метра от уровня тротуара. Этот норматив так же зависит от категории улиц. Для крупных улиц он оставляет 300лк, а для небольших не более 100лк.
  • Кроме того, при уровне освещенности витрин следует учитывать их наполнение. Так при выставлении светлых товаров уровень освещенности должен быть снижен на 100лк, но не менее 100лк. А при выставлении темных товаров можно его увеличить на 100лк, но не более 300 лк.

Пример соблюдения правил рекламного освещения

  • Что касается рекламного освещения, то здесь так же есть нормы, препятствующие выбиванию рекламы из общей структуры освещения города. Прежде всего следует помнить, что любая реклама должна быть расположена на уровне не мене 3 метров от уровня тротуара.
  • Так же существуют предельные нормативы для уровня яркости рекламных щитов. Они тоже зависят от интенсивности движения на улице. Кроме того, к рекламным щитам предъявляется требования по уровню наиболее и наименее освещенных участков. Это соотношение согласно п. 7.57 СНиП 23 – 05 – 95 не должно превышать 1/

Вывод

Как вы видите видов освещения достаточно много и все они имеют определённые требования. Кроме приведенных нами требований по уровню освещенности, яркости и коэффициенту освещенности существуют еще требования по уровню пульсации, цветопередачи, перепаду освещения, бликам и многим другим параметрам. Поэтому, казалось бы, такая простая задача по выбору освещения может стать поистине проблемной.

Особенно это касается крупных промышленных и торговых объектов. В этом случае без помощи профессионалов вам не обойтись.
